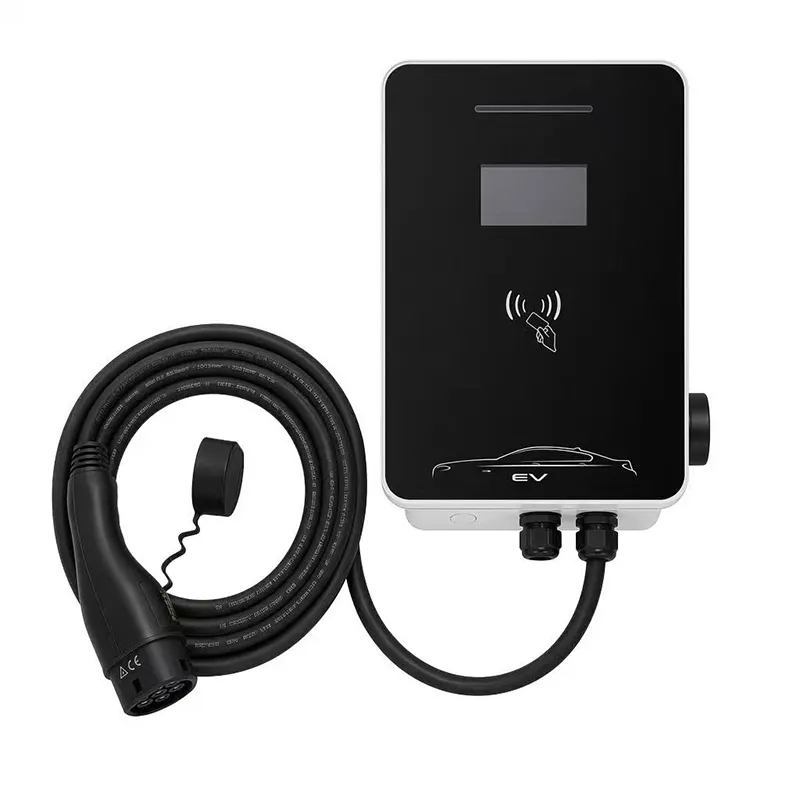

7 kW seinale paigaldatav AC EV laadija kodudesse ja kontoritesse

Üks laadija võib olla kõrvaläri

Restoran, mille ees on kaks elektriauto laadijat, ei müü elektrit; it is selling an hour of dinner. AMPPAL 7kW seinale paigaldatav vahelduvvoolu EV laadija kodudele ja kontoritele (RZ-seeria) on üles ehitatud sellele eeldusele – me kavandasime selle omanikele, kes haldavad ühte kuni nelja jaama, kes tahavad, et nad ise maksaksid, mitte aga 200 asukohaga kommunaalteenuste operaatoritele.

Seade on 400 x 280 x 120 mm seinajaam, ühefaasiline 7 kW, sisseehitatud OCPP 1,6 J. Ühendage see pilve taustasüsteemiga, määrake kWh hind ja kast töötab ise, kui teete süüa, parandate autosid või puhastate ruume.

Numbrite lugemiseks pole vaja elektriku koolitust: taustaprogramm näitab seansi kohta müüdud kWh ja teie pangakonto näitab erinevust.

Mis on RZ-seeria: kaubanduslik vahelduvvoolujaam, lihtsustatult

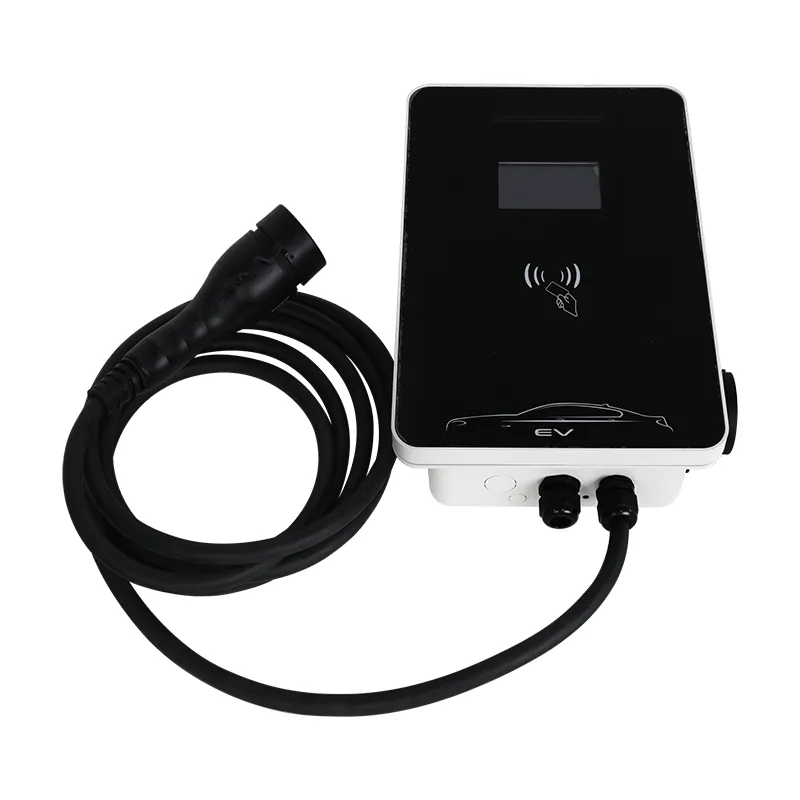

Füüsiliselt on tegemist kompaktse täismõõdus kommertsjaamaga - metalliga tugevdatud termoplastist korpus, IP54, -20C kuni +50C tööpiirkond ja fikseeritud 5m tüüp 2 kaabel (Type 1 või GB/T soovi korral).

Kaubanduslikult on see võrku ühendatud seade. Iga RZ-seade räägib OCPP 1.6J taustasüsteemi Etherneti, Wi-Fi või 4G (dongle) kaudu, nii et saate seansse alustada ja peatada, määrata tariife ja tõmmata telefonist aruandeid.

7 kW ühefaasiline nimivõimsus on ettekavatsetud: see sobib tavaliste väikeste kaubanduslike tarvikutega, mis hoiab kohviku või töökoja paigalduskulud madalad.

See ei ole alalisvoolu kiirlaadija – keegi ei peaks siin ootama 20-minutilist laadimist. Mudel on "ühendage, sööge, magage, ostlege", kahe- kuni neljatunnised seansid.

Valikuline 5-tolline ekraan: kas kulutada või vahele jätta?

Vaikimisi tarnitakse RZ ilma ekraanita; 5-tolline ekraan on tasuline valik. Siin on otsus lihtsas sõnastuses.

Ostke ekraan, kui teie kliendid on sissepääs, kes ei puutu rakendust – mägimaja, maamaja, garaaž, vanem rahvahulk. Kui näete klaasil teksti "laadimine alanud, 4,2 kW, 0,35 eurot/kWh", kaob usaldusküsimus koheselt.

Jätke see vahele, kui teie kliendid on tavakliendid või rakenduste kirjaoskajad või kui jaam asub aia taga, kus keegi seda niikuinii ei loeks. Ekraan lisab kulusid ja veel ühe osa, mis võib ebaõnnestuda; taustaprogramm salvestab kõik mõlemal viisil.

Meie aus reegel: ostke ekraan esimesel seadmel ja saate teada, mille kohta kliendid küsivad; sekundiks saate teada, kas vajate seda uuesti.

Tehnilised andmed

Viis ettevõtet, mis toovad kasu kahest laadijast

1) Restoranid ja kohvikud põhimaanteedel - laadija on konkreetne põhjus, miks auto täitumise ajaks einestada. 2) B&B-d ja külalistemajad – elektrisõidukite omanikud filtreerivad aktiivselt kohti, mida saab üleöö laadida. 3) Autoremonditöökojad ja rehvikeskused – kliendid jätavad auto maha, laadivad laadima ja tagastavad järeletulemiseks. 4) Väikesed esmatarbekauplused – 30-minutilisest poeskäigust saab aeglane laadimine. 5) Koostööruumid ja väikesed kontorid – elektrisõidukitega töötajad hindavad garanteeritud laadimiskohta.

Kõigil viiel on üks omadus: klient on kohal juba üks kuni neli tundi. AC 7kW sobib täpselt selle aknaga; operaatori ainus töö on hinna määramine.

We recommend two units rather than one where foot traffic is steady - a driver who finds the bay occupied usually leaves, while a free second bay converts almost everyone.

Kuidas OCPP muudab seinakarbi kassaaparaadiks

OCPP 1.6J on laadija ja taustaprogrammi vaheline keel ning see on tööstuses kõige laialdasemalt toetatud versioon. See tähendab, et te pole meie pilve lukustatud – jaamaga töötab iga OCPP-ga ühilduv platvorm.

Iga päev: kaugkäivitus ja -seiskamine, kWh- või seansipõhine hind, kasutajarühmad (personalile tasuta, üldsusele tasuline), seansiaruanded ja tõrketeated teie telefonis.

Arveldamine on ülesehituselt lihtne: taustaprogramm salvestab iga seansi kWh ja hinna ning kuu lõpus ekspordite raamatupidamise jaoks ühe aruande. Vahelduvvooluseadmel pole vaja kaardilugejaid ega QR-lüüsi – see on alalisvoolutaseme keerukus, mida te ei soovi.

Jaam töötab ka võrguühenduseta: kui võrk katkestab seansi keskel, lõpetab see laadimise, salvestab andmed kohapeal ja laadib need üles, kui ühendus taastub.

Sertifikaadid ja tehase testimine

Režiimi 3 vahelduvvoolu laadimine on kontrollitud vastavalt standardile IEC 61851-1:2017 ja seadmel on selle alusel CE-märgis.

IP54 sissepääsukaitse, mis on kontrollitud sõltumatu testiga; töörežiim -20C kuni +50C.

100% tootmiskatse: maanduse katkematus, 500 V alalisvoolu isolatsioon, 1,5 kV dielektriline vastupidavus.

96-tunnised soolapihustid ja 500 000 tsükli relee vastupidavusjooksud tüübinäidistel.

OCPP 1.6J vastavust testiti enne tarnimist mitme suurema taustaprogrammiga.

Meie Yueqingi tehast auditeerivad välised teavitatud asutused ja see hõlmab CE, TUV, CB ja UL kohaldamisala.

How an RZ Station Is Built

RZ-liin kulgeb tehase kaubanduslikus kokkupanekupiirkonnas: 1) SMT-plaadid, millel on automaatne kontroll ja konformne kate. 2) Toitesektsioon - kontaktor, arvesti liides ja OCPP kontroller - virnastatud ja juhtmega. 3) Korpuse komplekt koos ekraanitaskuga (tellimisel). 4) 5-meetrine kaabel, mis on paigaldatud läbi pöördemomendiga juhitavate tihendite. 5) Täielik funktsionaalne test, sealhulgas reaalajas OCPP-käepigistus meie testi taustaprogrammiga. 6) High-pot ohutuse test. 7) Jadamärgistus ja konfiguratsiooni üleslaadimine.

Tehas juhib vahelduv- ja alalisvooluliine eraldi ning roboti abil töötavad lehtmetallielemendid tarnitakse FANUCi (Shanghai) ja TRUMPF-i (Saksamaa) partneritega; aastavõimsus ületab ühe miljoni ühiku.

Iga seerianumber on meie kirjetes seotud selle püsivara versiooniga, nii et kaugvärskendus või tagasikutsumine – haruldane, kuid võimalik – on ühiku kaupa jälgitav.

Investeerimismatemaatika: millal tasub teine ​​laadija end ära?

Esmalt käivitage numbrid kohaliku tariifiga. Tüüpilised Euroopa näitajad: elekter 0,25 EUR/kWh, tasu 0,45 EUR/kWh, keskmine seanss 15 kWh. Brutomarginaal seansi kohta: 3,00 eurot.

Kolmel tasulisel seansil päevas, mis on 9 eurot päevas, umbes 270 eurot kuus. Paarisajaeurose jaamahinna pluss lihtne paigaldus tasub esimene seade end ära 3-5 kuuga.

Teise üksuse matemaatika on parem: elektriku külastus maksab sama palju ja kaks lahtrit toovad rohkem külastajaid. Meie operaatorid teatavad, et ootav juht lahkub, samas kui tasuta teine ​​ruum muudab peaaegu kõik.

Aus hoiatus: kui asukohas on keskmiselt vähem kui üks seanss päevas, on see mugavus, mitte äri. Kasutage seda kasumi asemel firmaväärtuse ja klientide lojaalsuse nimel.

Miks ostjad AMPPALi tagasi tulevad?

Ostate tehasest, mitte kauplemislauast: Zhejiang Anfu New Energy Technology on neid seadmeid Yueqingis ehitanud alates 2014. aastast.

Standardne tarneaeg 15-20 tööpäeva; proovid saadetakse õhutranspordiga 3-5 tööpäeva jooksul.

OEM/ODM alates 100 ühikust: logo, kaabli tüüp ja pikkus, ekraani valik, värv.

Ekspordipakk: CE-deklaratsioon, IEC-testiaruanne, käsiraamat, tehase ülevaatuse sertifikaat.

teenindatakse 40+ riiki; viidete hulka kuuluvad NEOM ja Sime Darby; Grupi haldab üle 200 jaama.

MOQ 1 ühik kuni katseni; mahuastmed alates 20 kuni 100 ühikut.

Kaubandusjaama saatmine: kaubaalused ja paberimajandus

Each RZ station ships in a 460 x 340 x 200 mm carton, gross weight about 8 kg including the mounting kit. Väikesed tellimused lähevad õhu kaudu; a pallet of 24 units is a standard courier pallet service, 5-7 days to Europe.

20-jalane konteiner võtab umbes 500 ühikut. Karbid virnatakse 24 kaupa alusele, pakitakse kokkutõmbumispakendisse ning trükitakse habraste ja orientatsioonimärkidega.

Tsiteerime FOB Ningbo või Shanghai ja EXW või CIF, kus eelistate kaubavedu kontrollida. Iga saadetisega on kaasas arve, pakkimisnimekiri, CE-deklaratsioon ja päritolusertifikaat; L/C ja D/P mõlemad aktsepteeritud.

Teenindus, varuosad ja 2-aastane kate

2-aastane garantii tootmisdefektidele; ärikliendid saavad eeliskäitluse.

Varuosad - OCPP kontroller, ekraanimoodul, kontaktor, kaabel - lähetatakse 7 tööpäeva jooksul.

Garantii ajal on kaasas püsivara kaugvärskendused ja konfiguratsioonitugi.

Ennetavad kontrollid: kontrollige näärmeid, puhastage õhutusavad, kontrollige võrguühendust kord kuus.

Kui kohvik või töökoda ei saa töötajate aega säästa, käivad meie partnerid Saksamaal, Prantsusmaal ja AÜE-s otse kohapeal.

Valed käigud ja õiged käigud kohapeal

Vale: jaama paigaldamine päikese käes nii, et ekraan oleks lääne poole. Paremal: paigaldage räästa alla 1,5 m kõrgusele – ekraanilt loetav, kuid varjutatud, kaabel maapinnast lahti.

Vale: jaama toitmine samast vooluringist nagu köögi külmkapipank. Paremal: andke sellele spetsiaalne 32A kaitselüliti koos RCD-ga; stabiilne toide hoiab OCPP ühenduse elus.

Vale: ärge kunagi puudutage taustaprogrammi pärast seadistamist. Paremal: kontrollige kuuaruannet; kui seansid katkevad, kontrollige enne laadija süüdistamist võrku.

Vale: hind on kõrgem kui lähedalasuva alalisvoolu kiirlaadija. Õige: hind selle all – teie aeglane vahelduvvoolu seanss müüb aega, mitte kiirust.

Vale: kaabli juhtimine üle sõidutee. Paremal: kasutage seda pea kohal või mööda seina, et sõidukid sellest kunagi üle ei sõidaks.

Kolm operaatorit ütlevad oma tegelikud numbrid

Türgis Izmiris asuv kebabirestorani omanik paigaldas mais kaks RZ-seadet. Nelja kuu andmed: 341 tasulist seanssi, keskmiselt 2,8 päevas, tulu pärast elektrikulu on umbes 31 000 TRY – umbes pool tema kuu üürist.

B&B võõrustaja Splitis, Horvaatia, haldab ühte ekraaniga jaama. "Külalised usaldavad ekraani rohkem kui minu sõna," ütleb ta ja EV külalised broneerivad nüüd spetsiaalselt laadija jaoks. Kaebus: 4G dongle vajab tema kivimajas korralikku signaali – esimesel nädalavahetusel see langes, seansse ei kuvata enam võrgus ja aruanne saabus alles esmaspäeval. Laadija ise ei öelnud kordagi üles.

Malaisias Johor Bahrus asuv rehvipoe omanik küsib taustaprogrammi kaudu 10 MYR iga seansi eest. Jaam tasus end ära umbes nelja kuuga ja tegelik võit oli klientidel, kes ootasid rehve: "nad võtavad tasu, siis ootavad kohviga." Tema märkus: ta soovib, et ekraan oleks standardne, sest kliendid küsivad selle kohta.

Väikeettevõtete KKK

K: Kas selleks on vaja spetsiaalset elektrilepingut?

V: Standardne kaubanduslik 32A ühefaasiline toide; kontrollige oma marginaali parandamiseks odavamaid öötariife.

K: Kas kliendid saavad maksta ilma rakenduseta?

V: Jah – valikuline ekraan näitab seanssi reaalajas ja taustaprogramm saab väljastada QR-maksekoode, kui teie platvorm seda toetab.

K: Millised OCPP taustaprogrammid selle jaamaga töötavad?

V: mis tahes OCPP 1.6J-ga ühilduv platvorm; testime enne saatmist suuremate vastu.

K: Mis juhtub elektrikatkestuse ajal seansi keskel?

V: Seanss lõpeb ohutult; taaskäivitamisel ühendub jaam uuesti taustaprogrammiga ja teatab katkestatud seansist.

K: Kas ma saan laadimiskiirust piirata?

V: Jah – voolu saab piirata kohapeal või taustaprogrammist, mis on kasulik, kui jaam jagab vooluringi.

K: Mitut autot saab üks jaam teenindada?

V: Üks pistik seadme kohta; kaks üksust kõrvuti hõlmavad enamikku väikeettevõtteid.

K: Kas 7 kW on tänapäevaste elektrisõidukite jaoks piisav?

V: 2–4-tunnise peatumise korral lisab see umbes 60–120 km – see sobib söögi-, ööbimis- ja ostupeatusteks.

K: Mis saab siis, kui tahan hiljem kiiremat laadimist?

V: Lisage teine ​​seade või suurendage DC-ni; RZ kinnitatakse lihtsale tagaplaadile, nii et selle ümberpaigutamine on lihtne.
