130 kW tööstusliku aku energiasalvestussüsteem tehase energia haldamiseks

Milleks see süsteem on

Enamikul kaubanduslikel elektriarvetel on kaks erinevat tasu: tarbitud energia ja nõudluse tasu, mis on määratud teie arveldusperioodi kõrgeima pooletunni eest. Üks halb pärastlõuna juulis võib nõuda kogu kuu. Selle probleemi lahendamiseks on loodud see 130 kW tööstusliku aku energiasalvestussüsteem tehase energiahalduse jaoks.

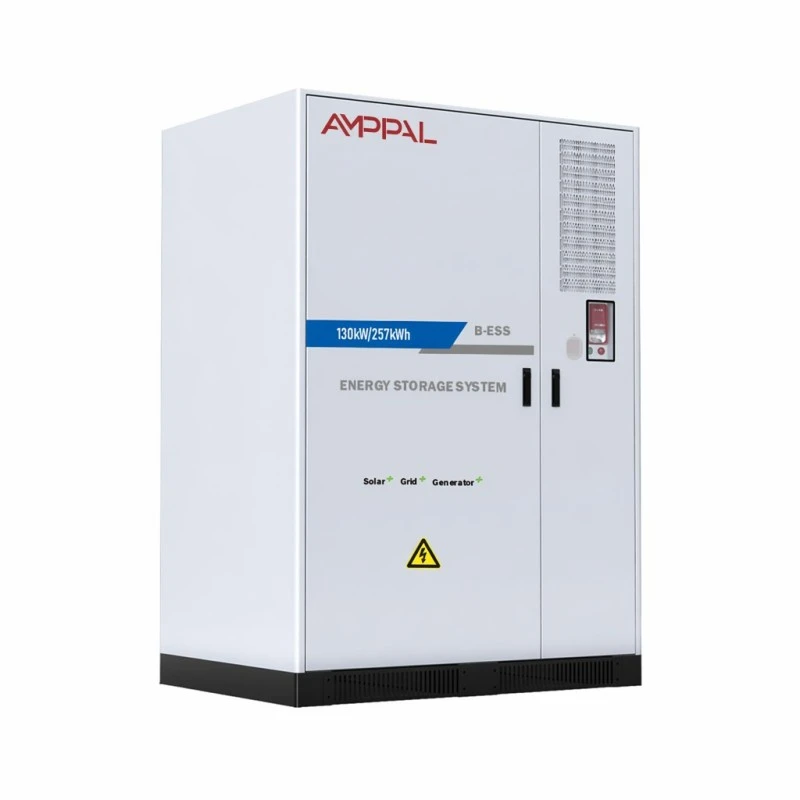

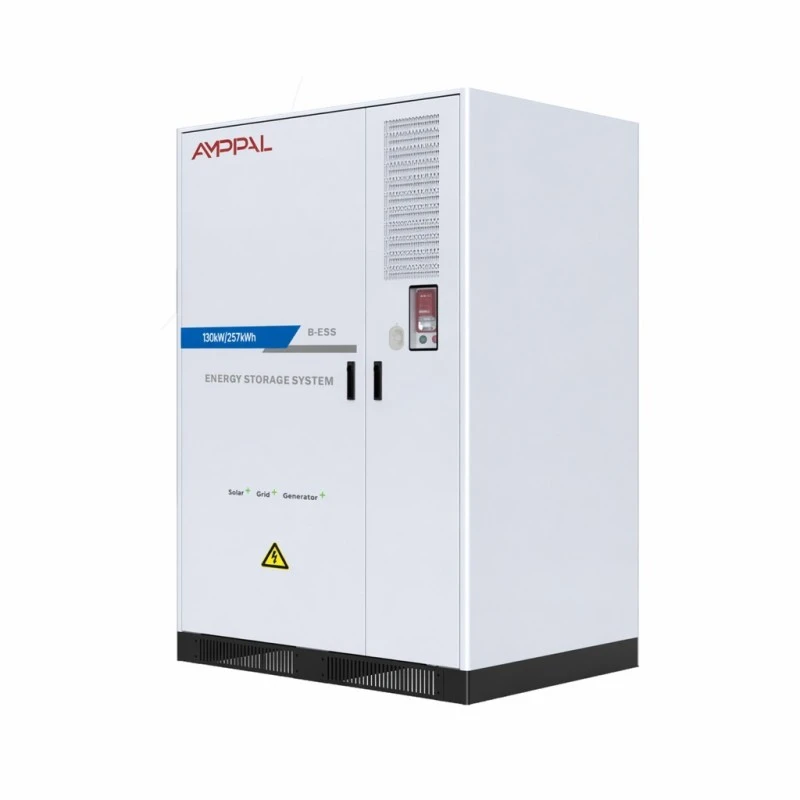

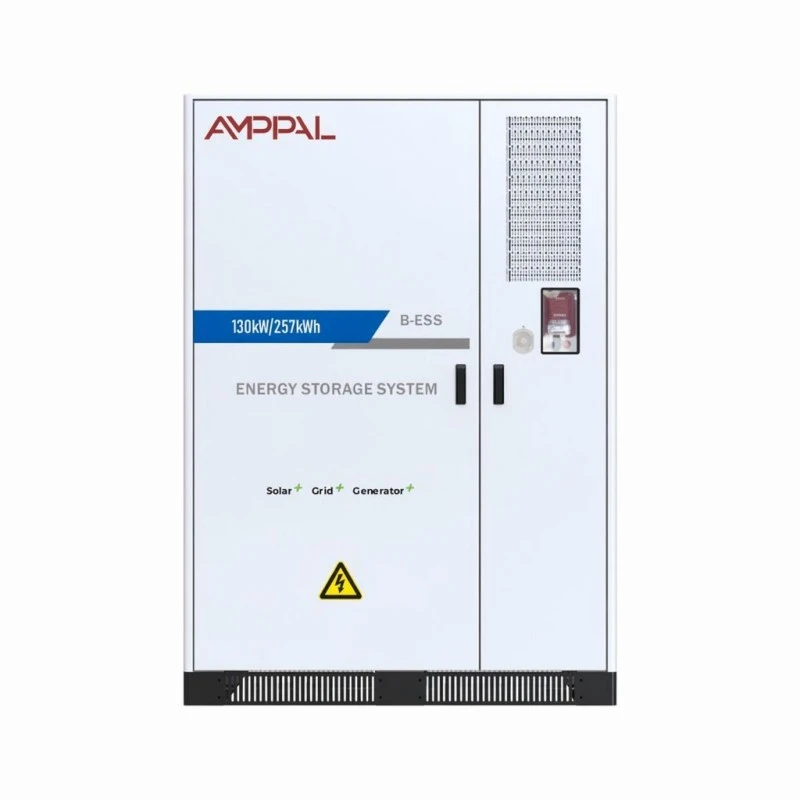

AF 130kW/257kWh kapp võtab tasu siis, kui tariifid on madalad või kui teie päikesepatareid toodavad ülejääki, siis väljub see hoonesse, kui koormus läheneb teie nõudluse ülemmäärale. Temperatuuril 0,5 C suudab see anda 130 kW võimsust ligikaudu kahe tunni jooksul – piisavalt kaua, et katta tüüpiline tööstusliku tipptaseme aken.

See töötab nii võrgus kui ka väljaspool seda, nii et sama vara katab teid ka katkestuse ajal. Kohtade puhul, kus elektrikatkestus peatab tootmise, õigustab see teine ​​funktsioon sageli ostmist.

Spetsifikatsioonivalikud, mis mõjutavad tasumist

LFP 3.2V/314Ah elemendid 1P256S stringis: suureformaadilised elemendid tähendavad vähem ühendusi ja vähem ühendusi tähendab vähem tõrkepunkte kaheksa-aastase kasutusea jooksul.

>8000 tsüklit temperatuuril 0,5 °C ja 25 °C 80% energiasäästlikkusega: üks tsükkel tööpäeva kohta, mille nominaalne eluiga on üle kahekümne aasta, seega on jalgrattasõit harva piirav tegur.

THDi alla 3% nimivõimsusel: teie hoone muud seadmed ei maksa harmooniliste trahvi aku majutamise eest.

Võimsustegur on reguleeritav kogu vahemikus -1 kuni 1, mis võimaldab süsteemil korrigeerida saidi võimsustegurit jõudeoleku ajal, mitte surnud varana.

Kahekordne tulekaitse – aerosool ja perfluorheksanoon – nii PACKi kui ka kapi tasandil. Kindlustusandjad nõuavad kommertsrajatiste puhul üha enam kaheetapilist mahasurumist.

Intelligentne kliimaseade, mitte passiivne jahutus: elemendi temperatuur püsib kogu stringi ulatuses ühtlane, mis määrabki, kas jõuate 8000 tsüklini.

Tehnilised andmed

Saidid, kus numbrid töötavad

Raske mootorikäivitusega tootmisettevõtted: lühikestest tipptasemetest tingitud nõudlustasud on ladustamise kõige selgem tasuvus.

Suure pärastlõunase HVAC-koormusega ärihooned: laadige öö läbi odavate tariifidega, tühjendage läbi jahutustipu.

Olemasolevate katusel asuvate päikeseenergia- ja ekspordipiirangutega saidid: hoidke ületootmist, mitte ei piira seda või eksportige madala sissevoolumääraga.

Diislikütuse varundusseadmed: EMS koordineerib päikeseenergiat, akut ja generaatorit, vähendab generaatori töötunde ja kütusekulu.

EV laadimisjaamad: puhverdage võrguühendust, et laadijate pank ei sunniks kulukat toite uuendama.

Kuidas Peak Shaving tegelikult töötab

EMS jälgib objektimõõtjat pidevalt. Määrate nõudluse läve – tavaliselt veidi alla lepingulise võimsuse – ja süsteem tühjeneb alati, kui mõõdetud koormus seda muidu ületaks. Reageerimine on piisavalt kiire, et tabada mootorikäivitused ja sarnased lühikesed piigid.

Laadimine on pigem ajastatud kui oportunistlik. Kontroller vaatab teie tariifikalendrit ja täidab akut tipptundidel või varem, kui PV-massiivid toodavad rohkem, kui hoone tarbib.

Võrguvälises režiimis annab valikuline STS võrgu rikke korral saidi üle akutoitele. Standardvõimsus on 240–500 kW suuremate seadmetega ja ülekanne on piisavalt kiire, et IT-seadmed ja juhtimissüsteemid ei taaskäivituks.

Ohutustehnika ja sertifitseerimine

Akud on sertifitseeritud vastavalt CE ja RoHS nõuetele; kogu süsteem sisaldab UN38.3 ja MSDS dokumentatsiooni tarnimiseks ja asukoha kinnitamiseks.

Kaheastmeline tulekustutus: aerosool toimib pakendi tasemel, samal ajal kui perfluorheksanoon kaitseb kapi mahtu, käsitledes kahte erinevat rikete skaalat.

IP54 kaitseümbris, mille elektrikamber on akupesast eraldatud, nii et ühes soojusjuhtum ei leviks läbi teise.

Igal pakendil on enne kokkupanemist mahutavus ja sisetakistus sobitatud. 256-seeria stringi mittesobivad rakud on enneaegse võimsuse kadumise klassikaline põhjus.

Isolatsiooni- ja dielektrikatsed tehakse 100% kokkupandud süsteemidest, mille tulemused registreeritakse seerianumbri alusel.

Tööümbris on kontrollitud vahemikus 0 °C kuni +50 °C ja kuni 95% niiskust ilma kondenseerumiseta.

Ehitage järjestus meie Yueqingi tehases

1. Rakkude sissevõtt – igast partiist võetakse proov mahutavuse ja sisemise takistuse suhtes tarnija deklareeritud väärtuste suhtes.

2. Lahtrite liigitamine ja sobitamine – lahtrid sorteeritakse nii, et iga string on üles ehitatud kitsast jõudlusribast.

3. PACK-i kokkupanek — siini keevitamine, BMS juhtmestik ja paketi tasemel isolatsiooni testimine.

4. Kappide valmistamine — lehtmetalli lõikamine, vormimine ja keevitamine, seejärel eeltöödeldud ja pulbervärvimine.

5. Integratsioon – komplektid, PCS, kliimaseade, tulekahju kustutamine ja EMS on paigaldatud ja ühendatud kappi.

6. Kasutuselevõtu test — täislaadimine ja tühjendamine 0,5C juures koos elemenditaseme temperatuuri ja pinge logimisega.

7. Võrgu simulatsioon – võrgusisene ja võrguväline ülekanne, mis on kontrollitud programmeeritava vahelduvvooluallika suhtes.

8. Pakkimine – tugevdatud alusele kinnitatud kapp, paigaldatud põrutusindikaatorid, seejärel kasti mereveoks.

Kas 130 kW/257 kWh on õige suurus?

Suuruse määramine järgib teie koormusprofiili, mitte teie hoone ala. Tõmmake kaheteistkümne kuu pikkused pooletunnised meetriandmed ja vaadake oma piikide kuju: kui kõrgel on baasjoonest ja kui kaua. 130kW/257kWh süsteem katab piigid kuni 130kW, mis kestavad kuni umbes kaks tundi.

Kui teie tipud on lühemad, kuid kõrgemad – näiteks 250 kW kahekümne minuti jooksul –, vajate rohkem võimsust ja vähem energiat ning teistsugune konfiguratsioon sobib paremini. Kui need töötavad terve päeva, tühjeneb see süsteem varakult ja jätab teid pärastlõunal paljastatuks.

Olge aus ka tariifi osas. Kui nõudlustasud on madalad või puuduvad, tasub raseerimine iseenesest harva mõistliku aja jooksul tagasi. Sel juhul peab ärikasutus lähtuma varuväärtusest või päikeseenergia omatarbimisest ja me teeme selle enne kohustuse võtmist kindlaks.

Mida võrrelda teiste tarnijatega

Küsige tsükli eluiga 0,5 °C juures koos märgitud säilituslävega. Tsükli näitaja ilma temperatuuri, kiiruse ja retentsiooniprotsendita on mõttetu.

Küsige, milline tulekaitse on kaasatud pakendi tasemel, mitte ainult kapi tasemel. Many quotes cover only one.

Küsige, kas märgitud efektiivsus on edasi-tagasi süsteemi tasemel või ainult alalisvoolu poolel. Meie maksimum on 88% 0,5C juures, mõõdetuna kogu süsteemi ulatuses.

Küsige EMS-i integreerimise kohta olemasolevate PV-inverterite ja generaatoritega – ühildumatu EMS-i hiljem paigaldamine maksab rohkem kui kontroller ise.

Kaubandustingimused: tootmisaeg 25-35 tööpäeva standardkonfiguratsioonidel, 5-aastane garantii, tellimisel saadaval pikendatud kate.

Saatmine 2800kg kappi

Kapi mõõtmed on 1550 × 1268,5 × 2185 mm ja kaal 2800 kg, seega tarnitakse see ühe ühikuna tugevdatud terasraamiga alusel, mille tõstepunktid on ligipääsetavad tõstuki või kraana jaoks.

Kaks kappi mahuvad 20-jalasele konteinerile; viis kuni kuus sobivad 40 jala kõrgusele kuubikule olenevalt kinnitusest. Patareid on klassifitseeritud UN3480 ohtlike kaupade hulka mereveoks – me käsitleme deklaratsiooni ning UN38.3 katsearuannet ja ohutuskaarti koos paberitega.

Tingimused on FOB Ningbo või Shanghai, saadaval on CIF. Lennutransport ei ole sellise kaalu ja klassifikatsiooni juures otstarbekas. Jätke ohtlike kaupade broneerimiseks lisaaega, mis tavaliselt lisab sõiduplaani nädala võrra võrreldes üldkaubaga.

Garantii ja pikaajaline teenindus

Viieaastane garantii, mis hõlmab akupakette, PCS-i, EMS-i, soojusjuhtimist ja tulekustutust tervikliku süsteemina.

Kaugseire CAN-i, Etherneti või RS485 kaudu, valikulise 4G-ga. Saame lugeda rakutaseme andmeid ja tuvastada nõrga mooduli enne, kui see süsteemi võimsust mõjutab.

Soovitatav iga-aastane hoolduskülastus: õhufiltri vahetus, tulekustutuskontroll, terminali pöördemomendi kontroll ja võimsuse kontrollimine.

Asenduspakendeid hoitakse laos ja saadetakse kohale 5-7 tööpäeva jooksul; ühe ebaõnnestunud pakki saab vahetada ilma kogu kappi võrguühenduseta võtmata.

Pikendatud garantii kuni kaheksa või kümne aastani on saadaval tellimise hetkel, hinna sees on teie eeldatav rattasõiduprofiil.

Paigaldus- ja kasutusvead

Vale: kapi paigutamine vastu seina ilma vaba ruumi. Paremal: järgige juhendis toodud ventilatsioonivahesid. Õhkjahutusega süsteemid tõrjuvad soojust ümbritsevasse õhku ja vajavad selleks ruumi.

Vale: nõudlusläve määramine ühe kuu arvelt. Õige: kasutage kaheteistkümne kuu intervalliandmeid. Hooajalised tipud tõmbavad operaatorid välja.

Vale: eeldades, et aku katab katkestuse ajal kogu saidi. Õige: määrake oma kriitilise koormusahela suurus teadlikult. 130 kW on märkimisväärne, kuid see pole piiramatu.

Vale: kulude säästmiseks jätke iga-aastane filtrivahetus vahele. Paremal: piiratud õhuvool tõstab raku temperatuuri ja kõrgem temperatuur on kiireim viis võimsuse kadumiseni.

Vale: paigaldamine kohtadesse, kus on üleujutusoht. Paremal: IP54 kaitseb tolmu ja pritsmete eest, mitte seisva vee eest. Tõstke sokkel üles, kui saidil on esinenud üleujutusi.

Mida operaatorid teatavad

Türgis Bursas asuv tekstiilitehas võttis 2025. aasta alguses kasutusele ühe neist süsteemidest, et hallata kangastelgede mootori käivitamisel tekkivaid nõudeid. Nende elektriinsener teatas, et nõudluse tipp langes esimesel täielikul arvelduskuul ligikaudu 90 kW võrra, ja märkis, et EMS-il kulus paar nädalat häälestamist, enne kui nende koormusmustri jaoks lävi määrati õigesti.

Nairobi külmhoone operaator ostis süsteemi peamiselt varundamiseks, mitte raseerimiseks. Nende tagasiside oli praktiline: võrgukatkestused, mis varem tähendasid generaatori käivitamist minutite jooksul, mööduvad nüüd märkamatult, kuigi nad palusid meil pärast pikka katkestust madala SOC-i häireläve ülespoole reguleerida.

Kasahstanis asuv ärimajaomanik, kes juhib kahte kabinetti üle bürookompleksi, kommenteeris kliimaseadmete müra, mis oli kuulda kõrval asuvas parklas, mida nad ei osanud oodata. Seadme muutmise asemel esitasime soovitatava akustilise ekraani paigutuse.

Korduma kippuvad küsimused

K: Kui kaua suudab see toita 130 kW?

V: Umbes kaks tundi pärast täislaadimist 0,5 °C juures, mis annab määratud tühjenemissügavusel kasutatav 257 kWh.

K: Kas see töötab ilma võrguta?

V: Jah, võrguvälises režiimis koos valikulise STS-iga. Standardne ülekandevõimsus on 240-500 kW; suurem on kohandatav.

K: Mis on tegelik edasi-tagasi kasutegur?

V: Maksimaalselt 88% 0,5C juures, mõõdetuna süsteemi tasemel, sealhulgas konversiooni- ja abikoormused.

K: Kas seda saab laadida otse päikeseenergiast?

V: Jah, EMS-i kaudu, mis koordineerib PV-d, akut, võrku ja generaatorit.

K: Kui kaua akud kestavad?

V: Rohkem kui 8000 tsüklit temperatuuril 0,5 °C ja 25 °C vähemalt 80% retentsiooniga. Kõrgem ümbritseva õhu temperatuur lühendab seda.

K: Milliseid sertifikaate see kannab?

V: CE ja RoHS pakendi tasemel, UN38.3 ja kogu varustuse ohutuskaart.

K: Millist hooldust see vajab?

V: Iga-aastane filtrivahetus, tulekustutuskontroll, pöördemomendi kontroll ja võimsuskatse. Umbes pool päeva kabineti kohta.

K: Mis on tarneaeg?

V: standardkonfiguratsioonide jaoks 25-35 tööpäeva; kohandatud EMS-i integreerimine või mittestandardsed pinged võtavad kauem aega.
