20–50 kW kõik-ühes aku energiasalvestussüsteem kaubanduslikele ja päikeseenergia rakendustele

Kolme hankenimekirja asemel üks kabinet

Päikeseenergia pluss salvestusprojekt tähendab tavaliselt kolme müüjat: PV-inverterit, akuhoidjat ja kontrollerit, mis räägib mõlemaga. Igal neist on oma garantii, oma kasutuselevõtuinsener ja oma süümäng, kui süsteem ei tööta. See 20–50 kW kõik-ühes aku energiasalvestussüsteem kommerts- ja päikeseenergiarakendustele koondab kõik kolm ühte tarnimist.

Inverteri aste võtab teie katusemassiivilt vastu kuni 26 kW alalisvoolu (30 kW mudelil 39 kW, 50 kW mudelil 65 kW) 2/4 MPPT jälgimisseadmete kaudu, nii et akut laetakse päikeseenergiast ilma eraldi hübriidinverteri või täiendava nöörikastita.

Sees on 51,2 kWh LFP aku, mis on ehitatud viiest 10,24 kWh pakist, millele lisandub kohalik juhtimisloogika, mis juhib samalt ekraanilt omatarbimist, kasutusaja nihutamist ja võrguvarundust. Saidi jaoks, mis soovib päikeseenergia isekasutust ja katkestuskatet, on see lühim tee tellimusest ekspordini.

Miks on päikeseenergia sisendi reiting oluline?

26 kW maksimaalne PV sisend 20 kW mudelil võimaldab massiivi ületada inverteri nimiväärtust; MPPT kinnitab ülejäägi, selle asemel et kärpida päevast saaki.

2/4 MPPT viisi: standardvarustuses kaks jälgijat, neli, kus teie katus on suunatud erinevatele asimuutidele – üks varjutatud pool ei takista teist.

Võrgu nimipinge on 380 V AC tolerantsiga 50/60 Hz ± 5 Hz, seega teenindab sama kapp 50 Hz ja 60 Hz turge ilma tehasevariandita.

97% maksimaalse efektiivsuse ja 90% tühjendussügavusega jõuab igast päikesekilovatt-tunnist rohkem koormust, selle asemel et kaotsi minna.

Side CAN/RS485/WiFi kaudu hõlmab kohalikku jälgimist, inverteri käepigistusi ja kaugnäiteid ilma eraldi lüüsi ostmata.

Vahelduvvoolu alumine sisend, kolmefaasiline neljajuhtmeline (3L+N+PE), hoiab kaablite vedamise sokli sees ja lühendab peajaotuskilpi jõudmist.

Tehnilised andmed

Kus 20–50 kW võimsusega kapp püsib

Väikesed tehased katusel asuva päikeseenergia ja pärastlõunase tootmise tipuga: 20 kW/51,2 kWh mudel katab 20 kW nõudluse kasvu ligikaudu kahe ja poole tunni jooksul.

Hotellid ja külalistemajad, kus konditsioneer töötab kasutusaja tariifi alusel: laadige öö jooksul, tühjendage läbi jahutusakna.

Põllumajanduse töötlemiskohad vahelduva võrgukvaliteediga – kapp liigub pingelangustest kohalikul juhtimisel ilma välise EMS-tarkvarata.

Jaeketid ja töökojad, mis rendivad ruumi: üks kapp ei vaja spetsiaalset akuruumi, vaid tasast betoonplaati ja juurdepääsu kaablitele.

Tagasihoidliku laadimiskoormusega elektriautode eesväljakud: puhverdage 2–4 aeglast laadijat nõrga võrguühenduse korral ilma trafot uuendamata.

How the Hybrid Topology Runs a Day

Hommikuti toidavad MPPT jälgijad päikeseenergiat kõigepealt hoone koormusse. Ülejääk läheb akusse, kuni see jõuab programmeeritud SOC-i laeni, tavaliselt 90–100%, sõltuvalt teie tariifiplaanist.

Kui koormus ületab päikeseenergia pluss aku, katab võrk sujuvalt tasakaalu – üks konversioonietapp, mitte kaks kasti, mis läbivad bussi.

Öösel tühjeneb aku tipptariifi tundidel ja EMS jätab võrgu varundamiseks põranda SOC-i. Kuna kohalik kontroller hoiab ajakava, ei peata Interneti-ühenduse katkemine käiguvahetusloogikat – see peatab lihtsalt kaugjuhtimispuldi.

Mida ohutusfail sisaldab

Tulekaitse on aerosool PACK tasemel ja aerosool jälle kapi tasemel – kaks sõltumatut etappi, mis on suunatud kahele erinevale kohale, kus termiline sündmus võib alata.

LFP 3,2V/100Ah elemendid kannavad pakendi tasemel CE- ja RoHS-sertifikaati ning kogu varustus tarnitakse koos UN38.3 ja MSDS-dokumentidega tolli ja kindlustuse jaoks.

Intelligentne õhkjahutus hoiab viis pakki kitsas temperatuurivahemikus; ventilaatori kõver järgib elemendi temperatuuri, mitte ei tööta kogu päeva täiskiirusel.

IP54 kaitseümbris sobib õues asuvatele varikatustele ja kaetud taimeruumidele; elektrisahtlis on kapi sees olevast akusahtlist eraldatud.

Tsükli eluiga on näidatud >6000 korda temperatuuril 0,5 °C ja 25 °C vähemalt 80% energiasäästlikkusega – üks täistsükkel tööpäeva kohta on ligikaudu kakskümmend aastat enne künnise saavutamist.

Ümbritsev aken on 0 °C kuni +50 °C, suhteline õhuniiskus 0–95% ja kõrgus 2000 m (ülalpool vähendatud); enamik kütmata taimeruume istuvad selle sees.

Kuidas Yueqingis ehitatakse 850 kg kaaluv kapp

1. Rakkude sissevõtt – sissetulevatest LFP rakkudest võetakse enne paki kokkupaneku algust mahutavus ja sisetakistus partiiproovid.

2. Paki kokkupanek — 102,4 V/10,24 kWh pakki keevitatakse, juhtmega ühendatakse ja isolatsiooniga testitakse koos komplektiga BMS.

3. Kappide valmistamine — terasleht lõigatakse CNC-ga, painutatakse ja keevitatakse, seejärel eeltöödeldakse ja pulbervärvitakse samal liinil, mida kasutatakse laadimistoodete jaoks.

4. Inverteri integreerimine — PV-aste, aku alalisvooluaste ja vahelduvvoolu klemmid on ühendatud kohaliku kontrolleriga ühte siini.

5. Tule- ja soojusvarustus – paigaldatakse aerosooligeneraatorid, õhukanalid ja temperatuuriandurid ning kontrollitakse nende funktsionaalsust.

6. Kasutuselevõtt – iga kapp sooritab täieliku 0,5C laadimise ja tühjenemise ning registreeritakse paketi tasemel pinge ja temperatuur.

7. Võrgu simulatsioon – võrgusiseseid ja võrguväliseid üleminekuid kontrollitakse enne vabastamist programmeeritava vahelduvvooluallika suhtes.

8. Pakkimine — kapp on poltidega kinnitatud põrutusindikaatoritega tugevdatud alusele, mähitud ja ette valmistatud konteineri laadimiseks.

Valides 20, 30 ja 50 kW vahel

Sobitage mudel oma halvima impordi, mitte keskmisega. Mõõtke pooletunnist nõudlust, mis teie arve tegelikult põhjustab: 20 kW mudelil on aku koormus kuni 20 kW, 30 kW mudelil 30 kW ja 50 kW mudelil 50 kW. Energiat järgneb: vastavalt 51,2, 61,44 ja 107 kWh.

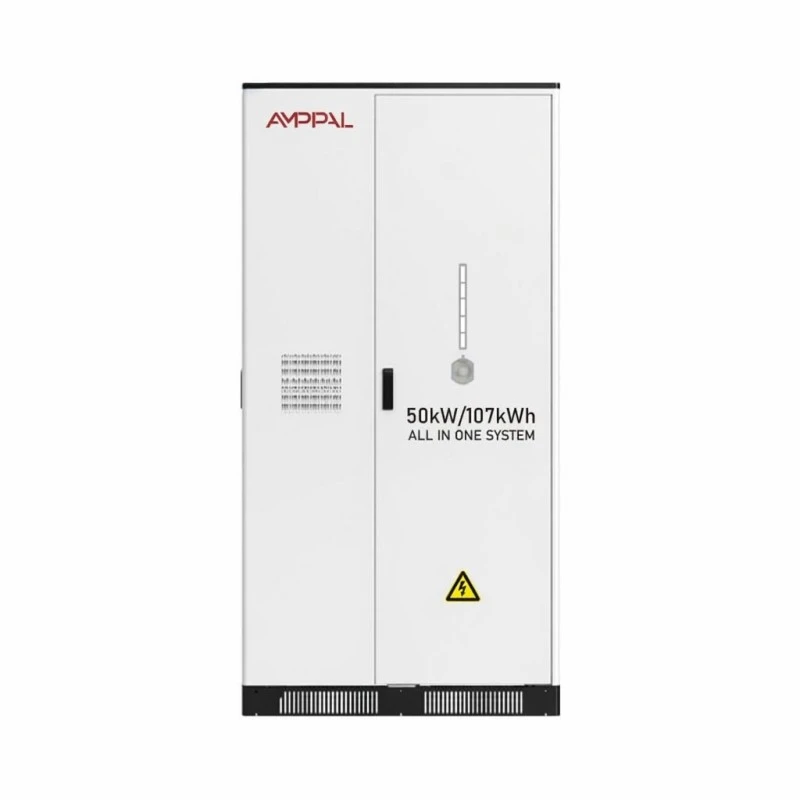

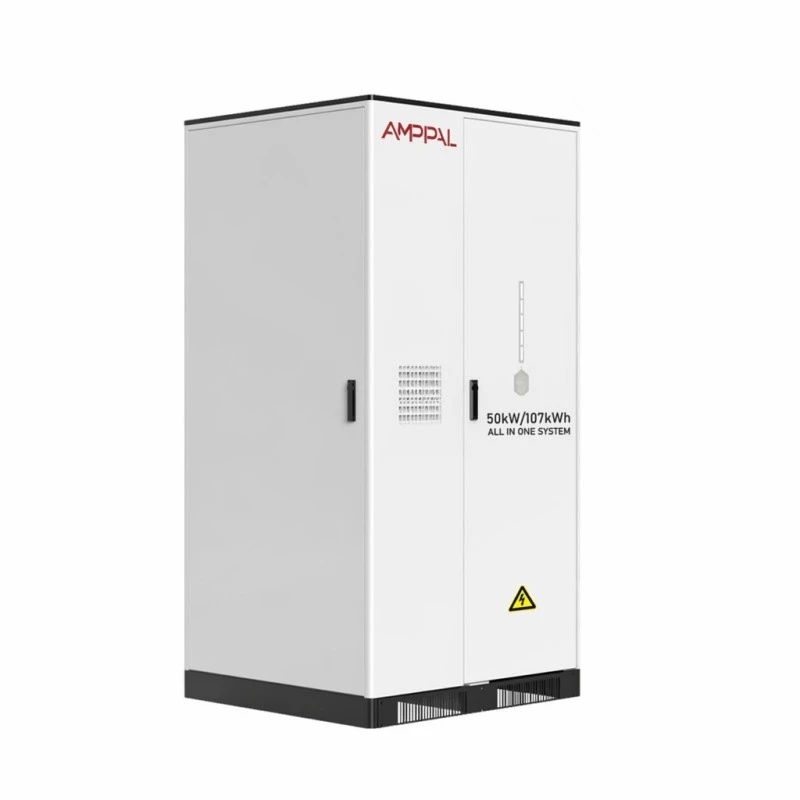

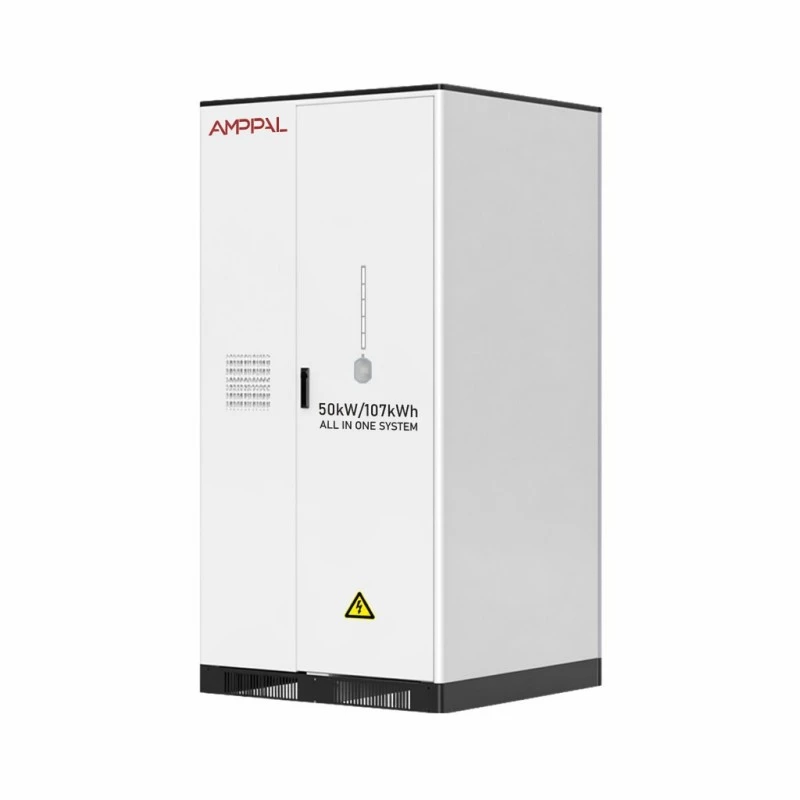

50kW kapp on füüsiliselt erinev – 1100*1205*2200mm ja 1200kg võrreldes 1000*1106*1640mm ja 850kg kahe väiksemaga – seega kontrollige enne kohustuse võtmist oma ukse laiust, põrandakoormust ja kraana juurdepääsu.

Kui teie saidil pole ruudustiku importimise probleemi ega kasutusaja levikut, on see kapp tõenäoliselt vale kulu. See tasub end ära omatarbimise ja tariifide ümberpaigutamise kaudu; ilma nendeta on aku pargitud vara. Me ütleme teile seda enne teie tellimuse vastuvõtmist.

Tarnijate hinnapakkumiste võrdlemine

Küsige, kas esitatud tõhusus on süsteemi tasemel või ainult inverteril. Meie oma on 97% maksimum, mõõdetuna kapi piiril koos abikoormustega.

Küsige, kas tulekaitse hõlmab nii pakendi kui ka kapi tasandit – kapi aerosooliga hinnapakkumine jätab pakendid kaitsmata.

Küsige, mis on MPPT sisendi ülemmäär; "20 kW hübriid", mis võtab vastu ainult 15 kW PV, sunnib teid hiljem ostma teise inverteri.

Küsige EMS-i kohta: kas kohalik kontroller saab töötada ilma pilveta? Meie oma, mis on ebaühtlase ühenduvusega turgudel oluline.

Kaubandustingimused: 25-35 tööpäeva standardmudelitel, viieaastane garantii kogu kapile, ühe ühiku MOQ hindamistellimuste jaoks.

Üheosalise kapi saatmine

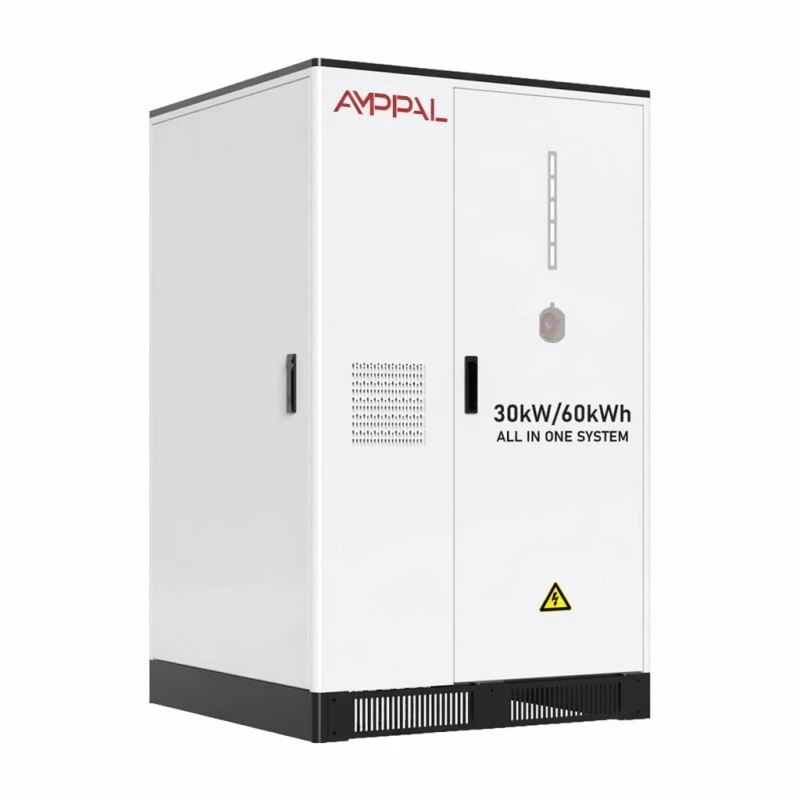

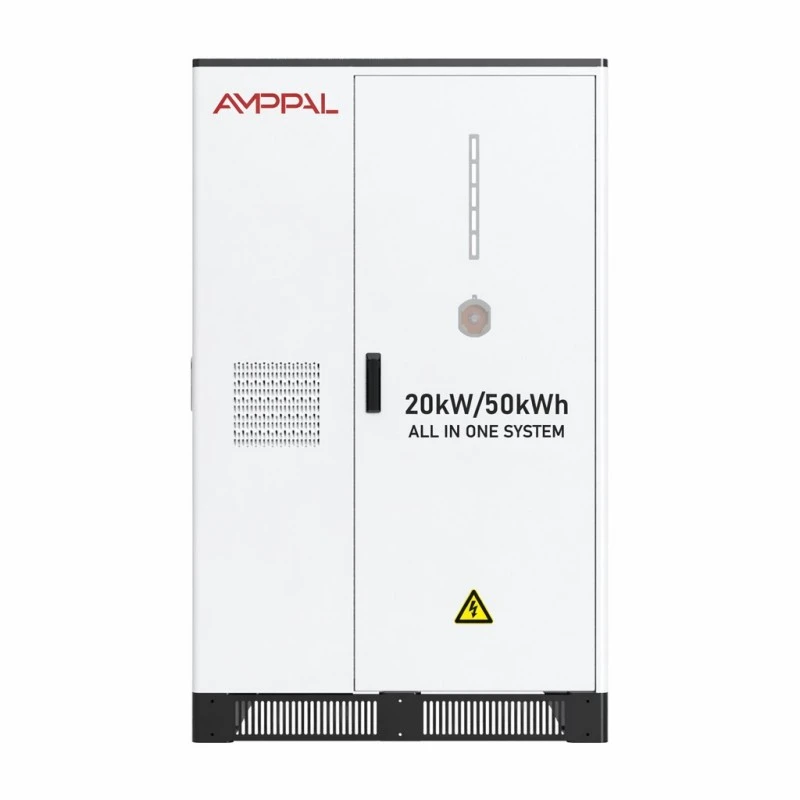

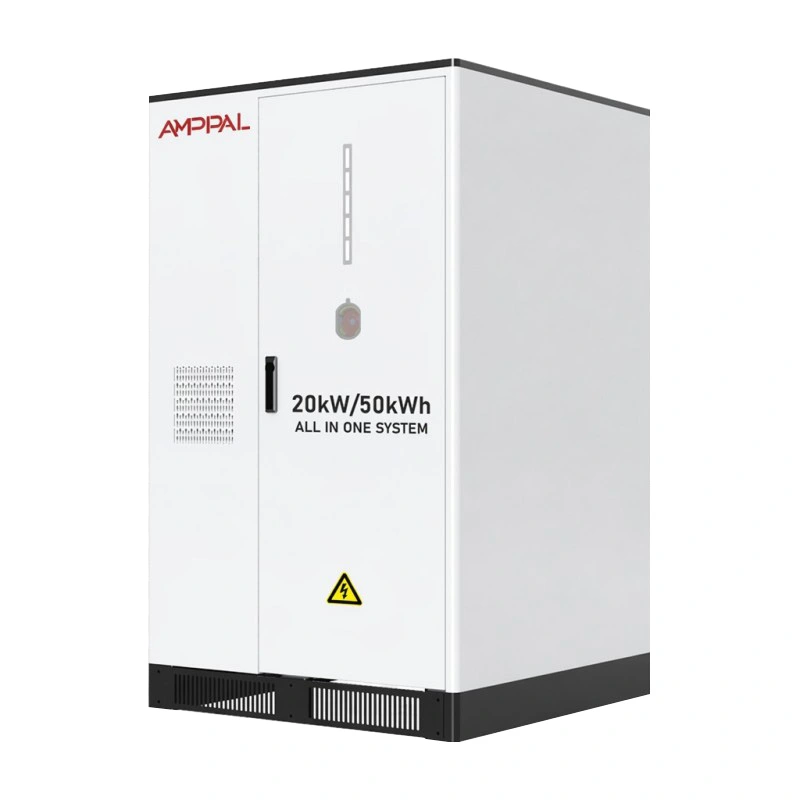

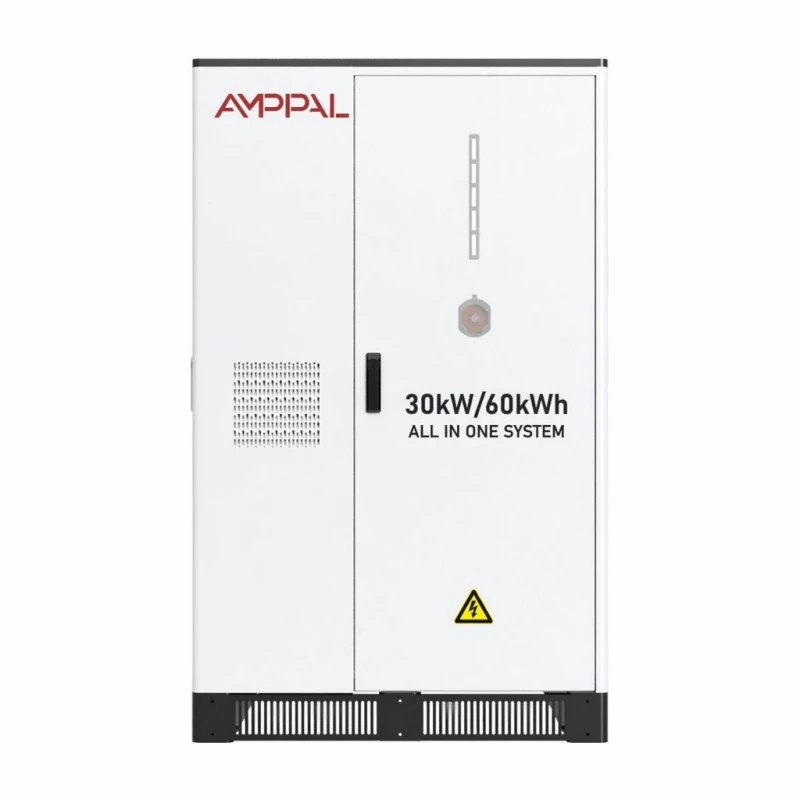

20kW ja 30kW mudelid on 1000*1106*1640mm ja kaaluvad 850-950kg; 50kW mudel on 1100*1205*2200mm 1200kg juures. Igaüks neist tarnitakse tugevdatud terasest kaubaalusel koos tõstuki taskutega, mis on valmis sihtpunktis sabatõstukiga sõitmiseks.

Üks ühik võtab ligikaudu kolmandiku 20-jalasest konteinerist; kaks istuvad mugavalt traksidega. Kuna aku on paigaldatud, on saadetis klassifitseeritud UN3480 ohtlike kaupade kategooriasse – koostame UN38.3 aruande ja ohutuskaardi ning ohtlike kaupade broneerimiseks sadamas peaksite kulutama umbes ühe nädala.

Tingimused on standardina FOB Ningbo või Shanghai, CIF on saadaval nõudmisel. Ühe ühiku õhutranspordi puhul muudavad selle kaal ja akuklass ebaökonoomseks; mere- või maismaakaubavedu on praktiline marsruut.

Garantii, halvenemine ja pakendite vahetus

Viieaastane garantii kogu kapile – pakettidele, inverterastmele, termoventilaatoritele ja kohalikule kontrollerile – mitte ainult akule.

Võimsus on garanteeritud, et esimese viie aasta jooksul normaalse 0,5C tsükliga töötamisel säilib vähemalt 80% nimienergiast; degradeerumine on hõlmatud samade tingimustega.

Pakid on vahetatavad moodulid: ebaõnnestunud pakett vahetatakse tundide jooksul ilma kogu kappi tagastamata ja BMS tasakaalustab taaskäivitamisel automaatselt.

Iga-aastane hooldus hõlmab filtri puhastamist, terminali pöördemomendi kontrolli, ventilaatori kontrolli ja võimsuse kontrollimist; meie kaugdiagnostika võib kõigepealt märgistada nõrga paketi.

Varupakke ja juhtpulte hoitakse laos ja saadetakse kohale 5-7 tööpäeva jooksul; pikendatud garantii kaheksale või kümnele aastale hinnatakse tellimisajal.

Paigaldusvead, mida me näeme korduvalt

Vale: eeldades, et 380 V väljund toidab otse ühefaasilisi seadmeid. Paremal: kapp on kolmefaasiline; jagage koormus L1/L2/L3 vahel ja hoidke neutraalühendus kohaliku koodi järgi.

Vale: paigaldamine puitpõrandale või õhukesele tasanduskihile. Paremal: 850–1200 kg kaaluv kaal vajab punktkoormuse jaoks ette nähtud betoonpatja või tugevdatud põrandat.

Vale: segaorientatsiooniga PV-stringide käivitamine ühes jälgijas, oodates täielikku väljundit. Paremal: kasutage 4-suunalist MPPT konfiguratsiooni ja määrake igale asimuutile oma jälgija.

Vale: aku hoidmine alla -20°C või laadimine üle +50°C. Paremal: järgige säilitustemperatuuri vahemikus -20°C kuni +60°C ja 0-95% suhtelist õhuniiskust.

Vale: kaabli alumise sisendi matmine vette või prahi alla. Paremal: hoidke sokkel vaba – vahelduvvoolu alumine sisend (3L+N+PE) eeldab, et nääre piirkond jääb ligipääsetavaks.

Mida paigaldajad ja omanikud teatavad

Bangladeshis Dhakas asuv rõivatöökoda pani 2025. aasta alguses 30 kW võimsusega mudeli 40 kW võimsusega katuse taha. Omanik teatas, et diiselgeneraatori töötunnid vähenesid igapäevaselt mõnele kuule ja paigaldaja märkis, et integreeritud MPPT säästis neil eraldi seadmetega võrreldes nädala aega kasutuselevõttu – kuigi nad soovisid, et WiFi-antennil oleks nende metallkatuse jaoks pikem juhe.

Bulgaarias Sofias asuv supermarketi operaator haldab 20 kW võimsust öö/päevatariifi vahega. Nende rajatise juht kinnitas, et kapp maksab ligikaudu kolmandiku oma igakuisest elektrienergia deltast, ja lisas kaebuse: ventilaator on kuuldav kõrvalasuvas laoruumis, mistõttu nad teisaldasid selle laadimisplatvormi.

Peruus Limas asuv kaevandusvarude depoo ostis 50 kW võimsusega mudeli varundamiseks pärast korduvaid võrgukärpeid. Nende elektriinsener kiitis võrgu sisse- ja väljalülitamise kiirust, kuid palus valjemat kohalikku häiret – ainuüksi paneeli LED-i oli öövahetuse ajal lihtne märkamata jätta.

Korduma kippuvad küsimused

K: Kas see saab laadida ainult päikeseenergiast ilma võrguta?

V: Jah, võrguvälises režiimis; MPPT suunab PV aku ja koormuse juurde, võrguga ainult varundamiseks.

K: Kui palju katust on 20 kW mudelil?

V: Umbes 4 kWp 20 m2 hea katuse kohta, seega on 26 kW PV sisend ligikaudu 130 m2 paneelide kohta.

K: Mis juhtub võrgukatkestuse ajal?

V: Kapp lülitub automaatselt võrguühenduseta režiimi; EMS-is seatud reserv SOC määrab, kui kaua hoone töötab.

K: Kui kaua pakendid kestavad?

V: Üle 6000 tsükli 0,5 °C ja 25 °C juures kuni 80% säilivuseni – umbes kakskümmend aastat ühe tsükliga tööpäeva kohta, vähem, kui tsüklit on tugevam.

K: Kas inverter on eraldi vahetatav?

V: Jah, inverteri aste ja pakendid on iseseisvad moodulid, mida saab hooldada ilma kappi tehasesse tagastamata.

K: Mis on edasi-tagasi reisi efektiivsus?

V: Maksimaalselt 97% korpuse tasemel ja 90% tühjendussügavusega – 10% DOD reserv pikendab ka tsükli eluiga.

K: Kas me vajame akuruumi?

V: IP54 ja sisemine tulekustutus võimaldavad paigaldada betoonalusele tehaseruumi või kaetud välitingimustes.

K: Mis on tarneaeg?

V: 25-35 tööpäeva standardsete 20/30/50 kW mudelite puhul; kohandatud pinged lisavad aega.
