Suure jõudlusega seinale paigaldatavad vahelduvvoolulaadijad elektrisõidukite laadimiseks

Elektrisõidukite kasutuselevõtt on jõudnud varasemast kasutuselevõtu etapist tunduvalt kaugemale ja sellega on järsult kasvanud nõudlus töökindla igapäevase laadimise järele. Kõige praktilisemate ja laialdasemalt kasutatavate võimaluste hulgas onSeinale paigaldatavad vahelduvvoolu laadijad. Need seadmed on kinnitatud seinale või spetsiaalselt ehitatud pjedestaalile, edastades vahelduvvoolu sõiduki pardalaadijasse turvalisel, kontrollitud ja nutikal viisil. Majaomanike, töökohtade, kortermajade ja autopargidepoodide jaoks on seinale kinnitatav vahelduvvoolulaadija kaasaskantava laadimiskaabli jaoks oluline uuendus, kuna see pakub kiiremat laadimist, paremat kaitset ja mugavat kaablihaldust.

Miks valida seinale paigaldatav vahelduvvoolulaadija

Seinale kinnitatav vahelduvvoolulaadija pole lihtsalt mugavus. See on püsiv elektripaigaldis, mida saab optimeerida vastavalt teie konkreetsele sõidukile, teie sõiduharjumustele ja olemasolevale elektrivõimsusele. Kaasaskantavaid EVSE seadmeid piirab nende kasutatav pistik ja sageli laaditakse madalama vooluga, samas kui õigesti paigaldatud seinaplokk suudab olenevalt mudelist pakkuda kuni 22 kW. Lisaks on seinale paigaldatavad seadmed alati valmis, monteeritud kindlasse kohta ja sisaldavad sageli nutikaid funktsioone, nagu plaaniline laadimine, energiaseire ja koormuse tasakaalustamine. AMPPAL on sellesse kategooriasse palju investeerinud, et tuua kasutajatele jõudluse, vastupidavuse ja kasutuslihtsuse tasakaal.

Kuna need laadijad on paigaldatud, kõrvaldavad need põrandal olevate kaablite segaduse ja vähendavad komistamise ohtu. Samuti kaitsevad need laadimispistikut ja elektroonikat juhuslike kahjustuste, ilmastiku ja volitamata kasutamise eest. Kodumajapidamistes, kus on rohkem kui üks elektriauto või väikeste äriparklate jaoks, on seinale kinnitatav vahelduvvoolulaadija tõhusa laadimisrutiini aluseks.

AMPPAL seinale paigaldatav vahelduvvoolu laadija tootevalik

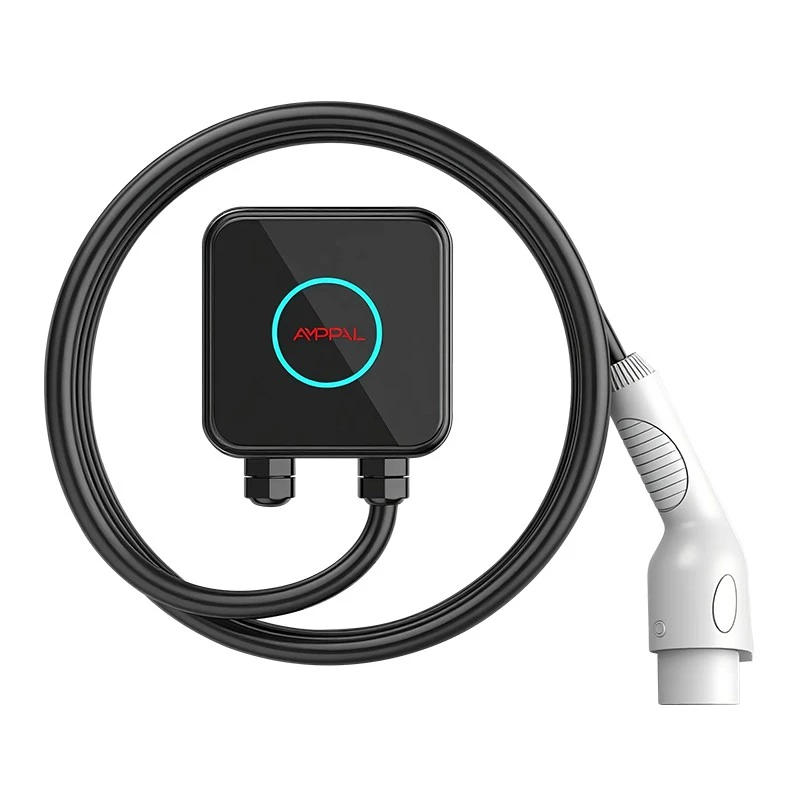

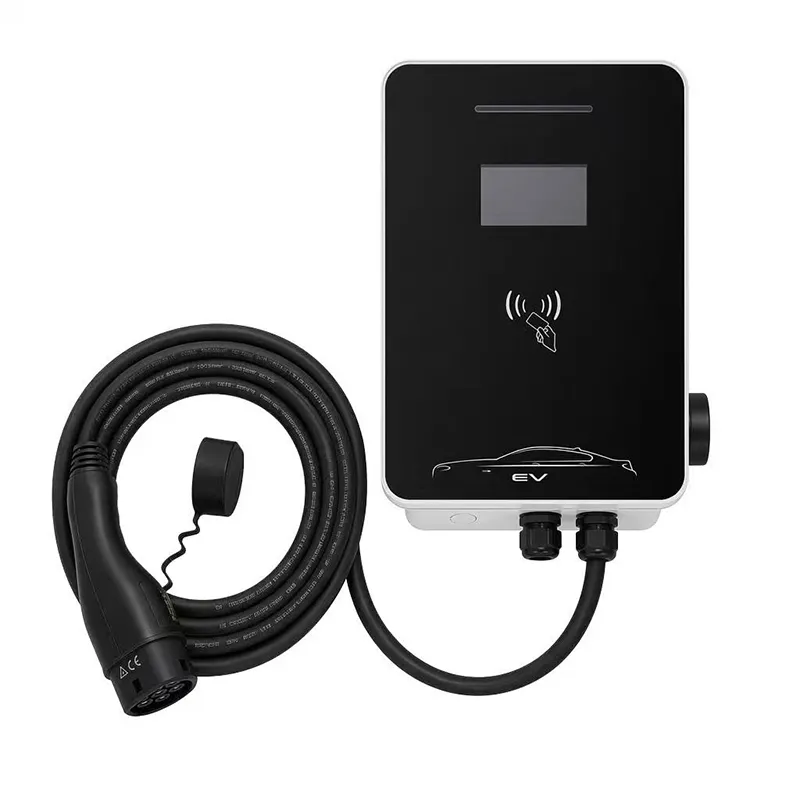

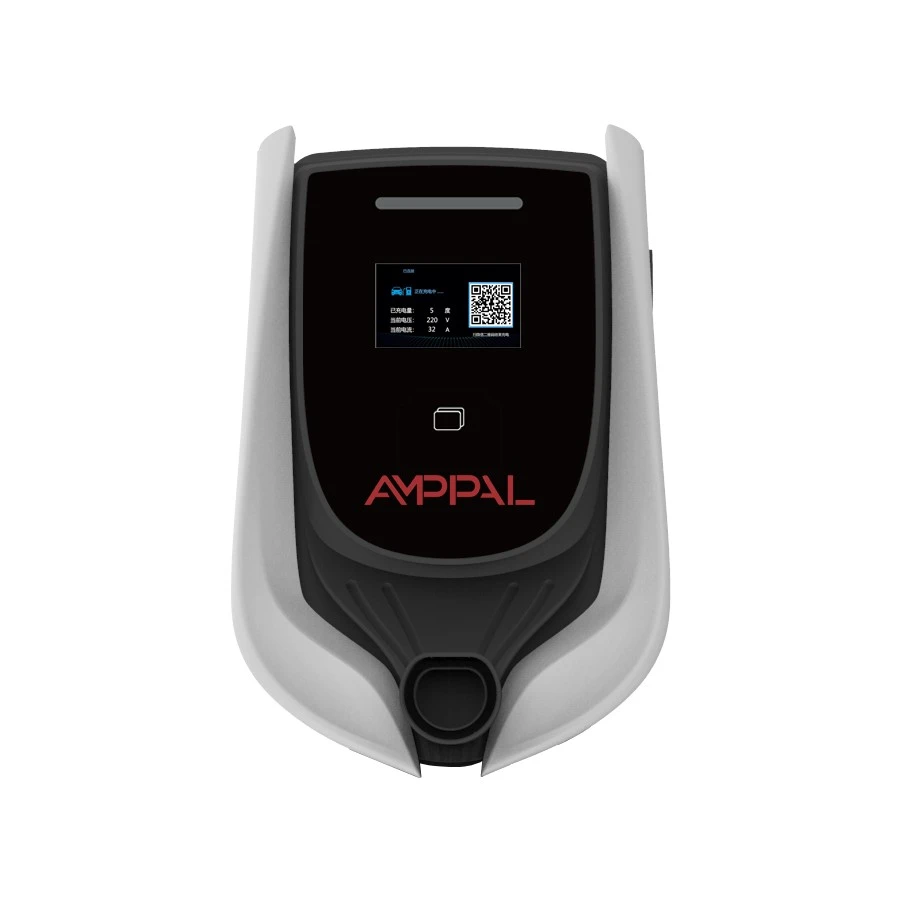

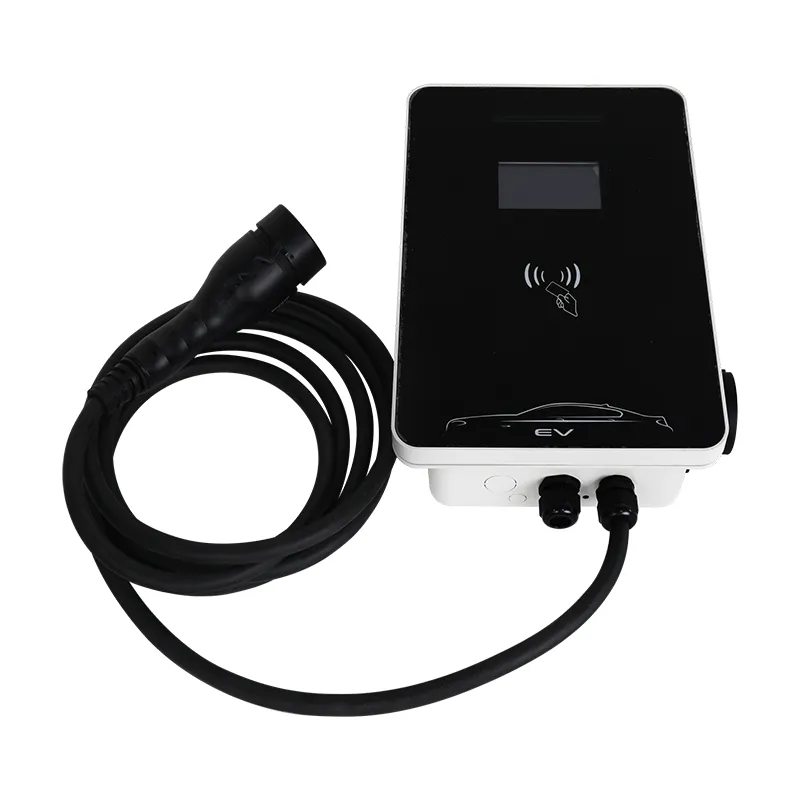

AMPPAL pakub praegu kolme peamist seinale kinnitatavat vahelduvvoolulaadija mudelit, et katta erinevad võimsusnõuded ja paigaldusstsenaariumid. AMPPAL HomeCharge 7 on mõeldud kasutamiseks eluruumides ühefaasilise toitega. AMPPAL ProCharge 11 toetab nii ühefaasilist kui ka kolmefaasilist paigaldust, muutes selle paindlikuks valikuks kodude ja väikeste äripindade jaoks. AMPPAL CommercialCharge 22 on kolmefaasiline seade, mis on mõeldud kohtadesse, kus on vaja kiiremat vahelduvvoolu laadimist, nagu töökohad, sõidukipargid ja avalikud parkimisalad. Kõik mudelid jagavad sama põhilist ohutusplatvormi, korpuse disainikeelt ja nutikaid ühenduvusfunktsioone.

Üksikasjalikud tehnilised andmed

Kõik AMPPAL seinale kinnitatavad vahelduvvoolulaadijad on konstrueeritud vastama standardile IEC 61851-1 ja asjakohastele riiklikele juhtmestiku eeskirjadele. Täpse pistiku tüübi ja kaabli pikkuse saab valida tellimise ajal, et see vastaks sõidukile ja paigalduskohale.

AMPPAL seinale paigaldatavate vahelduvvoolulaadijate põhiomadused

• Dünaamiline koormuse tasakaalustamine:Laadija jälgib majapidamise või rajatise kogukoormust ja vähendab automaatselt laadimisvoolu, et vältida peakaitselüliti väljalülitumist.
• Nutikas ajakava:Kasutajad saavad AMPPAL rakenduse kaudu seadistada laadimist alustama elektrienergia tipptundidevälisel ajal, vähendades energiakulusid ilma igapäevast tegevust katkestamata.
• RFID ja rakenduse autentimine:Juurdepääsu saab piirata volitatud kasutajatele, muutes seadme sobivaks ühiskasutatavatele parkimisaladele ja kommertsparkidele.
• Integreeritud kaablihaldus:Korpus sisaldab dokkimisümbrist ja kaablihoidjat, mis hoiab pistiku puhtana ja maapinnast eemal.
• Täiustatud kaitsekomplekt:Ülevoolu-, ülepinge-, alapinge-, maandusrike-, liigpinge- ja PEN-vea tuvastamine on kõigi mudelite standardvarustuses.
• Kõrge täpsusega mõõtmine:Sisseehitatud energiaarvestid võimaldavad täpselt jälgida elektritarbimist kodueelarve koostamiseks või ärikeskkonnas arveldamiseks.
• OCPP vastavus:Kaubanduslikud mudelid toetavad avatud laadimispunkti protokolli 1.6J, mis võimaldab integreerida kolmandate osapoolte laadimishaldusplatvormidega.
• Tulevikuks valmis disain:Õhu kaudu toimuvad püsivara värskendused hoiavad laadija ühilduvana uute sõidukite ja arenevate nutivõrgu standarditega.

Laadimisvõimsuse ja -kiiruse mõistmine

Seinale paigaldatava vahelduvvoolulaadija laadimiskiiruse määravad kolm muutujat: laadija väljundvõimsus, sõiduki pardalaadija maksimaalne vahelduvvoolu laadimisvõimsus ja elektripaneelilt saadaolev toide. 7,2 kW laadija 230 V ühefaasilisel vooluringil tarbib 32 A ja lisab tavaliselt 30–40 kilomeetrit tööulatust tunnis. Kolmefaasilise 16A toiteallika 11 kW laadija lisab umbes 50–60 kilomeetrit tunnis. 22 kW laadija, mis kasutab kolmefaasilist 32 A, võib lisada kuni 120 kilomeetrit tunnis, eeldusel, et sõiduki pardalaadija seda taset toetab. Paljudel elektrisõidukitel on vahelduvvoolu laadimise võimsus 7,2 kW või 11 kW, nii et tegelik määr võib olla madalam isegi siis, kui laadija on hinnatud kõrgemale. AMPPAL soovitab sobitada laadija nii sõiduki kui ka elektripaigaldisega, et vältida kasutamata võimsuse eest tasumist.

Enamiku üleöölaadimise jaoks piisab 7,2 kW või 11 kW seinale kinnitatavast vahelduvvoolulaadijast. 22 kW võimsusega seade on mõttekam kommertstingimustes, kus sõidukid võivad olla pargitud vaid kaks kuni neli tundi ja vajavad selle akna ajal olulist lisamist. Kuna vahelduvvoolu laadimine põhineb sõiduki sisseehitatud laadijal, on see aku suhtes õrnem kui sagedane alalisvoolu kiirlaadimine, mistõttu on see igapäevaseks kasutamiseks eelistatud valik.

Paigaldamise ja paigaldamise kaalutlused

Seinale paigaldatava vahelduvvoolulaadija peaks paigaldama kvalifitseeritud elektrik vastavalt kohalikele seadustele ja tootja juhistele. Standardne paigaldusprotsess hõlmab tagaplaadi paigaldamist tugevale seinale, toitekaabli ühendamist spetsiaalse kaitselülitiga ning voolupiirangu ja kaitseseadete konfigureerimist. Laadija tuleks paigutada sõiduki parkimiskoha lähedale, kuid pingelanguse vähendamiseks tuleb arvestada kaabli voolutugevust ja kaugust jaotuskilbist. Üle 20 meetri pikkuste ahelate puhul võib olla vajalik suurem juht.

AMPPAL seinale paigaldatavad vahelduvvoolu laadijad tarnitakse koos paigaldusmalli, seinakinnituse ja kogu vajaliku riistvaraga. Korpus avaneb eest juhtmestiku jaoks, mis lihtsustab paigaldust ja hooldust. Välispaigaldiste puhul peaks elektrik kasutama sobivaid ilmastikukindlaid kaablitihendeid ja tagama, et seade on paigaldatud kõrgusele, mis hoiab pistiku ja kaabli seisva vee eest puhtana. Kõik mudelid sisaldavad pöördlülitit või rakendusepõhist vooluseadet, et sobitada laadija olemasoleva vooluahela võimsusega.

Ohutus ja vastavus

Ohutus on iga AMPPAL seinale kinnitatava vahelduvvoolulaadija aluseks. IP65 korpus kaitseb tolmu ja veejugade eest mis tahes suunast, samas kui IK10 löögiklass tähendab, et seade talub märkimisväärset mehaanilist lööki, ilma et see kahjustaks sisemist ohutust. Laadimiselektroonika on korpusest isoleeritud ja kõik pinge all olevad osad on kaetud leegiaeglustava isolatsioonikilbiga. Laadijad jälgivad pidevalt sõiduki ja seinaploki vahelist ühendust. Kui juhtpiloodi signaal katkeb, peatub laadimine kohe. Sisseehitatud rikkevoolu tuvastamine lisab kaitsekihi väljaspool välist RCD-d, vähendades elektrilöögi ohtu märgades tingimustes.

Paigaldustes, kus maandussüsteem on TN-C-S, sisaldavad AMPPAL-seadmed PEN-tõrgete tuvastamist. See ohutusfunktsioon katkestab laadimise, kui kaitsemaandus ja nulljuhe on kahjustatud, vältides sõiduki kere pingestamist. Üle- ja alapingekaitse kaitseb võrgu kõikumiste eest ning liigpingekaitse aitab kaitsta laadijat äikese põhjustatud siirdete eest. Need funktsioonid muudavad AMPPALi seinale kinnitatavad vahelduvvoolulaadijad sobilikuks nii sise- kui ka välistingimustes kasutamiseks elamu-, äri- ja avalikes kohtades.

Nutikas laadimine ja ühenduvus

Kaasaegsed seinale kinnitatavad vahelduvvoolulaadijad teevad enamat kui lihtsalt toiteallikat. AMPPAL on integreerinud oma riistvarasse täieliku nutika laadimisplatvormi. Iga seade saab ühendada kohaliku Wi-Fi võrgu või juhtmega Ethernetiga ning valikuline 4G-ühendus on saadaval kohtades, kus puudub usaldusväärne Interneti-juurdepääs. AMPPAL-i mobiilirakenduse kaudu saavad kasutajad laadimisseanssi alustada ja peatada, vaadata reaalajas voolutarbimist, määrata laadimisgraafikut ja jälgida kumulatiivset energiakasutust. Rakendus toetab ka mitut laadijat ühe konto all, muutes selle praktiliseks kahe EV-ga majapidamistele või väikeettevõtete omanikele, kes haldavad mitut parkimiskohta.

Kommertsrakenduste puhul võimaldab laadija OCPP 1.6J ühilduvus sellel suhelda keskse haldussüsteemiga. See võimaldab kaugseiret, tariifide integreerimist, kasutajate arveldamist ja koormuse haldamist mitme laadimispunkti vahel. Kuna püsivara on õhu kaudu uuendatav, saab AMPPAL lisada uusi funktsioone ja turvapaiku ilma kohapealset külastust nõudmata.

Ideaalsed rakendused seinale kinnitatavate vahelduvvoolulaadijate jaoks

Seinale kinnitatavad vahelduvvoolulaadijad sobivad väga erinevatesse kohtadesse. Privaatses garaažis katab 7,2 kW või 11 kW agregaat üleöö laadimisvajadused ja hoiab laadimiskaablit kenasti hoiul. Autovarjualuses või sõiduteel takistab RFID-juurdepääsuga välistingimustes sobiv seade volitamata kasutamist. Kortermajas saab mitut AMPPAL-i seadet ühendada dünaamilise koormuse juhtimisega, et teenindada elanikke ilma hoone põhivarustust üle koormamata. Töökohal saavad töötajad päeva jooksul vooluvõrku ühendada ja nutikas ajastamise funktsioon saab ühildada laadimise päikeseenergia tootmise või tipptundide väliste tariifidega. Laevadepoodide jaoks pakuvad seinale kinnitatavad vahelduvvoolulaadijad transpordikaubikute ja teenindussõidukite kulutõhusat üleöölaadimist, vähendades sõltuvust avalikust alalisvoolu kiirlaadimise infrastruktuurist.

Korduma kippuvad küsimused seinale paigaldatavate vahelduvvoolulaadijate kohta

K: Mis on seinale kinnitatav vahelduvvoolulaadija ja kuidas see töötab?

V: Seinale paigaldatav vahelduvvoolulaadija on seinale või pjedestaalile kinnitatud elektrisõiduki statsionaarne laadimisjaam. See võtab vahelduvvoolu hoone elektrivõrgust, suhtleb laadimiskaabli kaudu sõidukiga ja edastab turvaliselt vahelduvvoolu sõiduki pardalaadijasse. Seejärel muundab pardalaadija selle vahelduvvoolu alalisvooluks, et laadida kõrgepingeakut. AMPPAL seinale kinnitatavad vahelduvvoolulaadijad järgivad IEC 61851 kontrollpilootstandardit, mis jälgib pidevalt ühendust ja reguleerib laadimisvoolu vastavalt sõiduki soovile ja laadija võimsusele. See disain muudab fikseeritud seinaseadmed turvalisemaks ja võimsamaks kui kaasaskantavad laadimiskaablid.

K: Kui kaua võtab aega elektrisõiduki laadimine seinale kinnitatava vahelduvvoolulaadijaga?

V: Laadimisaeg sõltub laadija väljundvõimsusest, sõiduki pardalaadijast, aku suurusest ja praegusest laadimisolekust. Üldiselt võib öelda, et 7,2 kW laadija suudab anda umbes 7,2 kWh tunnis. Kui sõidukil on kasutatav aku võimsusega 60 kWh, kuluks tühjalt täislaadimiseks umbes 8–9 tundi. 11 kW laadija vähendab selle umbes 5,5–6 tunnini ja 22 kW laadija võib selle lühendada alla 3 tunni, kui sõiduk toetab 22 kW vahelduvvoolu laadimist. Enamik draivereid ei laadi tühjalt, seega on seinale kinnitatava vahelduvvoolulaadijaga tegelikud seansid sageli lühemad. AMPPAL soovitab laadija suuruse määramisel lähtuda sõiduki maksimaalsest vahelduvvoolu laadimissagedusest ja saadaolevast elektrivõimsusest.

K: Kas seinale kinnitatavat vahelduvvoolulaadijat saab paigaldada väljapoole?

V: Jah, kõigil AMPPAL seinale kinnitatavatel vahelduvvoolu laadijatel on IP65 kaitseklass, mis tähendab, et need on tolmukindlad ja kaitstud igast suunast tuleva veejuga eest. Neil on ka löögikindlus IK10 ja need võivad töötada temperatuuridel -30 °C kuni +50 °C. Välispaigaldus eeldab spetsiaalset ilmastikukindlat elektrivarustust, korralikke kaablitihendeid ja sobivat paigalduspinda. Laadija tuleb paigutada nii, et pistik oleks kaitstud otsese seisva vee eest ja kaabel ei tekitaks komistamisohtu. Kvalifitseeritud elektrik peaks objekti üle vaatama ja seadme paigaldama vastavalt kohalikele eeskirjadele.

K: Millist elektrivarustust vajan seinale kinnitatava vahelduvvoolulaadija AMPPAL jaoks?

V: 7,2 kW laadija vajab üldiselt 230 V ühefaasilist toiteallikat, mille nimivõimsus on 32 A. 11 kW laadija kasutab tavaliselt 400 V kolmefaasilist toiteallikat 16 A juures, kuigi mõne ühefaasilise paigaldise saab konfigureerida madalama voolu jaoks. 22 kW laadija vajab 400 V kolmefaasilist toidet 32 ​​A juures. Elektrikilbil peab olema õige nimiväärtusega spetsiaalne kaitselüliti ja juhtmestik peab vastama pidevale koormusele. AMPPAL seadmetel on reguleeritavad vooluseaded, nii et kui olemasolev toide on piiratud, saab laadija seadistada madalamale võimsustasemele, et vältida paneeli ülekoormamist. Dünaamilist koormuse tasakaalustamist saab kasutada ka laadimisvoolu automaatseks vähendamiseks, kui muud leibkonna koormused on suured.

K: Kas AMPPAL seinale kinnitatavad vahelduvvoolu laadijad ühilduvad kõigi elektrisõidukitega?

V: AMPPAL seinale kinnitatavad vahelduvvoolulaadijad ühilduvad kõigi elektrisõidukitega, mis toetavad vahelduvvoolu laadimist tüüp 2 pistiku kaudu, mis on standard Euroopas ja enamiku CCS-iga varustatud sõidukite jaoks üle maailma. 1. tüüpi pistiku versioonid on saadaval sõidukitele, mis kasutavad standardit SAE J1772, näiteks mõned vanemad või imporditud mudelid. Laadimisprotsessi reguleerivad rahvusvahelised standardid, nii et seni, kuni füüsiline pistik ühtib, lepivad laadija ja sõiduk automaatselt kokku sobiva voolu ja pinge üle. Kui sõiduki maksimaalne vahelduvvoolu laadimiskiirus on madalam kui laadija väljund, edastab laadija lihtsalt madalama kiiruse.

K: Milliseid nutikaid funktsioone AMPPAL seinale kinnitatavad vahelduvvoolulaadijad sisaldavad?

V: AMPPAL seinale kinnitatavatel vahelduvvoolu laadijatel on sisseehitatud Wi-Fi ja Ethernet ning valikuline 4G mobiilsideühendus. Rakenduse AMPPAL kaudu saavad kasutajad ajastada laadimisseansse, et kasutada ära madalamaid elektritariife, jälgida reaalajas võimsust, jälgida aja jooksul energiatarbimist ja juhtida juurdepääsu RFID-kaartide abil. Kaubanduslikud mudelid toetavad OCPP 1.6J, võimaldades neid integreerida kolmanda osapoole laadimishaldusplatvormiga arveldamiseks, kaugdiagnostikaks ja koormuse haldamiseks. Laadija püsivara saab värskendada õhu kaudu ja kogu suhtlus krüpteeritakse kasutajaandmete kaitsmiseks.

K: Millised turvakaitsed on AMPPALi seinale kinnitatavasse vahelduvvoolulaadijasse sisse ehitatud?

V: AMPPAL seinale kinnitatavad vahelduvvoolu laadijad sisaldavad mitmekihilist kaitset. Ülevoolukaitse takistab laadijal võtmast rohkem voolu, kui vooluahel vastu suudab. Üle- ja alapingekaitse kaitseb võrgu anomaaliate eest. Maandusvea tuvastamine ja rikkevoolu tuvastamine kaitsevad elektrilöögi eest. Ülepingekaitse kaitseb elektroonikat pingepiiskade eest. Temperatuuriandurid vähendavad laadija ülekuumenemise korral väljundit. TN-C-S maandussüsteemide puhul katkestab PEN-i tõrketuvastus laadimise, kui kaitsemaandus ja nulljuht on kadunud. IP65 korpus lisab kaitset tolmu ja vee eest ning IK10 reiting kaitseb löökide eest. Need funktsioonid töötavad koos, et muuta laadija sise- ja välistingimustes kasutamiseks ohutuks.

K: Kas ma saan hallata mitut seinale kinnitatavat vahelduvvoolulaadijat ühes kohas?

V: Jah, mitut AMPPAL seinale paigaldatavat vahelduvvoolulaadijat saab rühmitada ja võrguna hallata. Kahe elektriautoga kodus saab mõlemat laadijat juhtida ühelt AMPPAL rakenduse kontolt. Kommerts- või mitme korteriga elamuseadetes võimaldab OCPP 1.6J keskhaldussüsteemil jälgida iga seadet, määrata erinevaid juurdepääsutasemeid ja teostada kauglähtestamist. Koormushaldus mitme laadija vahel ei lase kogu voolul ületada saidi saadaolevat voolu. See on eriti väärtuslik kortermajades, töökohtades ja autoparkide depoodes, kus võib olla vaja korraga laadida mitut sõidukit.

K: Mille poolest erineb seinale kinnitatav vahelduvvoolulaadija alalisvoolu kiirlaadijast?

V: Seinale paigaldatud vahelduvvoolulaadija varustab vahelduvvoolu sõiduki pardalaadijaga, mis muudab selle aku alalisvooluks. Vahelduvvoolulaadijad töötavad tavaliselt võimsusega 3,7 kW kuni 22 kW, mistõttu need sobivad laadimiseks mitme tunni jooksul. Alalisvoolu kiirlaadija möödub sõiduki pardalaadijast ja edastab alalisvoolu palju suurema võimsusega, sageli 50 kW kuni 350 kW, võimaldades ühilduvate sõidukite puhul 80% laadimist 20–40 minutiga. Vahelduvvoolu seinale paigaldatavate seadmete ostmine, paigaldamine ja kasutamine on oluliselt odavam ning sagedase laadimise ajal koormavad nad akut vähem. Igapäevaseks kasutamiseks kodus või tööl on seinale kinnitatav vahelduvvoolulaadija peaaegu alati praktilisem ja ökonoomsem valik.

K: Millist hooldust vajab seinale paigaldatav vahelduvvoolulaadija AMPPAL?

V: Hooldusnõuded on minimaalsed. Laadijat tuleb perioodiliselt kontrollida kaabli, pistiku ja korpuse nähtavate kahjustuste suhtes. Pistiku tihvtid tuleb hoida puhtad ja kuivad ning kaablit tuleb hoida integreeritud konksu otsas, kui seda ei kasutata. Elektripaneeli välist RCD-d või RCBO-d tuleks testida vastavalt kohalikele eeskirjadele, tavaliselt iga kuue kuu tagant. AMPPAL soovitab kaubanduslike paigalduste või karmides keskkondades töötavate seadmete professionaalset ülevaatust kord aastas. Püsivara värskendused tarnitakse kaugjuhtimisega rakenduse või OCPP platvormi kaudu, seega pole füüsilist teenindust tavaliselt vaja.
