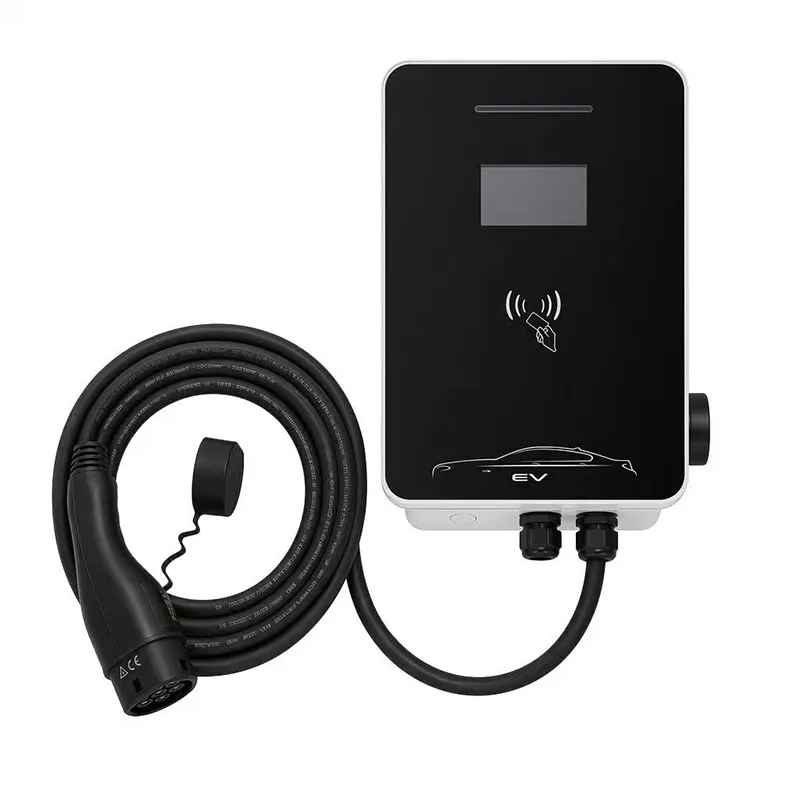

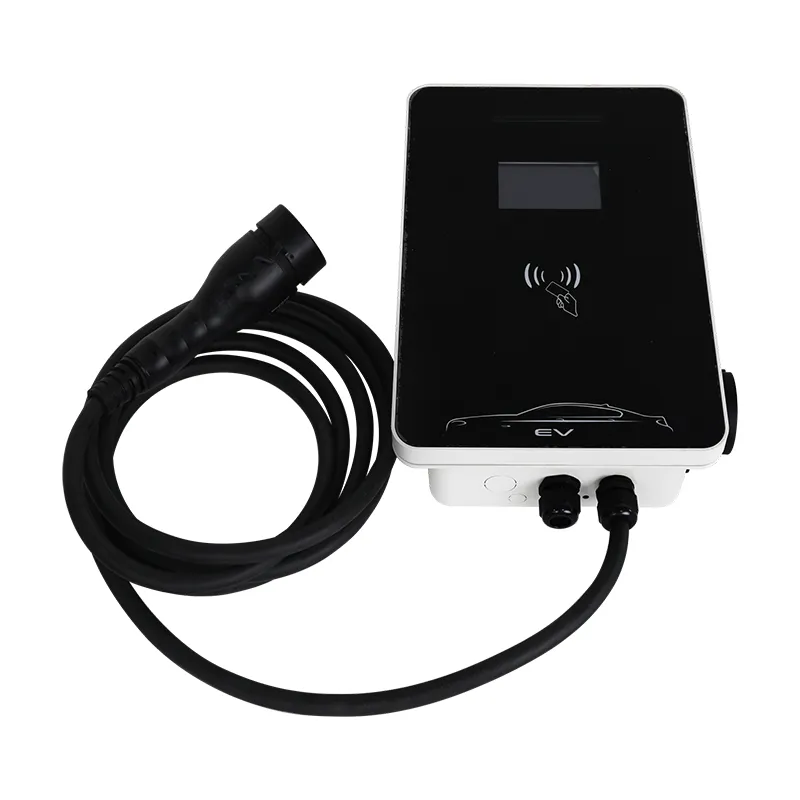

11 kW vahelduvvoolu Wallbox EV laadija elu- ja töökoha laadimiseks

Kolmefaasiline 11 kW: vaikne uuendus, mis sobib vanadele hoonetele

11 kW vahelduvvoolu Wallbox EV laadija elamute ja töökohtade laadimiseks on suurim võimsus, mida saate tavaliselt vanale hoonele lisada ilma tänavatrafot puudutamata.

Kolmefaasiline 380 V toide 16 A faasi kohta annab 11 kW, tarbides samal ajal vähem voolu kui ühefaasiline 7 kW seade. See intuitiivne fakt on kogu selle RZ-jaama lugu.

1970. aastate kortermaja, väikese töökoja või taluhoone jaoks on kolmefaasilise võimsuse lisamine sageli lihtsam kui ühefaasilise toite uuendamine – sest faasid on juba olemas ja ootavad.

See leht räägib sellest ümberehitusteest: mida 11kW RZ vajab, mida teie elektrik kontrollib ja millal kolmefaasiline ületab tõeliselt ühefaasilise.

Miks on 16A faasi kohta võrgule kingitus?

380 V kolmefaasilise pinge korral võrdub 11 kW vaid 16 A faasi kohta. Ühefaasiline 7kW laadija tõmbab ühel faasil 32A – ühe juhtme voolutugevus on kaks korda suurem.

Kaableid soojendab, kaitselüliteid pingestab ja pinget langetab vool, mitte toide. 11 kW jaotamine kolmes faasis vähendab koormust juhtme kohta, mistõttu paljud kommunaalettevõtted kiidavad heaks kolmefaasilise vahelduvvoolu laadimise, kui nad keelduvad suuremast ühefaasilisest laadimisest.

Praktikas tähendab see seda, et 16A kolmefaasiline vooluahel on sageli vanades hoonetes (ahjud, boilerid, töökojamasinad) juba olemas ja laadija lisamine sellele ei pruugi vajada muud kui varulüliti asendit.

See jätab ka pearuumi. Kui hoone hiljem lisab päikeseenergiat või teise laadija, neelab kolmefaasiline plaat selle ilma kaabli ümbertõmbamiseta.

Mida tähendab vanema jaotusplaadi moderniseerimine

Teie elektrik koostab lühikese kontrollnimekirja: veenduge, et hoones on tegelikult kolmefaasiline (neli juhtmest sissetulevas toiteallikas – kolm faasi pluss null), mõõtke iga faasi kohta olemasolev koormus ja leidke DIN-i varuasend RCD-ga 16A või 20A kaitselüliti jaoks.

Enamiku uuenduste puhul ei vaja laadija uut kaablit tänavale – piisab 5x2,5 mm2 juhtmest plaadilt jaamani, mis garaaži seina jaoks on lühike ja odav tõmme.

Kui hoone on ainult ühefaasiline, on aus vastus, et 11kW RZ on vale toode. 7 kW ühefaasiline jaam on õige, välja arvatud juhul, kui olete nõus rahastama kolmefaasilise arvesti uuendamist – see kulu on riigiti väga erinev.

Saadame igale jaamale elektriku konfiguratsioonikleebise (kaitselüliti nimiväärtus, pöördemomendi väärtused, RCD tüüp), et kontrolli paberimajandus oleks lihtne.

Tehnilised andmed

Ühefaasiline vs kolmefaasiline: mitmelahtri matemaatika

Võrrelge kahte hoonet, millest igaüks soovib kahte laadimiskohta.

Hoones A kasutatakse kahte ühefaasilist 7kW jaama: ühes faasis kokku 64A (või käsitsi jagatud), kahte 32A kaitselülitit ja väikese trafo faaside tasakaalustamatuse oht.

B-hoones kasutatakse kahte kolmefaasilist 11 kW jaama: 32 A faasi kohta kokku, mis on konstruktsiooni järgi tasakaalustatud, ja iga lahter laeb 11 kW võimsusega autot peaaegu 60% kiiremini kui 7 kW.

Kaldepunkt on lihtne: kui plaanite kaks või enam lahtrit – või ühte lahtrit, mis peab teenindama 11 kW võimsusega autot –, võidab kolmefaasiline võimsus ja tasakaal. Üks lahter, ühefaasiline toide: jää ühefaasiliseks.

Kiiruse kontekstis laadib 11 kW 60 kWh aku 20%-lt 80%-le umbes 3,5 tunniga – piisavalt kiiresti töökojas või depoos päevasel ajal liikumiseks.

Saidid, kus 11kW kolmefaasiline on õige vastus

1) Kolmefaasiliste laudistega kortermajad ja HOA garaažid - üks jaam teenindab järjest paljusid elanikke. 2) Väikesed töökojad ja depood 3-5 EV-ga - kaubikud ja kaubaveokid on marsruudi vahel tasulised. 3) Talud ja maakinnistud 380V põllumajandusvarustusega. 4) Kolmefaasilise köögiga hotellid ja B&B-d – sama plaat toidab laadijat üleöö. 5) Kõik kohaplaneerimisel päikesepatareid – kolmefaasiline laadimispaar loomulikult kolmefaasiliste inverteritega.

Ühine joon: kolmefaasilisus on juba olemas. Kui see on olemas, maksab 11 kW paigaldamine vaevalt rohkem kui 7 kW ühefaasiline ja kahekordistab ühilduvate autode laadimiskiirust.

Vastavus- ja kontrolliprotsess

Vastavus põhineb IEC 61851-1:2017 3. režiimi testimisel, millele on välja antud CE-märgis.

Testiga kontrollitud IP54 sissepääsukaitse; töörežiim -20C kuni +50C.

100% tootmiskatse: maanduse katkematus, 500 V alalisvoolu isolatsioon, 1,5 kV dielektriline vastupidavus.

Iga projekteerimistsükli prooviühikuid pihustatakse soolaga 96 tundi ja kontaktorit tsüklistatakse pool miljonit korda enne projekti allkirjastamist.

OCPP 1.6J vastavust kontrolliti enne saatmist mitme suurema taustaprogrammiga.

Tehase sertifikaadid CE, TUV, CB ja UL, auditeeritud väliste teavitatud asutuste poolt.

RZ-jaama ehitamine: 8-astmeline tehasevool

1) Automatiseeritud optilise kontrolli ja konformse kattega SMT-plaadid. 2) Toitesektsioon - kolmefaasiline kontaktorikomplekt, arvesti liides, OCPP kontroller - juhtmega ja pöördemomendiga kontrollitud. 3) Korpuse komplekt, tellimisel paigaldatud ekraanitasku. 4) 5 m 2. tüüpi kaabel läbi pöördemomendiga juhitavate tihendite. 5) Reaalajas funktsionaalne test, mis sisaldab tõelist kolmefaasilist koormust ja OCPP käepigistust. 6) High-pot ohutuse test. 7) Jadamärgistus ja püsivara konfiguratsioon. 8) Karbis koos paigalduskomplekti ja elektriku konfiguratsioonikleebisega; 24-tunnine sissepõlemisproov partii kohta.

Yueqingi tehas (Zhejiang) juhib vahelduv- ja alalisvooluliine eraldi; lehtmetall pärineb FANUCi (Shanghai) ja TRUMPF-i (Saksamaa) partneritega ehitatud robotrakkudest. Aastane võimsus ületab ühe miljoni ühiku.

Uuendustellimuste puhul saame enne saatmist eelseadistada püsivara teie riigi võrgukoodi jaoks – öelge oma müügikontaktile, kuhu seade läheb.

Enne tellimist: kontrollige oma tahvlit, arvestit ja kaablit

Kolm kontrolli otsustavad, kas 11kW RZ on ühepäevane paigaldus või projekt: 1) Kas arvestil või plaadil on kolm faasi? 2) Kas on olemas varulüliti asend, kus on ruumi A- või B-tüüpi RCD-le, 30 mA? 3) Kas pardalt parkimiskohani on 2,5 mm2 juures alla umbes 30 m (pikemad jooksud vajavad 4 mm2)?

Kui kõik kolm on jah, otsite lihtsaimat saadaolevat suure võimsusega vahelduvvoolu installimist. Kui esimene ei ole, lõpetage - ostke ühefaasiline seade.

Ärge unustage auto külge. Jaam on valmis 11 kW, kuid teie auto peab aktsepteerima kolmefaasilist vahelduvvoolu võimsusega 11 kW. Paljud teevad; Ainult 7kW autod laadivad lihtsalt 7kW ühe faasiga – jaam tegeleb sellega automaatselt.

Soovitame saata meile e-kirjaga tahvli foto; meie insenerid vastavad ühe tööpäeva jooksul jah/ei ja katkestussoovitusega.

Miks AMPPAL moderniseerimiseks ja mitme seadmega objektidele

Zhejiang Anfu New Energy Technology on tootnud madalpinge- ja laadimisseadmeid alates 2014. aastast ning Yueqingis töötab 260 töötajat.

Tootmine kestab 15-20 tööpäeva alates tellimuse kinnitamisest. Kas vajate esmalt üht seadet, mida oma jaotusplaadi suhtes testida? Proovid lendavad välja 3-5 päevaga.

Alates 100 ühikust kohandame logo, kaabli, ekraani ja korpuse värvi ning eelseadistame püsivara vastavalt teie riigi tarnekonfiguratsioonile.

Võrgu kinnituse paberimajandus: CE-deklaratsioon, IEC-testiaruanne, käsiraamat, tehase ülevaatuse sertifikaat.

Meie seadmed töötavad enam kui 40 turul ja kontsernis on töös üle 200 oma jaama.

Proovi MOQ 1 ühikut; mahuastmed alates 20 ühikust.

Kolmefaasilise jaama pakkimine ekspordiks

11 kW võimsusega RZ tarnitakse 460 x 340 x 200 mm karbis, brutokaal on umbes 8,5 kg – lisaraskuseks on kolmefaasiline kontaktorikomplekt. Õhutranspordi ülikonnad 1-10 ühikut; 24 kaubaalus liigub kulleriga kaubaaluste teenusega 5-7 päevaga Euroopasse.

20-jalases konteineris on oodata ligikaudu 480 ühikut, alustele asetatud 20 kasti kaubaaluse kohta ja pakendatud.

Kaubandustingimused kehtivad FOB Ningbo või Shanghai, EXW ja CIF on saadaval. Paberitöö hõlmab kaubaarvet, pakendinimekirja, CE-deklaratsiooni ja päritolusertifikaati; makse L/C või D/P kaudu.

Garantii ja tehnilise toe tingimused

2-aastane garantii tootmisdefektidele; kaubanduslikud saidid saavad eeliskäsitluse.

Varuosad (OCPP kontroller, kontaktorikomplekt, ekraan, kaabel) lähetatakse 7 tööpäeva jooksul.

Tasuta kaugtugi: meie insenerid viivad teie elektrikule fotode või videoga läbi moderniseerimise ja vastavad ühe tööpäeva jooksul.

Garantii ajal on kaasas püsivara värskendused ja konfiguratsiooniabi.

Uuendusprojektide puhul, mis vajavad kohapeal kvalifitseeritud elektrikut, töötame teeninduspartnerite kaudu Saksamaal, Prantsusmaal ja AÜE-s.

Uuendage, mida tohib ja mida mitte

Vale: eeldades, et hoone on kolmefaasiline, kuna sellel on kolm kaitsmeid. Paremal: kontrollige arvesti juures faasitestiga või küsige utiliitilt – kolm kaitsmet võivad olla ühefaasilised jaotatud.

Vale: faaside tasakaalustamine katse-eksituse meetodil. Paremal: laske elektrikul mõõta faasikoormust ja määrata laadija kõige vähem koormatud komplektile.

Vale: 20A kaitselüliti kasutamine 1,5 mm2 juhtmestikuga. Paremal: sobitage kaabli ristlõige pikkusega - 2,5 mm2 alla 30 m, 4 mm2 kaugemal.

Vale: toitekaabli juhtimine läbi ukseava või sõidutee. Paremal: viige toru mööda seina seadmeni.

Vale: RCD tüübi ignoreerimine. Paremal: sobitage tüüp A või B, 30 mA, vastavalt konfiguratsioonikleebisele – jaama alalisvoolu lekkeandur eeldab seda.

Väliaruanded kolmefaasilistelt saitidelt

Bulgaarias Sofias asuv korter HOA lisas 1970. aastate ploki kolmefaasilisele plaadile ühe 11 kW RZ. Kakskümmend üks majapidamist jagavad jaama OCPP taustaprogrammi RFID ajakava kaudu; tahvlil oli vaja ühte varuks kaitselüliti asendit ja ei midagi muud. Varahoidja märkus: esimene elektrik tsiteeris paneeli täielikku vahetust ja teine ​​leidis varu DIN-pesa – erinevus seisnes teadmistes, mitte riistvaras.

Poolas Krakowis asuv kullerdepoo juht haldab kolme üksust 12 kaubaauto jaoks. Päevane käive on asja mõte: kaubikud laadivad liinide vahel 3,5 tundi ja 11 kW muudab selle sobivaks. Tema kaebus: fikseeritud kaabel on 5 m ja üks parkimisrida vajas pikenduskaablit, mille ta pidi hankima kohapeal, kuna me ei tarni neid.

Saksamaal Alam-Saksi liidumaal asuv taluühistu toidab kahte jaama põllumajanduslikust 380 V toiteallikast, mida jagatakse viljakuivatitega. Faasid toimivad, sest sügisel on kuivatamise tipp ja talvel laadimise tipp – need ei lange kunagi kokku. Nende väike häda: talvine püsivara vajas kaugvärskendust, mille ajakava koostamine võttis päeva, kuna ühistu Wi-Fi asub eraldi hoones.

Kolmefaasilised küsimused, sirged vastused

K: Minu auto laeb ainult 7 kW ühefaasilise võimsusega. Kas 11 kW on raisatud?

V: Jaam kohandub ja annab 7kW; hoiate oma järgmise auto jaoks kolmefaasilist rada.

K: Kas ma saan selle installida ilma kolmefaasilise toiteta?

V: Ei – see vajab kolmefaasilist 380 VAC; ühefaasiliste objektide jaoks valige 7 kW RZ.

K: Kas 11 kW vajab kommunaalteenuste luba?

V: Tavaliselt mitte 16A faasi kohta, kuid kinnitage oma edasimüüjaga; mitmed riigid vabastavad kuni 11 kW vahelduvvoolu laadijad teavituskohustusest.

K: Kui kiiresti laeb 11 kW?

V: Umbes 60 km sõiduulatus tunnis; 60 kWh aku töötab 20–80% umbes 3,5 tunniga.

K: Kas ekraani saab hiljem lisada?

V: See on tehase valik; tellige see koos seadmega, kuna kuvaritasku tagantjärele paigaldamine pole otstarbekas.

K: Mis saab siis, kui hoone faasid on tasakaalustamata?

V: Taustaprogramm saab seansse ajastada ja elektrik saab ühendada laadija kõige vähem koormatud faasikomplektiga.

K: Kas 16A faasi kohta on vana juhtmestiku jaoks raske?

V: Ei – 16A on tavapärane ehituspraktika; riskantsem vool on 32A ühefaasiline, mida see seade väldib disainiga.

K: Kas ma vajan uut arvestit?

V: Tavaliselt mitte; kui teie arvestil puudub kolmefaasiline register, vahetab kommunaalettevõte selle – mitmes ELi riigis tasuta.
