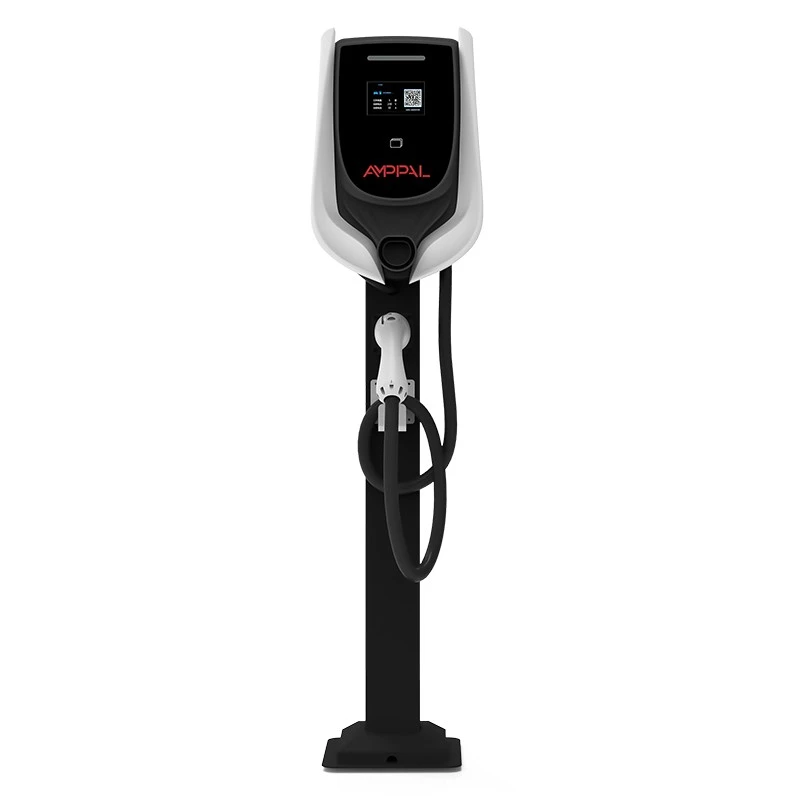

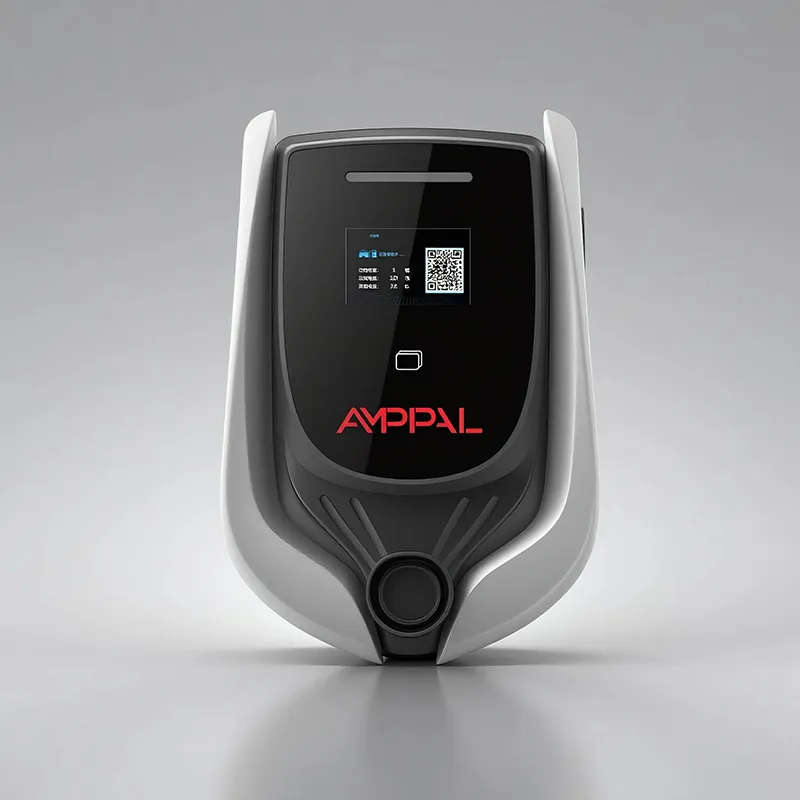

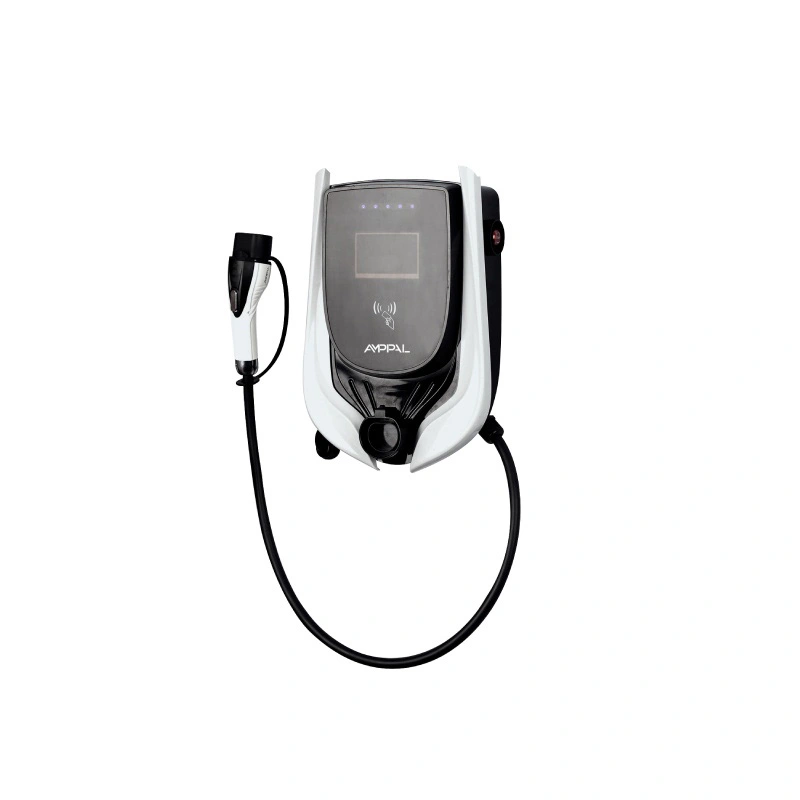

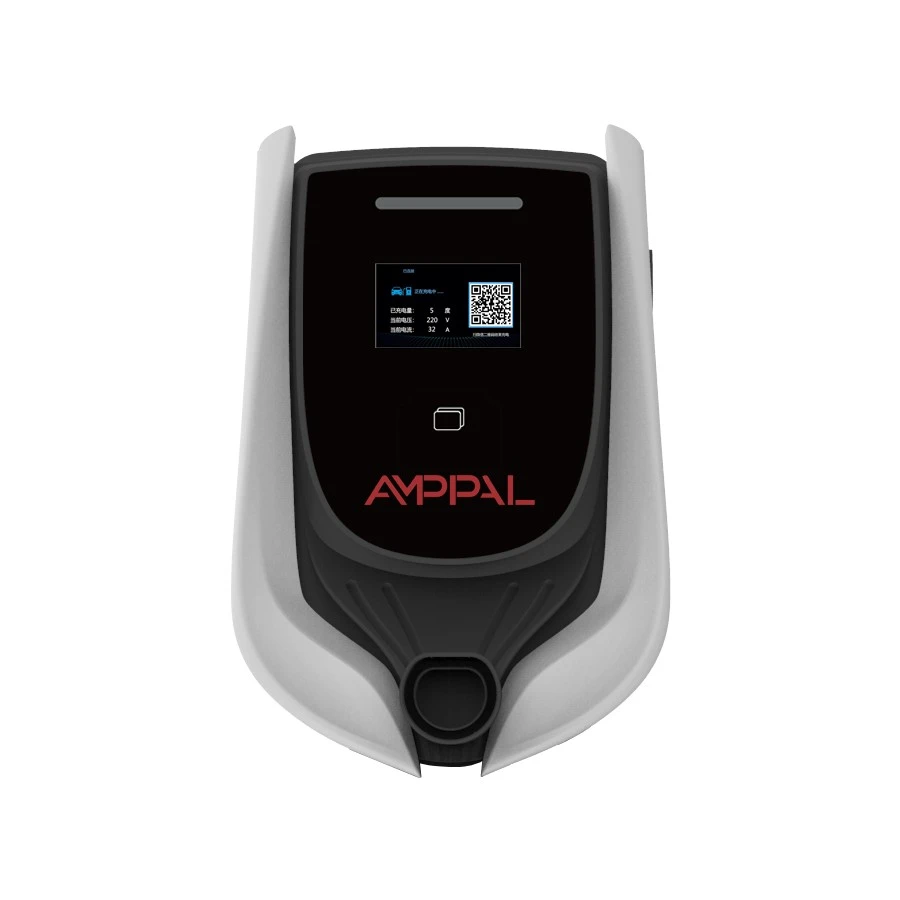

7 kW OCPP Smart AC EV laadimisjaam äripindadele

Miks on UL-i sertifikaat USA-s olulisem kui võimsusreitingud?

Ameerika Ühendriikides loeb sertifikaat rohkem kui kilovatid - ja sertifikaat on UL. See 7 kW jaam (mudel AF-AC-7-L/B-A-M-4-SD-P) ei ole Euroopa toode, mida müüakse ameeriklastele; see on elektrisõidukite toiteplokk, mis on ehitatud, testitud ja dokumenteeritud vastavalt kahele UL standardile, mida USA ametiasutused tegelikult kontrollivad: UL 2202 ja UL 2231-2.

Erinevus ELi ja USA-sse müümise vahel on erinevus enesedeklaratsiooni ja kolmanda osapoole kirje vahel. CE on tootja deklaratsioon Euroopa turule; USA ehitusinspektorid, kindlustusandjad ja kommunaalettevõtted otsivad UL-i ning paljud kommunaalteenuste allahindlusprogrammid lihtsalt keelduvad seadmest ilma selleta.

NEC artikkel 625 on koodeks, mis reguleerib elektrisõidukite laadimisseadmete paigaldamist ja inspektorid rakendavad seda kohaliku omavalitsuse kaudu, millel on jurisdiktsioon. UL-nimekirjas olev jaam, millel on selge nimesilt, muudab loavestluse lühikeseks. See on tõeline toode: paberimajandus, mis suletakse, load, mis läbivad, ja kindlustus, mis jääb rahulikuks.

Selle jaama kuus vastavuspõhist eelist

UL 2202 loend hõlmab kogu laadimissüsteemi, mille USA projekti insenerid lisasid tehniliste andmete lehele.

UL 2231-2 hõlmab personalikaitse vooluringi, löögikindluskihi inspektorid kontrollivad enne pingestamist.

240 V ühefaasiline pinge 32 A vastab standardsele Põhja-Ameerika elamu- ja väikekommertsteenusele.

RFID pluss OCPP 1.6j muudab jaama arveldatavaks varaks, mitte mitteresidentidele tasuta müügikohaks.

IP54 tihendus ja ≤40 dB mürareiting hoiavad selle elujõulisena garaažides, autovarjualustes ja siseparklates.

Nimesildil olevat UL-märki saab kontrollida UL-i veebikataloogis, nii kontrollivad ostjad enne tellimuse esitamist.

Tehnilised andmed

Kasutuselevõtt kogu USA-s ja Kanadas

Mitmepereelamud osariikides, kus kehtivad EV-valmidusega ehitusnormid, kus iga parkimiskoht on eelnevalt ühendatud 240 V pingega.

Töötasu võtmine töötajate osade eest koos kulude katmisega OCPP taustaprogrammi kaudu.

Korterelamu garaažid Kanadas, kus juhatus vajab omanikupõhist mõõtmist ja juurdepääsukontrolli.

Hotelli- ja jaemüügiparkla, kus külastajad maksavad öö eest ja folio eest.

Kerged autopargid sõidavad kaubikud ja pikapid, mis pargivad 8–10 tundi ja vajavad usaldusväärseid 32A seansse.

Mida UL 2202 ja UL 2231-2 tegelikult kontrollivad

UL 2202 on elektrisõidukite laadimissüsteemi seadmete ohutusstandard: kogu jaama ehitus, juhtmestik, isolatsioon ja tulekahju käitumine tava- ja rikketingimustes. Selle läbimine tähendab, et UL-i insenerid on ümbrise, kontaktori, trükkplaadi paigutuse ja termilise disaini üle vaadanud vastavalt avaldatud nõuetele.

UL 2231-2 on personalikaitse standard. See juhib vooluringi, mis takistab elektrilöögi saamist, kui kasutaja ühendab, eemaldab või puudutab märga pistikut: maanduse järjepidevuse kontrollid, lekkevoolu jälgimine ja mehhanismid, mis vabastavad väljundist enne kontakti pinge all oleva osaga.

Mõlemad kirjed asuvad UL-i avalikus kataloogis mudelinumbri all, nii et elektriinspektor Texases ja korteriinsener Torontos näevad täpselt sama sertifikaati, mille me teile saadame. Ei mingeid valguskoopiamänge ega UL-ga samaväärset keelt – selle tõestuseks on nimekiri.

Peale UL-i: tootmise kvaliteedi tagamine

Iga tootmispartii jälgitakse seerianumbri järgi selle testimisdokumentideni, mida säilitame kümme aastat.

Iga jaam läbib enne pakkimist täieliku hipot- ja isolatsioonitesti; läbimise väärtused logitakse.

Iga püsivara järku käitatakse enne väljalaskmist võrdlustaustaprogrammiga, nii et värskendus ei saa teie arvelduse integreerimist vaikselt katkestada.

RFID-lugeja vahemikku, LCD kontrasti ja LED-riba funktsiooni kontrollitakse igas seadmes, mitte ei võeta proovi.

IP54 ja akustilised (≤40 dB) tulemused kontrollitakse tootmisnäidiste põhjal ja registreeritakse partii kirjega.

Tehase enda kvaliteedisüsteemi auditeeritakse UL-i järelevalveprogrammi raames, nii et nimekiri jääb kehtima.

Metallist lehtmetallist valmis jaamani: kaheksa sammu

Liin jagab Zhejiangi ülikoolilinnakut, mis tarnis 2024. aastal üle miljoni laadimisüksuse, koos FANUCi robotitega ja korpustes TRUMPF laserlõikuritega.

1. Korpuse teras on laserlõigatud, pidurdatud ja pulbervärvitud.

2. Tihendid ja IP54 tihenduspinnad on paigaldatud ja kontrollitud.

3. Toite- ja sideplaadid on SMT-ehitatud ja reflow-jootmisega.

4. LCD, LED-riba ja RFID-moodul on paigaldatud ja kalibreeritud.

5. Tarkvara on laaditud ja ükski üksus ei möödu sellest jaamast enne, kui on lõpetanud reaalajas käepigistuse meie võrdlustaustaprogrammiga.

6. Etherneti, 4G, WiFi ja RS485 teid kasutatakse järjestikku.

7. Hipoti, isolatsiooni ja sissepõlemise testid tehakse igas jaamas.

8. Nimesildid, UL-märgid ja karbid lähevad enne QC templit.

Vastavuse kontroll: kas see jaam sobib teie saidile?

See jaam sobib USA ja Kanada saitidele, kus on 240 V ühefaasiline teenus, 32A vooluahel ühe müügipunkti kohta ja vajadus juurdepääsu kontrolli või arveldamise järele. EV-valmiduskoodidega omavalitsused, kommunaalteenuste allahindlusi taotlevad üürileandjad ja spetsialiseerunud projekte ehitavad töövõtjad leiavad, et UL-i paberimajandus teeb nende eest poole müügitööst.

Kolmel juhul on tegemist vale tootega. Saidid, kus on kolmefaasiline teenus ja 11 kW võimsuse nõuded, peaksid selle asemel kasutama 11 kW OCPP-jaama. Kohad, mis vajavad alla 30-minutilist käivet, vajavad alalisvoolu, mitte seda vahelduvvooluseadet. Ja sait, millel pole kavatsust hallata kasutajaid ega arveid, võib lihtsama mudeli puhul raha säästa – RFID- ja OCPP-pakk on oma kulusid väärt ainult siis, kui keegi neid haldab.

Enne tellimist kinnitage oma elektrikuga kolm asja: teenus on 240 V, katkestusahel on 32A pidevaks ja parkimisalal on võrgutee (Ethernet, mobiilside signaal või WiFi) või kinnitatud võrguühenduseta tööplaan. Meie insenerid kaardistavad teiega ühenduse mõlemal juhul.

Miks USA paigaldajad valivad AMPPALi?

15-20 tööpäeva tellimusest lähetamiseni, mis sobib ehitusgraafikutega paremini kui tavalised OEM-i teostusajad.

OEM-i valikud: teie kaubamärk korpusel, alglaadimisekraan ja RFID-kaardid ning standardvarustuses ingliskeelsed kasutusjuhendid.

UL 2202 ja UL 2231-2 sertifikaate ning tehase CE-, TÜV- ja CB-faile jagatakse teie spetsifikatsioonimeeskonnaga.

MOQ lepitakse kokku tellimuse alusel; töövõtjad ja turustajad alustavad tavaliselt 20–50 ühikuga.

Me käitame ise üle 200 laadimisjaama, nii et USA ostjad räägivad meeskonnaga, kes ka laadijaid haldab, mitte ainult ei müü.

Ekspordi pakkimine, konteinerite laadimine ja paberimajandus

Iga jaam tarnitakse 58 × 42 × 30 cm mõõtmetega vahtplastiga karbis, brutomass umbes 12 kg, koos seinakinnitusega, stardi RFID-kaartide ja juhendiga. Kastidel on mudeli nimesilt ja UL-loendi märk, et neid oleks lihtne sadamas kontrollida.

Kaubaaluste mereveoks kulub 24-30 jaama kaubaaluse kohta ja ligikaudu 300 40 HQ konteineri kohta; segakoormus 3,5 kW ja 11 kW OCPP jaamadega on tootevalikut ehitavatele turustajatele rutiinne.

USA tollimaaklerite jaoks koostatakse dokumendid: kaubaarve, pakkimisnimekiri, päritolusertifikaat ja UL sertifikaatide koopiad. Tsiteerime EXW, FOB Ningbo või CIF-i ja saadame Ningbo või Shanghai kaudu.

Garantii ja kohalik tugistruktuur

Kaheaastane garantii jaama ja sisemoodulite tootmisdefektide vastu.

Tugitunnid kattuvad USA ajavöönditega ja kaugdiagnostika loeb teiega kõne ajal OCPP logisid.

Lugejad, LCD-paneelid ja toitemoodulid tarnitakse laost 3-5 tööpäevaga.

Püsivara värskendused suruvad eemalt läbi taustaprogrammi; UL-loendis olevaid komponente ei vahetata kunagi asenduste vastu.

Viis aastat varuosakate jätkub ka pärast selle mudeli tootmise lõpetamist.

Paigaldus- ja kasutusvead, mida tuleb vältida

Vale: jaama pingestamine enne, kui kohalik omavalitsus on loa allkirjastanud. Paremal: loa väljavõtmine, UL-i loendi näitamine ja pärast kontrollimist pingestamine.

Vale: jaama maandumine jagatud 50A vooluringile koos teiste koormustega. Paremal: spetsiaalne 32A pidev nimivooluahel varise kohta, NEC 625 järgi.

Vale: maapealse kontrolli vahelejätmine, kuna „see töötas eelmisel saidil”. Paremal: kontrollige kohapeal maandust ja maanduse järjepidevust; UL 2231-2 kaitse sõltub sellest.

Vale: ühe RFID-kaardi andmine tervele hoonele. Paremal: kasutajapõhised kaardid, nii et OCPP tehingulogi jääb arveldamisel oluliseks.

Vale: võrgutõrke eeldamine blokeerib jaama. Paremal: tuntud kaardid võtavad tasu kohalikust loendist ja tehingud laaditakse üles, kui link naaseb.

Põhja-Ameerika paigaldajate ja autoparkide tagasiside

Dallas-Fort Worthi metroo elektritöövõtja paigaldas 2025. aastal kolme mitmepereelamuprojekti juurde 30 jaama. Ta ütleb, et UL-i toimik lühendas tema loavestlusi nädalatelt päevadele ja tema ainus kaebus on see, et 12 kg kaaluv seade on kahe inimese tõstuk redelil – tema meeskond kasutab nüüd abilist igal alusel.

Torontos asuv kortermaja haldab nelja jaama maa-aluses garaažis. Kinnisvarahaldur ekspordib iga kuu omaniku kWh aruanded; üks häda on LCD-ekraani ingliskeelsed menüüd, mille frankofoni omanik esimese kuu jooksul märgistas.

Chicago autopargi järelevaataja võtab kaheksas jaamas öö jooksul tasu 12 töökaubikust. Seansid on olnud usaldusväärsed ühe Illinoisi talve jooksul; tema märkus meile oli, et LED-riba on piisavalt hele, et lugeda lõikepuhvrit pimedas kohas, mida ta loeb funktsiooniks, kuigi tema öises vahetuses töötav juht nimetab seda "majakaks".

Vastavusküsimused USA ostjate käest

K: Mida tähendab UL nimekirjas selle jaama jaoks?

V: UL-i insenerid vaatasid üle ja testisid kogu seadme UL 2202 ja UL 2231-2 järgi ning loend jääb tehase järelevalve alla.

K: CE on USA-s aktsepteeritud, eks?

V: Ei. CE on ELi turu deklaratsioon; USA jurisdiktsiooni kuuluvad ametivõimud otsivad kolmandate osapoolte kirjeid, nagu UL, ja paljud kommunaalettevõtted nõuavad neilt allahindlusi.

K: Mis on NEC 625?

V: riikliku elektrikoodeksi artikkel, mis hõlmab elektrisõidukite laadimisseadmete paigaldamist – vooluahela suuruse, maanduse ja lahtiühendamise nõudeid.

K: Kas paigaldamiseks on vaja luba?

V: Enamikus USA ja Kanada jurisdiktsioonides jah, ja UL-i loend on täpselt see, mida inspektor soovib andmesildil näha.

K: Kas see laeb USA turu elektriautot?

V: Jah, see pakub 240 V ühefaasilist pinget kuni 32 A, teie turu jaoks konfigureeritud pistikuvariandiga.

K: Kas kehtivad kommunaalteenuste allahindlused?

V: Paljud USA kommunaalteenused nõuavad allahindlusi UL-loendis olevatele seadmetele; kontrollige oma kohaliku utiliidi programmide loendit.

K: Mis siis, kui parkimisalal pole internetti?

V: Jaam peab kohalikku volituste loendit ja salvestab tehingud, laadides need üles, kui link on saadaval.

K: Kuidas kommertsarveldamine toimib?

V: RFID-kaardid kaardistatakse OCPP-taustaprogrammi kontodega, mis muudab seansid arveteks või jaotamisaruanneteks.
