Suuremahulised aku energiasalvestite kasutuselevõtt hõlmavad tavapäraselt ulatuslikku kohapealset montaažitööd, mis toob projektimeeskondadele kaasa planeerimisriske, juhtmestiku tõrkeid ja pikemaid kasutuselevõtuaegu.Kasuliku mahutiga aku energiasalvestussüsteemtarnib eeltestitud, tehases integreeritud megavatt-klassi salvestusseadmeid, mis on valmis kohapealseks paigutamiseks ja ühendamiseks. Selles artiklis käsitletakse selle kahe võimsusega variante, sisseehitatud ohutusarhitektuuri, tootmistöövooge, reaalset projekti tagasisidet ning peamisi kaalutlusi, mida arendajad ja EPC-meeskonnad hindavad konteinerivormingus energiasalvestusvarasid.
Sellel lehel – jaotisele liikumiseks klõpsake linke

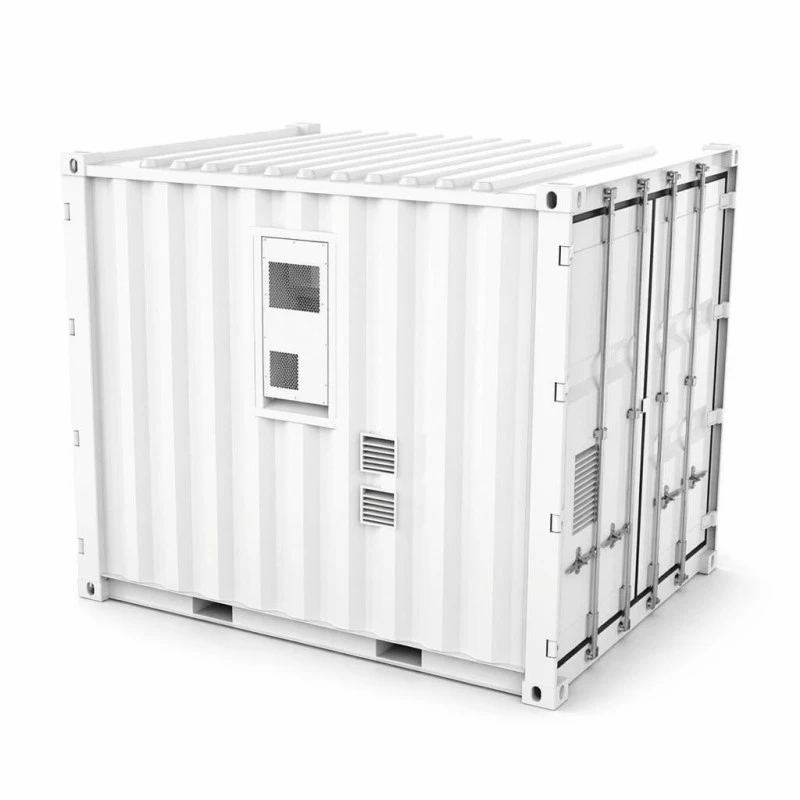

1. Mis saabub konteineripõhiste ladustamisprojektide jaoks veokile
Tavapärased megavatt-tunni salvestusprojektid teostavad enamiku koostetoimingutest kohapeal. Akud tarnitakse kaubaalustel, rackkonstruktsioonid püstitatakse kohapeal, suur hulk välikaabeldusi suunatakse ja ühendatakse ning suur osa kasutuselevõtu ajakavast kulub ära, lahendades kohapeal paigaldamisel tekkinud juhtmestiku vead.Kasuliku mahutiga aku energiasalvestussüsteemmuudab selle tüüpilise projektijärjestuse vastupidiseks.
Täielik akukomplekt, õhkjahutusega termilise tsirkulatsiooni riistvara, kaks tulekustutussõlme ja täielik jälgimiskaabeldus on täielikult integreeritud Yueqingis asuvatesse tehastesse. Iga alamsüsteem läbib enne tarnimist kombineeritud süsteemitaseme testimise 3048*2438*2591-millimeetrises korpuses. Pärast projekti ruumidesse tarnimist asetavad töökoha meeskonnad konteineri ettevalmistatud betoonalustele, juhivad alalisvoolu alumine kaabeldus objekti PCS-i ja EMS-riistvara suunas ning jätkavad seejärel kasutuselevõttu. Monteerimise ja süsteemi valideerimise nihutamisel tehase töövoogudesse ei hõivata need kriitilised ülesanded enam projekti kriitilise tee ajaskaala, mis on põhiväärtuse pakkumine konteinerilaadse lahenduse valimiseks diskreetsete riiulipõhiste salvestussüsteemide asemel.
2. Kahe võimsusvariandi ülevaade ja peamised tehnilised parameetrid
Sama füüsiline konteineri jalajälg toetab kahte erinevat energiavõimsuse konfiguratsiooni, 1060 kWh ja 1215 kWh. Projekti tsiviilehitus, betoonpõrandate spetsifikatsioonid ja kraana tõsteplaanid jäävad muutumatuks sõltumata sellest, milline variant valitakse, lihtsustades ehitusplatsi ettevalmistustööd. Stringi arhitektuur on iga konfiguratsiooni puhul erinev: 48 akut rakendavad 4P264S topoloogiat 1060 kWh jaoks (nominaalne 844,8 V alalisvool) ja 55 akut rakendavad 5P242S topoloogiat, mis annab 1215 kWh (nominaalne 774,4 V alalisvoolu). Mõlemad variandid hoiavad väljundit laialdaselt aktsepteeritud 680–950 VDC tööaknas, mis ühildub enamiku suuremahuliste PCS-riistvaraplatvormidega.
Standardne laadimis- ja tühjendusvool on 200 A mõlema versiooni puhul, mis töötavad 0,5 C kiirusega, joondades alalisvoolupoolse väljundi tüüpiliste projekti siini arhitektuurinõuetega. Maksimaalne süsteemitaseme efektiivsus ulatub 88 protsendini, mõõdetuna ühe täislaadimis- ja tühjenemistsükli jooksul, sealhulgas lisaenergiatarbimist, mitte ainult aku mõõtmist. Tsükli kasutusiga ületab 8000 tsüklit 0,5C ja 25-kraadises keskkonnatingimustes, säilitades samal ajal vähemalt 80% energiamahutavuse ning töökeskkonna temperatuurivahemikud jäävad vahemikku 0 °C kuni +50 °C, mis vastavad konteineri sisemise kliimaseadme soojusjuhtimisele.
| Kategooria | Parameeter | 1060 kWh mudel | 1215 kWh mudel |
|---|---|---|---|
| DC pool | Nimivõimsus | 1060 kWh | 1215 kWh |
| Raku tüüp | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Akusüsteemi string | 4P264S | 5P242S | |
| PACKi spetsifikatsioon | 70,4V314Ah | 70,4V314Ah | |
| EI. pakkidest | 48 tk | 55 tk | |
| Nimipinge | 844,8 VDC | 774,4 VDC | |
| Pingevahemik | 680-950 VDC | 680-950 VDC | |
| Standardne laadimis-/tühjendusvool | 200A | 200A | |
| Süsteemi parameetrid | Süsteemi tõhusus | MAX.efektiivsus 88% @0,5C / 1 laadimine 1 tühjenemine | MAX.efektiivsus 88% @0,5C / 1 laadimine 1 tühjenemine |
| Süsteemi eluiga | >8000 korda (0,5 °C@25 °C) Energia säilivus ≥ 80% | >8000 korda (0,5 °C@25 °C) Energia säilivus ≥ 80% | |
| Juhtmete ühendamise meetod | DC alumine sisestus | DC alumine sisestus | |
| Laadimis- ja tühjenemiskiirus | 0,5 CP | 0,5 CP | |
| Soojusjuhtimise meetod | Intelligentne õhkjahutusega konditsioneer | Intelligentne õhkjahutusega konditsioneer | |
| Sideprotokoll | CAN/Eth/RS485 (4G valikuline) | CAN/Eth/RS485 (4G valikuline) | |
| Tulekaitsesüsteem | Aerosool ja perfluoroheksanoon | Aerosool ja perfluoroheksanoon | |
| IP reiting | IP54 | IP54 | |
| Toote suurus | 3048 * 2438 * 2591 mm | 3048 * 2438 * 2591 mm | |
| Toote kaal | 9500 kg | 10500 kg | |
| Keskkonnanõuded | Töötemperatuuri vahemik | 0°C~+50°C | 0°C~+50°C |
| Töö niiskusvahemik | 0–95% RH (ilma kondensatsioonita) | 0–95% RH (ilma kondensatsioonita) | |
| Töökõrgus merepinnast | 2000 m (> 2000 m alandamine) | 2000 m (> 2000 m alandamine) | |
| Sertifitseerimine | PAKEND: CE ROHS UN38.3 ohutuskaart | PAKEND: CE ROHS UN38.3 ohutuskaart | |
| Garantii | 5 aastat | 5 aastat |
3. Sihtjuurutussaidid konteinerite utiliidi mastaabis salvestusruumi jaoks
Eelintegreeritud megavatise mastaabiga akusalvestusest saavad kasu mitmed reaalse maailma rakendusestsenaariumid. Tööstuspargid, kus on kaks kuni neli tundi õhtused koormuse tipud, võivad kasutada laovarasid, et muuta tarbimismustreid vastavalt kasutusaja tariifiraamistikele. Diiselgeneraatoritest sõltuvate asukohtade puhul suudab 1060 kWh variant taluda mõõdukat tööstuslikku koormust kogu tüüpiliste katkestuste ajal ilma keeruka kütusevarustuslogistikata.
Taastuvenergiat kasutavad objektid, sealhulgas päikesepargid ja tuuleelektrijaamad, kasutavad neid konteinereid väljundi stabiliseerimiseks ja tootmise kogumiseks, mis muidu väheneks. Jaotusvõrgu operaatorid saavad kulukaid alajaama riistvarauuendusi edasi lükata, rakendades piiratud tööperioodide jooksul feeder peak-rasingut. Kaugemad kaevanduskohad ja saarepõhised projektid on veel üks oluline sobivus; spetsiaalselt kohapealsed akuruumid osutuvad sageli ebapraktiliseks, muutes tehases kinnitatud konteinerite tarnimise kõige töökindlamaks kasutuselevõtuviisiks. Nende suuremahuliste kasutusjuhtude jaoks salvestusriistvara hindamiselKasuliku mahutiga aku energiasalvestussüsteempakub kasutuselevõtuvalmis võimalust, vältides ulatuslikku kohapealset süsteemi kokkupanemist.
4. Töövoog kokkupandava salvestusprojekti võrgus toomiseks
Projekti elluviimine algab ehitustööde ettevalmistamisega. Töövõtjad ehitavad lamedaid betoonaluseid, mis on konstrueeritud taluma 9500–10500-kilogrammist punktkoormust, paigaldavad konteineri asukoha poole suunduvad kaablikraavid ja säilitavad konditsioneeri kuumuse tagasilükkamise funktsioonide jaoks piisava vaba ruumi.
Tõsteoperatsioonid sõltuvad standardsest konteineri riistvarast, sealhulgas nurgavaludest. Projektimeeskonnad rendivad standardse puistevarda taglase riistvara, kaotades nõude eritellimusel valmistatud tõsteseadmete järele. Ühe kraana paigaldamise operatsioon asetab kogu seadme ettevalmistatud vundamendile.
Kasutuselevõtt toimub pärast paigaldamist kolmes erinevas etapis. Tehnikud viivad lõpule alalisvoolupoolse juhtmestiku läbi alumise sisendiga kaablitihendi, mis ühendatakse kohapeal pakutava PCS-riistvaraga. Järgmine samm loob sidekäepigistusi konteinerisisese jälgimisriistvara ja projektitasemel EMS-platvormide vahel koos CAN-i, Etherneti ja RS485-ga ning valikulise 4G-kaugjuurdepääsu funktsiooniga. Lõplikud vastuvõtutoimingud hõlmavad kaitserelee funktsionaalsuse testimist, 0,5 CP laadimise ja tühjenemise tsükli valideerimist ja SOC aruandluse täpsuse kontrollimist. Korralikult lõpetatud tsiviilettevalmistuse korral kuluvad kohapealsed kasutuselevõtutoimingud tavaliselt kaks kuni kolm tööpäeva pärast konteineri paigutamist.
5. Sisseehitatud ohutusarhitektuur ja sertifitseerimisdokumentatsioon
Kaks sõltumatut tulekustutusainet moodustavad ohutusdisaini keskse elemendi. Aerosoolsüsteemid toimivad üksikutes pakendikarpides ja perfluoroheksanoon ujutab kogu mahuti sisemuse üle. See kahe agendi strateegia käsitleb erinevates füüsilistes mastaapides toimuvaid termilisi sündmusi – seda konfiguratsiooni nõutakse üha enam kindlustusspetsifikatsioonides suurte akuhoidlate jaoks.
Alumise alalisvoolukaabliga IP54-reitinguga mahuti kaitseb kohapeal vihma ja tolmu eest, hoides elektrilise läbitungimise kohad madala profiiliga ja hästi kaitstuna. Üksikutel akudel on CE- ja RoHS-nõuetele vastavuse dokumentatsioon. Täissüsteemiga saadetised hõlmavad UN38.3 ja MSDSi paberitööd, mis on olulised rahvusvahelise transpordi, tollivormistuse ja projektikindlustuse nõuete jaoks.
Arukas moduleeritud õhkjahutusega kliimaseadme riistvara hoiab akukomplekte kitsastes temperatuurivahemikes, selle asemel et kasutada lihtsat sisse-välja tsükli juhtimist. Tööspetsifikatsioonid määratlevad ümbritsevad tingimused vahemikus 0 °C kuni +50 °C, niiskus 0–95% suhtelise õhuniiskuse mittekondenseeruv, pluss 2000-meetrine maksimaalne kõrgus merepinnast koos kohustusliku jõudluse vähendamisega üle selle kõrgusläve. Iga valmis konteiner läbib täismahus 0,5 CP laadimis- ja tühjendustsükli koos tehases kogutud pakitaseme logiandmetega, enne kui konteineri uksed suletakse väljasaatmiseks.
6. Kaheksaetapiline tootmise töövoog Yueqingi tootmistehases
7. Kriitilise suuruse tegelikkuse kontroll konteineri mastaabis salvestusruumi jaoks
Projektimeeskonnad peaksid valima variandi konfiguratsiooni vastavalt tegelikele lähetusnõuetele, selle asemel, et valida automaatselt suurema energiamahuga suvand. Kui 1060 kWh ja 1215 kWh jagavad füüsilise konteineri mõõtmeid, siis siini nimipinged erinevad oluliselt. Enne ostutellimuste vormistamist peavad insenerimeeskonnad kontrollima, kas siht-PCS-riistvara toetab täielikult valitud seadme pingega töötamise akent.
Õhkjahutusega soojussüsteemidel on kindlad keskkonnapiirid. Saidid, kus ümbritseva õhu temperatuur on tavaliselt üle +50 °C, või troopilised kohad, kus kliimaseadme riistvara töötab pidevalt maksimaalse koormuse all, võivad vedelikjahutusega ladustamisalternatiive kasutades saavutada parema rakutemperatuuri stabiilsuse. Projekti hinnapakkumised sisaldavad ausaid juhiseid keskkonnasobivuse kohta, mitte ainult riistvara tarnimise jätkamist pärast kasutuselevõttu.
Konteinerite vormingus riistvara ei sobi majanduslikult halvasti kogumahutusvajaduse jaoks alla ligikaudu 500 kWh. Kappide mastaabis ladustamistooted pakuvad väiksema võimsusega nõuete puhul madalamaid transpordi-, kraanaoperatsioonide ja kohapealsete paigaldustööde kulusid ning nende projektide jaoks on olemas alternatiivsed tootesarjad.
8. Tõstmine, saatmine ja tollialased kaalutlused
Ühiku kaal on 9500 kg (1060 kWh) ja 10 500 kg (1215 kWh). Transport kasutab transporditeekonna mõlemas otsas pardaveokeid, mis on ühendatud kraanaseadmetega. Kahveltõstuki riistvaral puudub nende masside jaoks piisav kandevõime; taglase plaanid ja kohapealne juurdepääs kraanale tuleb määratleda enne veoki sihtkohta jõudmist.
Kuna akukomplektid on eellaaditud, tarnitakse need konteinerid UN3480 ohtlike kaupade alla. Tootmismeeskonnad esitavad täielikud UN38.3 katsearuanded, ohutuskaardi dokumendid ja ohtlike kaupade pakkimisdeklaratsioonid. Projekti planeerijad peaksid tavapäraste üldkaubasaadetistega võrreldes eelarvesse määrama ligikaudu ühe lisanädala lähte-sadama broneerimiseks.
Saadaolevad kaubandustingimused hõlmavad FOB Ningbo või Shanghai CIF-võimalusi nõudmisel. Iga konteiner võtab ruumi, mis on võrreldav ühe 40 jala kõrguse kuubiku konteineri piluga. Riigisiseseks maismaatranspordiks on vaja marsruudi vaba ühikut, mille laius on ligikaudu 3 meetrit ja kaal üle 10 tonni.
9. Garantii, võimsuse hooldus ja kohapealne teenindustugi
Viieaastane laiaulatuslik garantii kehtib pakettide, kliimaseadmete, tulekustutusriistvara ja seiresüsteemide kui ühe tervikliku tarnitud süsteemina. Võimsuse jõudlus on garanteeritud minimaalselt 80-protsendilise nimienergia säilivuse korral, mis toimib dokumenteeritud 0,5C tsükliprofiilide alusel koos lagunemise jälgimisega, mis viitab tehase vastuvõtutesti lähtelogidele.
Akud toetavad väljavahetamise hooldustöövooge. Üksikud lagunenud pakendid saab mõne töötunni jooksul välja vahetada, ilma et oleks vaja kogu mahutit lahti võtta või ülejäänud akupatarei võrgust välja lülitada. Kaugseirejuurdepääs CAN / Ethernet / RS485 ja valikulise 4G ühenduvuse kaudu võimaldab teenindusmeeskondadel hankida paketitasemel tööandmekogumeid, võimaldades varakult tuvastada võimsuse triivi, enne kui operaatorid jõuavad jõudluse mõjudele.
Soovitatavad iga-aastased hooldustoimingud hõlmavad õhufiltri puhastamist, tuleaine rõhu kontrollimist, terminali pöördemomendi uuesti kontrollimist ja võimsuse testimist. Riistvara tarnitakse nõudmisel viie kuni seitsme tööpäeva jooksul.
10. Levinud saidi ettevalmistamise vead, mis viivitavad projekti ajakava
11. Reaalmaailma märkmed globaalsetest megavatt-tundidest
Usbekistanis Taškendis tegutsev kinnisvaraarendusettevõte paigutas 2024. aasta lõpus 1060 kWh üksuse, toetades ärikompleksi, mis võimendab päeva-öö tariifide erinevusi. Projekti insenerid teatasid, et tulu teenivad toimingud algasid kõigest üheksa päeva pärast seda, kui kraana tõstis konteineri platvormtranspordilt. Füüsilised paigaldustööd edenesid kiiresti; suurem osa ajast kulutati RS485-põhisele EMS-i parameetrite kaardistamise konfigureerimistöödele.
Madagaskaril Antananarivos asuv päikeseenergiaprojektide arendaja ühendas 1215 kWh mahutivariandi olemasoleva PV-farmi varadega. Saidi tagasiside tõi esile jahutussüsteemi suurenenud töökoormuse kohaliku kõrge kuumuse saarekliima tingimustes. Projektimeeskond nõudis enne üksuse järeltellimuste esitamist ametlikku dokumentatsiooni kõrge ümbritseva õhu temperatuuri vähendamiseks.
Kasahstanis Almatõs asuv kaevandustöövõtja personal võttis kasutusele konteinerihoidla, mis tagab töötlemistehase infrastruktuuri varutoite. Kohapealsed elektrijuhid kiitsid ühetõstelise konteineri paigutamise töövoogu, kuid märkisid, et tehases paigaldatud sidekaabli saba pikkust oli vaja reguleerida, kuna põhjasisenemise tihniku positsioneerimine sundis kaablikraavide rajad ulatuma neli meetrit kaugemale kui algselt eeldati.
Nende ja muude suuremahuliste energiasalvestusseadmete kasutuselevõtu puhulAMPPALtarnib tehases ehitatud konteinerivormingus salvestusriistvara, mis teenindab mitut rahvusvahelist turgu.
12. Korduma kippuvad küsimused
Mis on kahe konteineri variandi põhiline erinevus?
Erinevused jäävad kogu salvestatud energia mahu ja sisemise stringi arhitektuuri piiresse. 1060 kWh variant kasutab 48 pakki, mis on konfigureeritud kui 4P264S, mis annavad nimipinge 844,8 V alalisvoolu. 1215 kWh variant kasutab 55 pakki, mis on paigutatud 5P242S-na, mis annavad nimipinge 774,4 V alalisvoolu. Mõlemal on täpselt identsed välismahuti füüsilised mõõtmed.
Kas see konteineri salvestusseade sisaldab PCS-i riistvara?
Ei. See riistvara esindab ainult DC-poolset salvestusvara. See ühendub väliselt projektiga varustatud PCS- või EMS-süsteemidega CAN-, Ethernet- või RS485-liideste kaudu; 4G kaugjuurdepääsu funktsiooni saab valida valikulise konfiguratsioonina.
Kuidas seda üksust rahvusvaheliselt transporditakse?
See saadab UN3480 ohtlike kaupade lasti parda- või konteinerkaubaveoga. Tootmise poolelt esitatakse täielik UN38.3 katsearuande dokumentatsioon ja ohutuskaart.
Millised on standardsed laadimis- ja tühjenemisvoolu spetsifikatsioonid?
Mõlemad mahutivariandid töötavad 200A standardse laadimis-tühjenemisvooluga, mis töötab kiirusega 0,5 CP ja jääb 680–950 VDC tööpinge aknasse.
Kui kaua kohapealne kasutuselevõtt tavaliselt aega võtab?
Eeldusel, et ehitustööd ja padjandite ettevalmistamine on lõpetatud, alalisvoolu juhtmestik, side käepigistused ja tunnistajaga vastuvõtutestid võtavad tavaliselt kaks kuni kolm tööpäeva.
Millist reaalset süsteemi tõhususe väärtust võivad projektimeeskonnad oodata?
Maksimaalne süsteemitaseme efektiivsus ulatub 88 protsendini töötades temperatuuril 0,5 °C, mõõdetuna ühe täislaadimis- ja tühjenemistsükli jooksul ning see hõlmab kogu abisüsteemi energiatarbimist, mitte ainult aku mõõtmisi.
Mis on tüüpiline tsükli eluea jõudlus?
Rohkem kui 8000 tsüklit temperatuuril alla 0,5 °C 25-kraadise keskkonna juures, säilitades minimaalselt 80% energiasäästu. Kõrgema temperatuuriga tingimused lühendavad praktilist saavutatavat tsükli eluiga.
Milline tähtaeg kehtib standardspetsifikatsiooniga konteineri salvestusriistvara puhul?
30-40 tööpäevane tootmistsükkel standardsete seadmete jaoks. Ohtlike kaupade broneerimistegevused lähtesadamas lisavad üldisele sõiduplaanile umbes ühe nädala lisa.
