10 kWh koduaku energiasalvestussüsteem varu- ja päikeseenergia jaoks

Inimesed võrdlevad sageli varu- ja päikeseenergia 10 kWh koduaku energiasalvestussüsteemi kilovatt-tundide kaupa, kuid see on vaid pool ostuotsusest. Teine pool on see, kas aku suudab suhelda juba paigaldatud inverteriga. Kui see ei õnnestu, ei pruugi aku ettenähtud viisil töötada.

10 kWh koduaku energiasalvestussüsteem varu- ja päikeseenergia jaoks katab mõlemad pooled. Kuus võimsust vahemikus 2,56 kWh kuni 10,24 kWh võimaldavad kohandada mõõdetud kodutarbimist, mitte nimiväärtust. Kolm pingeplatvormi – 25,6 V, 48 V ja 51,2 V – vastavad tavalistele hübriidinverteri sisendvahemikele.

Side on iga variandi standardvarustuses RS485, RS232 ja CAN, lisavarustusena on saadaval WiFi, 4G ja Bluetooth. Alumiiniumkarpides on rakud LFP-d, mis on ette nähtud üle 6000 tsükli 0,5 °C ja 25 °C juures, säilitades vähemalt 80% mahutavusest.

Kus kuus varianti erinevad

Varu- ja päikeseenergia 10 kWh koduaku energiasalvestussüsteemi jaoks on 2,56 kWh kaks võimalust: 25,6 V100 Ah (8S1P) või 51,2 V50 Ah (16S1P). Sama energia, erinev pinge; valik peaks põhinema pigem inverteri alalisvoolu sisendi aknal, mitte hinnal.

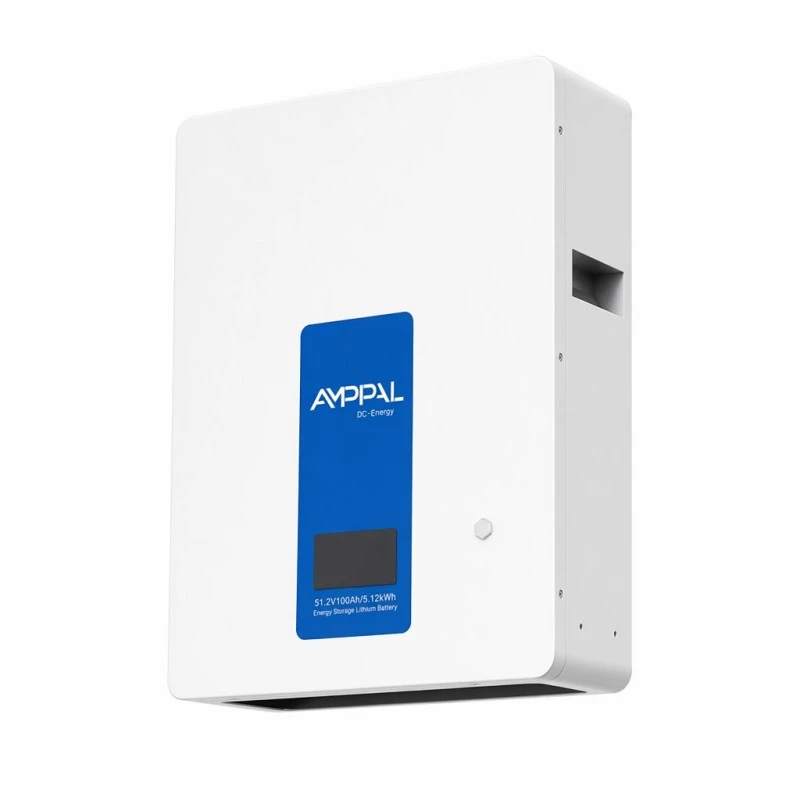

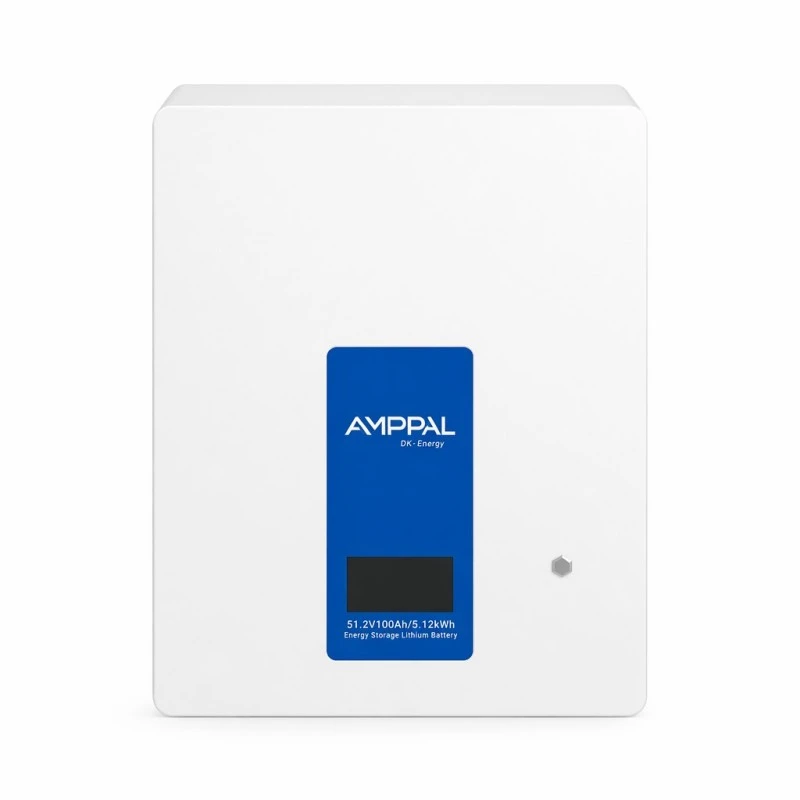

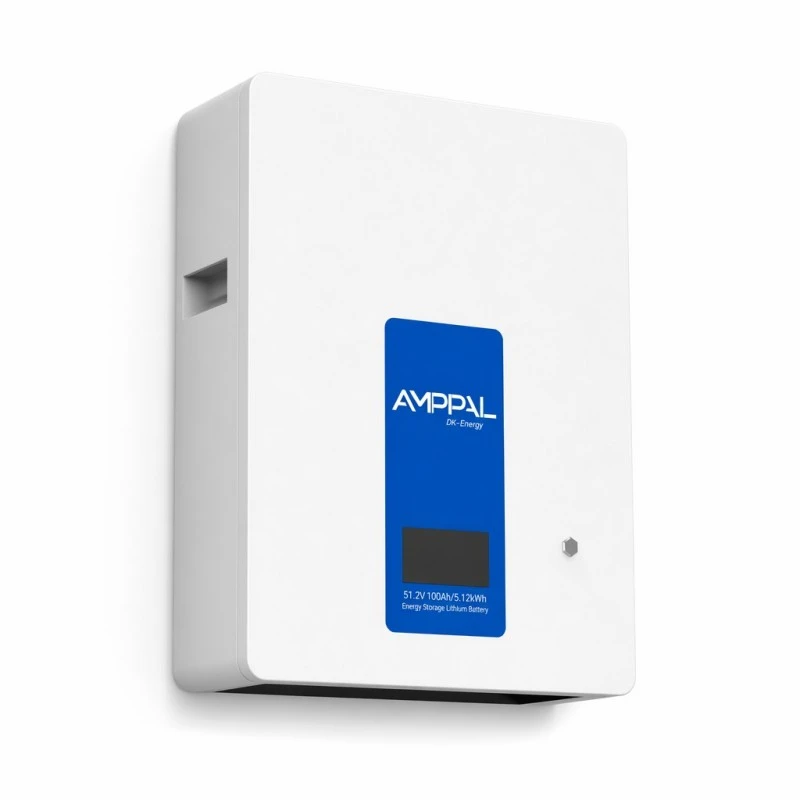

4,8 kWh (48V100Ah, 15S1P) ja 5,12kWh (51,2V100Ah, 16S1P) jagavad 440*585*170mm korpust vastavalt 42kg ja 46kg. 48 V seade sobib vanematele inverteritele, mis on määratud 40,5–54 VDC akna ümber.

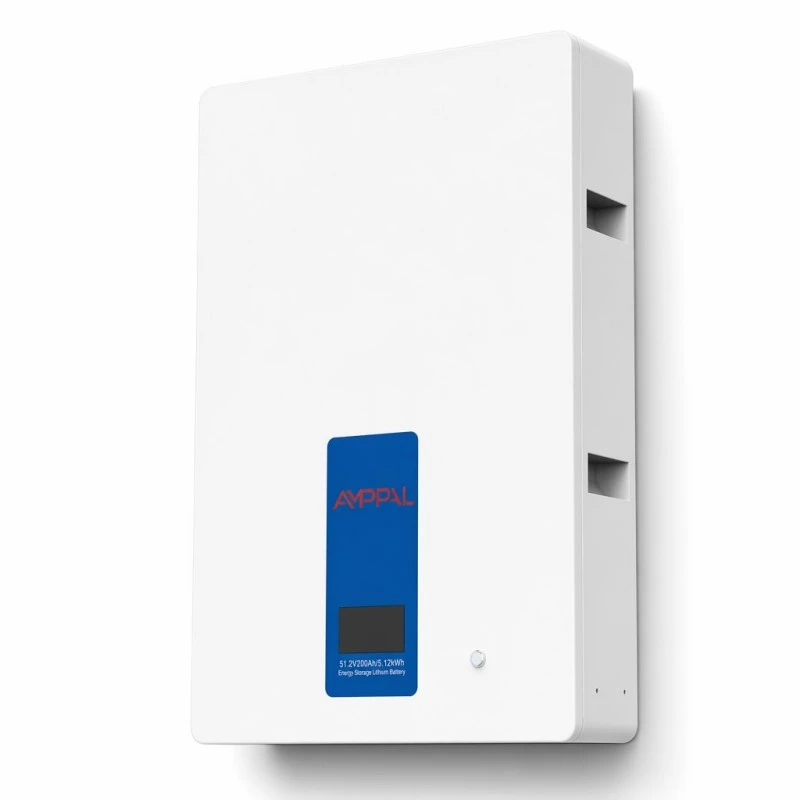

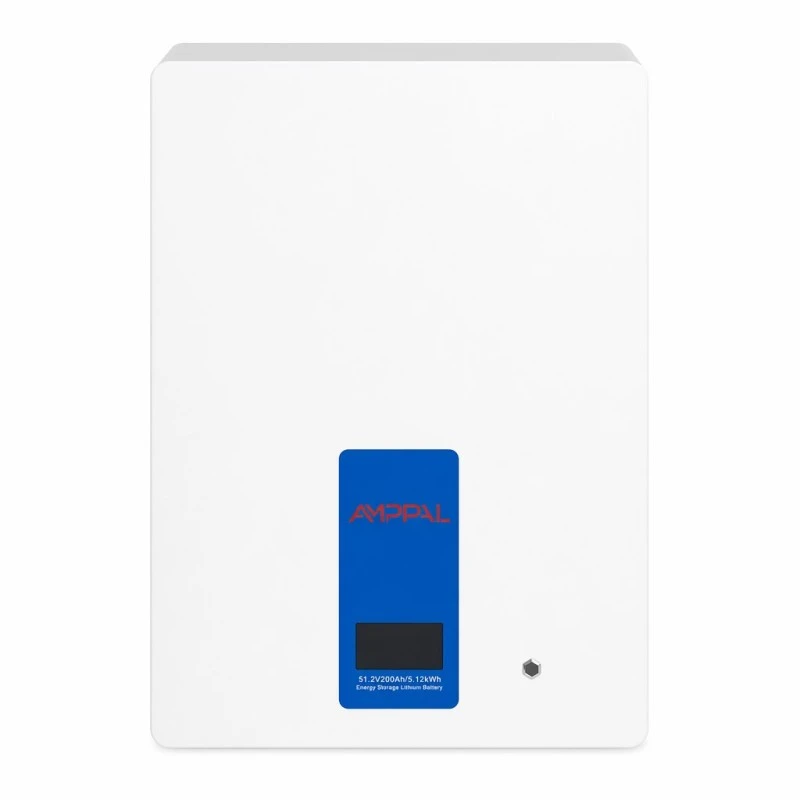

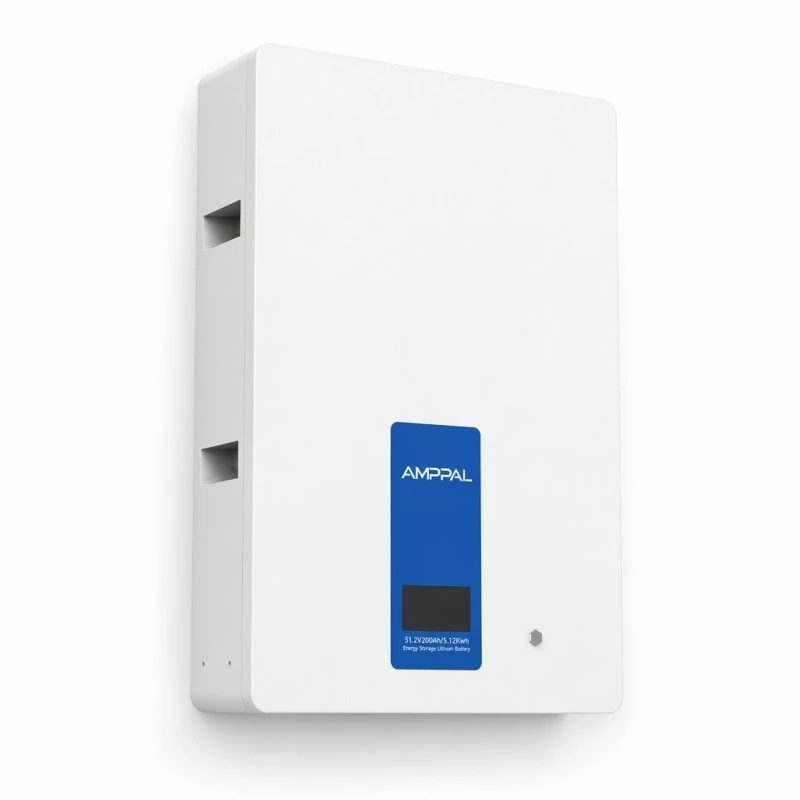

9,6 kWh (48V200Ah) ja 10,24kWh (51,2V200Ah) suurendavad 80kg ja 85kg juures 540*800*170mm ja tõstavad standardset tühjendusvoolu 50A-lt 100A-le.

Maksimaalne tühjendus on 100A neljal väiksemal seadmel ja 105A 200Ah paaril; see määrab, kas aku suudab samaaegselt kanda suurt koormust.

Üks erand: 51,2V50Ah variant laeb maksimaalselt 50A, mis on pool 100A teistest väikestest seadmetest. See on oluline suure massiivi puhul, mis toodab kiiresti ülejääki.

Igal variandil on pakendis 12g aerosooli summutusseade, loomulik jahutus ilma ventilaatoriteta ja 5-10-aastane garantii.

Tehnilised andmed

Suuruse määramine: otsige välja, millist võimsust vajate

Alustage õhtusest ja üleöö tarbimisest, mitte päevasest kogusummast. Päevast koormust teenindab massiiv; aku katab tunnid, mil paneelid ei tooda midagi. Tõmmake see näitaja oma arvestist terve nädala jooksul.

Majapidamist, mis kasutab päikeseloojangu ja päikesetõusu vahel 4–6 kWh, teenindab hästi 5,12 kWh seade. Tarbimine vahemikus 8-10 kWh viitab mudelile 10,24 kWh.

Seejärel kontrollige massiivi vastu. Aku, mis on suurem kui teie igapäevane ülejääk, on suurema osa aastast osaliselt laetud, mis võib põhjustada tarbetuid kulusid ja vähendada tsükli kasutamist. 3 kW massiiv parasvöötmes õigustab harva 10,24 kWh salvestusruumi.

Sidumine hübriidmuunduriga

Varu- ja päikeseenergia 10 kWh koduaku energiasalvestussüsteemi puhul taandub ühilduvus kahele kontrollile. Esiteks pinge: teie inverteri aku sisendvahemik peab sisaldama paketi tööakent – ​​20–29,2 V 25,6 V seadmete jaoks, 40,5–54 V 48 V seadmete jaoks ja 43,2–57,6 V 51,2 V seadmete jaoks.

Teiseks protokoll. BMS toetab RS485, RS232 ja CAN; CAN-i kasutavad tavaliselt hübriidinverterid. Enne tellimist esitage inverteri mark ja mudel, et saaks kinnitada protokolli vastenduse või tarnida konfiguratsioonifail.

Ilma sideta võib aku siiski laadida ja tühjeneda, kuid muundur ei saa lugeda laadimisolekut ega jõustada BMS-i voolupiiranguid. Pingepõhine juhtimine võib kiirendada vananemist ja ei paku rakenduses kasutatavat SOC-i näitu.

Ohutusdisain ja sertifitseerimine

LFP keemia alumiiniumkorpusega prismarakkudes – korpus sisaldab raku paisumist, mis moodustab õhuava. See on oluline majja paigaldatud aku puhul.

Iga pakend sisaldab 12-grammist aerosooli summutusseadet, mis väljub korpuse sees termilise sündmuse kõige varasemas staadiumis, enne kui see hakkab rakkude vahel levima.

Variant 25,6V100Ah on sertifitseeritud CE, ROHS, FCC, UN38.3, MSDS ja ISO9001 järgi; ülejäänud variandid kannavad CE, ROHS ja FCC.

Ekspedeerijad ja toll nõuavad liitiumisaadetiste puhul ÜRO 38.3 testimist ja ohutuskaarti; mõlemad väljastatakse iga tellimusega.

Iga pakend on enne seeria kokkupanekut mahutavuse järgi ja sisetakistus sobitatud. 16S stringis piirab üks nõrk rakk kõigi kuueteistkümne kasutatava võimsuse.

Iga seade läbib enne pakkimist testimisel täieliku laadimis- ja tühjendustsükli, kusjuures BMS-i logi säilitatakse seerianumbri juures.

Kuidas neid pakendeid valmistatakse

1. Elementide sissevõtt – iga partii võimsuse, sisetakistuse ja lahtise vooluahela pinge suhtes võetakse tarnija deklareeritud andmete põhjal proovid.

2. Liigitamine ja sobitamine – lahtrid on koondatud, nii et iga pakk koosneb kitsast jõudlusvahemikust, mitte segavarust.

3. Siini keevitamine — seeriaühendused laserkeevitatud ja tõmbetestiga; kehv keevisõmblus pind aastaid hiljem kuuma vuugina.

4. BMS-i integreerimine – plaat on paigaldatud, tasakaalustavad juhtmed suunatakse ja kontrollitakse lahtri kaupa enne korpuse sulgemist.

5. Korpuse koost – lehtmetallist vormitud ja pulbervärvitud ettevõttesisene, LCD ja aerosooli summutusseade paigaldatud.

6. Püsivara ja protokolli laadimine — RS485, RS232 ja CAN on testitud võrdlusinverteri riistvara suhtes.

7. Täistsükli test – üks täielik laadimine ja tühjendamine nimivooluga, logides elemendi tasemel pinge ja temperatuuri.

8. Pakkimine – vahtpolsterdatud karp, ohtlike kaupade märgistus UN3480 ja seejärel ekspordiks kaubaalustele.

Kuhu see aku kuulub – ja kuhu mitte

See on ette nähtud siseruumides paigaldamiseks. IP20 kaitseb sõrmede ja tahkete esemete eest, mille kõrgus on üle 12 mm, ega kaitse vee eest. Sobivateks asukohtadeks on garaaž, majapidamisruum, kelder või taimeruum.

Tööaken on 0~+40°C, niiskus 65±20%RH ja kõrgus kuni 2500m. Kütmata garaaž kliimas, mis langeb alla külmumistemperatuuri, hoiab akut talvel väljaspool laadimisvahemikku. BMS keeldub laadimast temperatuuril alla 0 °C, mis on pigem normaalne kaitsekäitumine kui viga.

Kui ainus elujõuline asukoht on õues, on vaja IP-reitinguga välikappi; see toode ei ole ette nähtud paigaldamiseks välistingimustesse.

Küsimused, mida küsida koduakude tarnijalt

Tsükli eluiga tuleks esitada koos kiiruse, temperatuuri ja retentsiooniga. Selle vahemiku puhul on see >6000 tsüklit temperatuuril 0,5 °C ja 25 °C kuni 80% retentsioonini; tsükli number ilma nende määrajateta on puudulik.

Kinnitage IP-reiting ja lubatud paigalduskoht. IP20 pakendid on mõeldud ainult siseruumides kasutamiseks.

Kinnitage, kas konkreetse muunduri BMS-protokoll on kontrollitud või on kirjeldatud ainult enamiku kaubamärkidega ühilduvana. Kinnitame mudeli või kinnitame, et see on testimata.

Garantii katvus tuleks märkida: kalendriaastad, tsüklid või säilinud võimsus. See vahemik kestab olenevalt konfiguratsioonist ja turust 5-10 aastat.

Kaubandustingimused: MOQ on standardvariantide puhul 1 ühik. OEM ja ODM on saadaval elemendi kaubamärgi, pinge, mõõtmete ja korpuse värvi jaoks; kohandatud ehituste puhul pikeneb tarneaeg.

Pakkimine, kaalud ja liitiumvedu

Pakendi mõõtmed on 500 * 520 * 230 mm 2,56 kWh seadmete puhul 32 kg ja 36 kg brutokaaluga, 500 x 630 x 240 mm 4,8 kW ja 5,12 kWh ühikute puhul 50 kg ja 54 kg ning 600 x 860 ja 93 mm 660*. 10,24 kWh ühikud 86 kg ja 92 kg bruto. Suurimad variandid nõuavad kahe inimese tõstukit seinakonsoolile.

Karbid on vahtpolsterdatud, pakend on immobiliseeritud ja igal karbil on UN3480 klassi 9 märgistus. Merekaubavedu nõuab ohtlike kaupade broneerimist. Deklaratsioon koostatakse ning UN38.3 aruanne ja ohutuskaart reisivad koos dokumentidega.

Tingimused on EXW, FOB Ningbo või Shanghai ja CIF. Lennutransport toimib proovide puhul liitiumi tasumise reeglite alusel, kuigi enamik turustajatest konsolideerub meritsi. Jätke ohtlike kaupade sõiduplaani koostamiseks lisaaega.

Garantiitingimused ja halvenemine

Garantii kehtib variandi ja turu lõikes 5-10 aastat, hõlmates elemendid, BMS, LCD ja korpuse ühe ühikuna.

Võimsus väheneb järk-järgult; pärast 6000 tsüklit temperatuuril 0,5 °C säilib pakis vähemalt 80%. Näit veidi alla andmesildi kolme aasta pärast on normaalne.

Rikkeid saab diagnoosida BMS-i logist, mida loetakse RS485 või CAN kaudu. Ekspordifail võimaldab mõjutatud lahtrirühma tuvastada ilma saidi külastuseta.

Asenduspakid saadetakse laost; mitme komplektiga paigaldustel saab ühe üksuse vahetada, kuni ülejäänud pank jätkab tööd.

Rutiinset hooldust pole vaja. Soovitatav on iga-aastane klemmide, kinnituspoltide ja ventilatsioonivahe visuaalne kontroll.

Installimisvead, mis põhjustavad tugikõnesid

Vale: 85kg paki kinnitamine kipsplaadile. Õige: paigaldage müüritise või terasraami külge, kusjuures kinnitusi on kontrollitud variandi brutomassi suhtes.

Vale: paigaldamine külmas kliimas kütmata garaaži. Õige: laadimisaken algab 0°C juures. Sellest allpool blokeerib BMS laadimise disaini järgi.

Vale: ühendamine enne inverteri alalisvooluakna kinnitamist. Õige: kontrollige esmalt 20–29,2 V, 40,5–54 V või 43,2–57,6 V inverteri andmelehe alusel.

Vale: sidekaabli vahelejätmine, kuna see laeb ilma kaablita. Õige: ilma CAN-i või RS485-ta ei saa muundur lugeda SOC-i ega järgida BMS-i piiranguid.

Vale: pakkige seade suletud kappi. Õige: see tugineb loomulikule konvektsioonile ilma ventilaatoriteta. Jätke juhendis määratud kliirens, vastasel juhul lähevad elemendid soojaks ja kaotavad elu.

Paigaldusmärkused välikasutusest

Andaluusias asuv paigaldaja on alates 2025. aastast paigaldanud hübriidinverteritele umbes kolmkümmend 10,24 kWh seadet. Peamine teatatud eelis oli CAN-protokolli kinnitamine iga inverterimudeli jaoks enne tellimist, mis vähendas kasutuselevõtuga seotud probleeme.

Limassoli majaomanik, kes käitab kahte 5,12 kWh seadet, teatas, et sidumine toimis esimesel katsel. LCD-ekraan on sellise nurga all, et seda võib olla raske lugeda, kui pakend on õlgade kõrgusest kõrgemal; seda tasub paigaldusasendi valimisel arvestada.

Üks Almatõ turustaja teatas, et kütmata garaažidesse paigaldavad kliendid kogesid 0 °C laadimise katkestust ja eeldasid, et tegemist on defektiga. Kaebused lahendati köetava ruumi nõude lisamine hinnapakkumise dokumentidesse.

Korduma kippuvad küsimused

K: Millise võimsuse peaksin valima?

V: 10 kWh koduaku energiasalvestussüsteemi jaoks varu- ja päikeseenergia jaoks, suurus kuni üleöötarbimiseni, mitte päevane kogukulu. 5,12 kWh seadmele sobib 4-6 kWh üleöö; 8-10kWh viitab 10,24kWh mudelile.

K: Kas see töötab minu inverteriga?

V: Esitage mark ja mudel. BMS toetab RS485, RS232 ja CAN; protokolli kaardistamine kinnitatakse enne tellimist.

K: Kas ma saan selle paigaldada väljapoole?

V: Ei. IP20 ei paku veekaitset. Paigaldamine ainult siseruumides — garaažis, majapidamisruumis, keldris või taimeruumis.

K: Mis vahe on 48V ja 51,2V versioonidel?

V: DC aken. 48 V seadmed töötavad pingel 40,5–54 V, 51,2 V seadmed 43,2–57,6 V alalisvoolu. Sobitage oma inverteri sisendvahemikuga.

K: Kui kaua see kestab?

V: Rohkem kui 6000 tsüklit temperatuuril 0,5 °C ja 25 °C, säilitades vähemalt 80% võimsusest. Igapäevase jalgrattasõidu korral ületab see viisteist aastat.

K: Kas ma saan mitu pakki ühendada?

V: Jah, sobiva pinge ja võimsusega pakette saab paralleelselt ühendada. Määrake konfiguratsiooni kinnitamiseks sihtpanga suurus.

K: Kas see vajab jahutamist või hooldust?

V: Loomulik jahutus, ventilaatoriteta, rutiinse hoolduseta. Hoidke ventilatsioonivahe vaba ja kontrollige kinnitust igal aastal.

K: Milliseid sertifikaate see kannab?

V: CE, ROHS ja FCC kogu tootevalikus, lisaks UN38.3, MSDS ja ISO9001 25,6V100Ah variandil. UN38.3 ja MSDS tarnitakse iga tellimusega.
