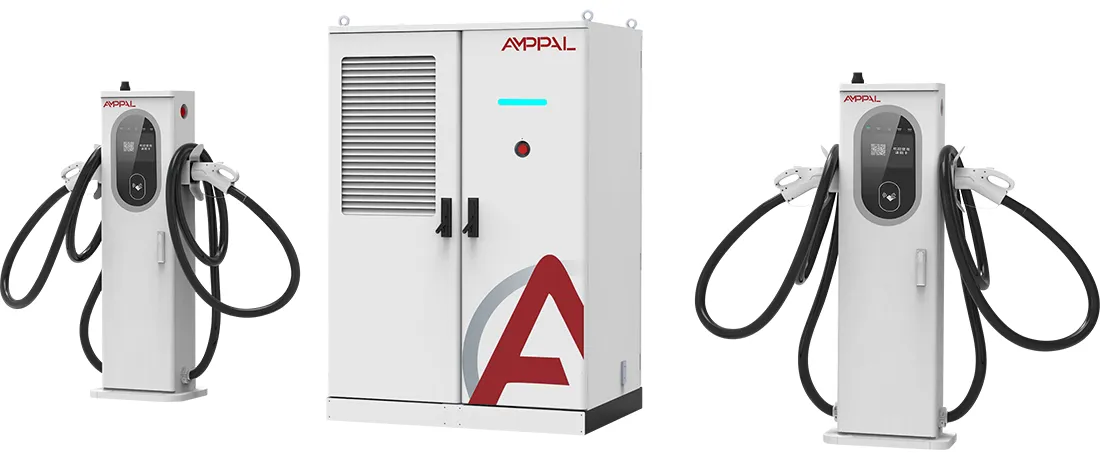

480 kW vedelikjahutusega alalisvoolu kiirlaadimissüsteem kommertssõidukite võrkudele

480 kW S2 stack lihtsas mõttes

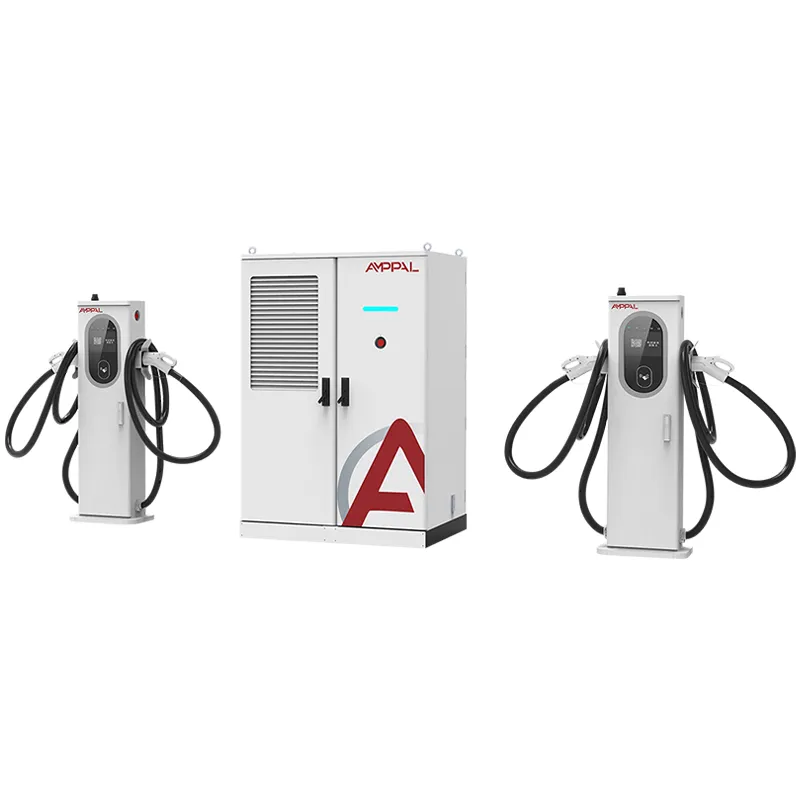

AF-DC-480-LC-S2 on 480 kW laadimisplokk, millel on üks tahtlik valik: iga terminal on vedelikjahutusega 600 A ja jahutusahel jookseb läbi kaabli ja püstoli, mitte ainult toitemooduli. 1850 x 1850 x 1000 mm põhikapp toidab voolu klemmidele, mis on piisavalt õhukesed, et juht saaks ühe käega tõsta.

Füüsika on andestamatu. 600A alalisvool läbi vase vajab ligikaudu 240 mm² juhi ristlõiget; isolatsiooni sisse mässitud, sellise suurusega õhkjahutusega kaabel kaalub umbes 7-8 kg meetri kohta ja on piisavalt jäik, et kasutajaga võidelda. Lükake sama vool läbi peenema kaabli ja vask läbib minutitega 90°C.

Vedeljahutus katkestab selle kompromissi. Jahutusvedelik ringleb ümbrise sees, viib soojuse allikast eemale ja laseb juhil praktilise suuruseni kahaneda. Tulemuseks on püstoli ja kaabli koostu valgus, mis on piisav ühe käega ühendamiseks 600 A juures.

Mida muudavad 600A vedelikjahutusega kaablid teie saidi jaoks

Ühe käega ergonoomika: vedelikjahutusega püstol ja kaabel kaaluvad ligikaudu 60% vähem kui sama voolu jaoks mõeldud õhkjahutusega koost, mis on 16-tunniste vahetuse päevade puhul oluline.

Kaabli temperatuur püsib 600A pideva voolu juures 40°C lähedal, nii et kummikate ei pehmene, pistik ei rooma ja kontakttakistus püsib stabiilsena.

Peenemad kaablid ulatuvad kaugemale: 5-meetrine vedelikukaabel on tõeliselt paindlik, nii et üks klemm teenindab nii eesmist kui ka tagumist laadimisporti ilma teise püstolita.

Jahutusahel on tihendatud: terminali sees olev väike pump ja radiaator liigutavad jahutusvedelikku kindla voolukiirusega, ilma jahutita, vee lisamiseta ja välise torustikuta.

Püsiv 600A on punkt: kui õhkjahutusega relvad peavad pärast 15-20-minutilist täisvoolu vähenema, hoiab vedelikuklemm 600A nii kaua, kuni sõiduk seda nõuab.

Selle taga asuv 480 kW bassein laseb kahel 800 V veokil või kolmel sedaanil samaaegselt sõita ilma teineteist näljutamata.

Tehnilised andmed

Viis saidiprofiili, mis peaksid vaatama S2-le

Tippmaanteelaadijad, kus esmaklassilised elektrisõidukite omanikud hindavad asukohta käepideme kaalu ja kaabli jäikuse järgi.

Depoo rajad elektrikaubikutele ja 800 V arhitektuuriga veoautodele, mis tõmbavad 600 A 30-60 minutiks.

Koridori saidid, mis peavad läbima üksteisega kiireid seansse ilma termilise vähenemiseta.

Tihedad linnapadjad, kus pikad jäigad õhkjahutusega kaablid blokeeriksid külgneva lahe.

Esitage jaamad, kus operaator soovib eakatele autojuhtidele võimalikult madalat kaabli kaalu.

Vedelikjahutusega kaablisilmuse sees

Silmus algab terminali seest: alalisvoolupump surub jahutusvedeliku läbi vooliku, mis jookseb kaablisärgi täispikkuses, mähib pistiku kontaktploki ja naaseb väikesesse õhkjahutusega radiaatorisse. Voolukiirust ja sisselasketemperatuuri jälgitakse ning pump töötab alati, kui klemm on ühendatud, mitte ainult laadimise ajal.

Kuumus eemaldatakse seal, kus see tekib. 600A kontaktplokk, kaablijuhe ja käepide asetsevad kõik silmuse sees, nii et ükski neist ei ületa ligikaudu 45°C isegi 50°C päeval. Õhkjahutus seevastu juhib soojust kaabli ümbrisesse ja sõltub ümbritsevast õhust, mis võib juba olla kuum.

Kuna silmus on tihendatud ja jahutusvedelik on mittejuhtiv dielektriline vedelik, puudub vesi, korrosioonirada ega külmumisoht kuni -25 °C. AMPPAL määrab vedeliku ja vooliku nimiväärtuse ning vooluahelat testitakse tehases enne kastidesse panemist rõhuga.

Paberi jälg: sertifikaadid ja testiaruanded

CE-, TUV-, CB-, CCC- ja UL-sertifikaadid hõlmavad AF-DC-480-LC-S2 ning vedelikjahutusega püstol on oma pistikute sertifikaadiga.

Jahutusvedeliku ringlust testitakse kahekordse töörõhuga ja voolikukoostu proovid võetakse 20 000-tsüklilise paindekatsega.

Iga seadme isolatsioonitakistust 1000 VDC ja maanduse järjepidevust kontrollitakse.

Termiline valideerimine töötab 600A pidevalt 8 tundi koormuspangal koos sondidega kaablil, püstolil ja pistikul.

IP54 vastavalt IEC 60529 ja liigpingekindlus vastavalt IEC 61000-4-5 on osa partii testimise kirjest.

Testiaruanded saadetakse koos partiiga tolli-, kindlustus- ja võrgupaberitöö jaoks.

S2 kapi kaheksa tootmisetappi

Korpuse paneelid lõigatakse laseriga TRUMPF masinatel ja vormitakse CNC-vormingus.

Kapid saavad pulbervärvitud välisviimistluse.

Toitemoodulid kogutakse spetsiaalsele alalisvooluliinile.

Vedelikjahutusega püstol ja kaabel on ehitatud eraldi puhtale pingile ja suletud jahutusvedeliku täidisega.

Siinid ja tugeva vooluga rakmed paigaldatakse pöördemomendiga juhitavate tööriistadega.

FANUCi robotid paigutavad mooduleid ja pärast juhtmestiku ühendamist testitakse jahutusvedeliku kontuuri survega.

Püsivara ja OCPP profiilid välgutatakse ja sobitatakse teie taustaprogrammiga.

Lõplikule kontrollile ja kastidesse panemisele eelneb 48-tunnine koormuspanga sissepõlemine 480 kW juures.

Kas 600A on seda väärt? Otsene vastus

Ostke S2, kui teie sait tegelikult laeb 600 A: 800 V veoautod, esmaklassilised sedaanid või koridor, kus on üksteisega kiired seansid. See on ainus tingimus, kus vedelkaabli riistvara tasub end ära, tavaliselt 12–18 kuu jooksul, kui seda kasutatakse.

Ärge ostke seda, kui teie liiklus on 400 V autod alla 250 A. Õhkjahutusega 480 kW seade või segaterminal S1 maksab vähem ja 600 A vedelikupüstol, mis ei näe kunagi 600 A, on hooldusega luksus. Ärge ostke seda, kui teie meeskond ei saa iga kuue kuu järel 15-minutilist jahutusvedeliku kontrolli teha.

Kui kaalute endiselt S1 ja S2, pidage meeles, et S1 hoiab õhkjahutusega klemmid saadaval, S2 aga mitte. S2 on puhtam pikaajaline vastus, kui olete otsustanud, et sait on esmaklassiline.

Viis konkreetset põhjust S2 ostmiseks AMPPALilt

480 kW S2 on ehitatud samas Yueqingi tehases, mis tarnis 500 vedelikjahutusega seadet NEOM rohelise vesiniku projektile Saudi Araabias.

15-20 tööpäeva tarneaeg ja ühe ühiku MOQ laokonfiguratsioonide jaoks.

Täielik sertifikaadipakett ja vedelikukaabli spetsifikatsioonileht on seadmega kaasas.

200+ jaama AMPPALi enda töövõrgus, nii et väljatõrkeandmed kanduvad tagasi disaini.

EXW, FOB Ningbo või CIF hinnakujundus koos nimetatud inseneriga kogu projekti vältel.

Kuidas S2 tarnib: kastidesse panemine ja konteinerite laadimine

S2 peakapp on mõõtmetega 1850 x 1850 x 1000 mm ja see tarnitakse tugevdatud vineerkastis, mis on ette nähtud ülemisse virnastamiseks. Iga vedelikjahutusega klemm liigub oma vahuga vooderdatud karbis, mille jahutusvedeliku silmus on eeltäidetud ja suletud.

Üks kahe terminaliga S2 on standardne 40-jalase konteineri paigutus; kast on poltidega põrandaliistude külge kinnitatud ja klemmikarbid on rihmadega selle kõrvale kinnitatud. Komplekti brutokaal on ligikaudu 1300-1500 kg.

Saatedokumendid: kaubaarve, pakkimisnimekiri, konossement, päritolusertifikaat ja partii testimise aruanded. Tsiteerime EXW, FOB Ningbo või CIF-i.

Jahutusvedeliku hooldus on osa garantiipaketist

2-aastane garantii hõlmab korstnat, klemme, mooduleid ja suletud jahutusvedeliku vooluringi.

Jahutusvedeliku täitekomplektid ja voolikuklambrid tarnitakse 3-5 tööpäeva jooksul; tehas avaldab vedeliku spetsifikatsiooni, et saaksite hankida kohapealt.

Kvartali kaugkontrollid hõlmavad jahutusvedeliku temperatuuri trende, mille tõttu pump kulub varakult.

6-kuuline hoolduse kontrollnimekiri (jahutusvedeliku tase, voolikuklambrid, pistikute kulumine) on saadaval viies keeles.

Spetsiaalne WhatsAppi kanal ühendab teid müügijärgse inseneriga, kes teab teie seerianumbreid.

Vedelikjahutusega relvade käsitsemine: vale vs õige

Vale: kraanivee või tavalise jahutusvedeliku kasutamine ahelas. Paremal: kasutage ainult AMPPAL-i määratud dielektrilist vedelikku; pumba tihendid ja vooliku nimiväärtus sõltuvad sellest.

Vale: kerige vedelikukaabel seansside vahel tihedalt maapinnale. Paremal: laske sellel lamada või rippuda kaasasoleva konksu otsas; tihedad mähised painutavad sisevoolikut.

Vale: eeldades, et terminal jahtub vooluvõrgust lahtiühendamisel ise. Paremal: pump seiskub, kui relv on dokitud; hoidke terminali varjus, et vältida kuumuse leotamist enne järgmist pistikühendust.

Vale: kulunud vedelikupüstoli asendamine laos oleva õhkjahutusega seadmega. Paremal: S2 klemmipesa on juhtmega ja jahutatud vedelpüstolite jaoks; kasutage sobivat 600A seadet.

Vale: kuuekuulise kontrolli vahelejätmine, kuna silmus on suletud. Paremal: kontrollige taset, klambreid ja pistikute kulumist; rikkis pump on palju odavam asendada kui sulanud pistik.

Operaatori tagasiside pärast kuuekuulist 600A teenindust

Hollandi koridorioperaator juhtis 2025. aasta augustist teenindusväljakul kahte S2-d. Nende laadimispunkti operaator mõõtis pärast 40-minutilist 600A seanssi 28 °C keskkonnas ja juhid kommenteerisid tule käepidet 42 °C juures. Nende kaebus: klemmi pjedestaal on padja hoolduse ajal raske tõsta.

USA saidi arendaja, kes testis NACS-i ühilduvust, ütles, et 5-meetrine vedelikukaabel jõudis pikapi tagumise pordini ilma veokit ümber paigutamata, mida nad ei oodanud 600A relvalt. Nad märkisid peamise riskina varuosade tarneaja ja tellisid ühe varuterminali koos virnaga.

Raskeid maanteeveokeid sõitev Austraalia depoo surus S2 kolme tunni jooksul täisvõimsusel 600A. Soojusandmed olid olemas, kuid objekti insener soovis pikemat voolikut; AMPPAL pakub nüüd 7-meetriseid vedelikukaableid kohandatud reaüksusena.

600A vedelkaabel KKK

K: Miks on 600A praktiline ainult vedelikjahutusega?

V: 600A juures ulatuvad vase kaod umbes 25 kW-ni 100 meetri kaabli kohta ja õhk ei suuda seda soojust käeshoitavast relvast välja kanda.

K: Kui raske relv on?

V: Täisvedeliku komplekt on ligikaudu 60% kergem kui samaväärne õhkjahutusega komplekt, mis on piisavalt kerge ühe käega kasutamiseks.

K: Kas jahutusvedelikku tuleb vahetada?

V: iga 2 aasta või 40 000 seansi järel, olenevalt sellest, kumb saabub varem; tehas tarnib täitekomplekti.

K: Mis juhtub, kui pump ebaõnnestub?

V: Terminal taandub ohutule tasemele ja teatab tõrkest OCPP kaudu; pump on kohapeal vahetatav osa.

K: Kas S2 saab laadida kahte 800 V veokit korraga?

V: Jah, 480 kW bassein jaguneb terminalide vahel ja iga 600 A rada saab seda, mida ta soovib kuni basseini limiidini.

K: Kas kaabel on tagumiste portide jaoks piisavalt pikk?

V: Standard on 5 meetrit ja 7 meetrit on saadaval kohandatud tellimusena.

K: Kas külm ilm mõjutab jahutusvedelikku?

V: Ei. Dielektrilise vedeliku temperatuur on -25 °C ja silmus on suletud, seega pole külmumisohtu.

K: Mis on tarneaeg?

V: 15-20 tööpäeva laokonfiguratsioonide jaoks pärast kinnitamist ja sissemakset.
