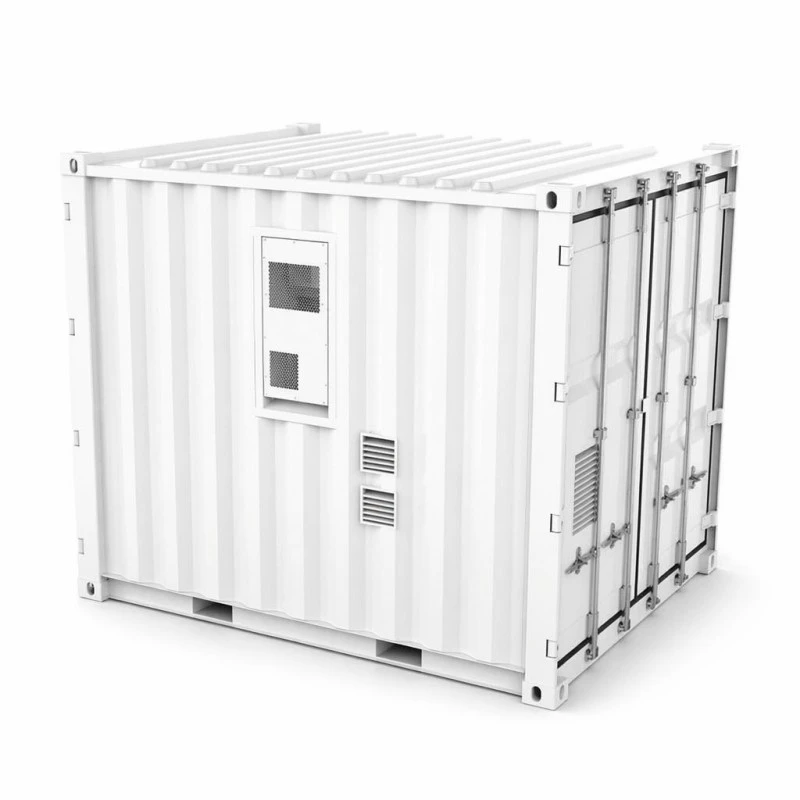

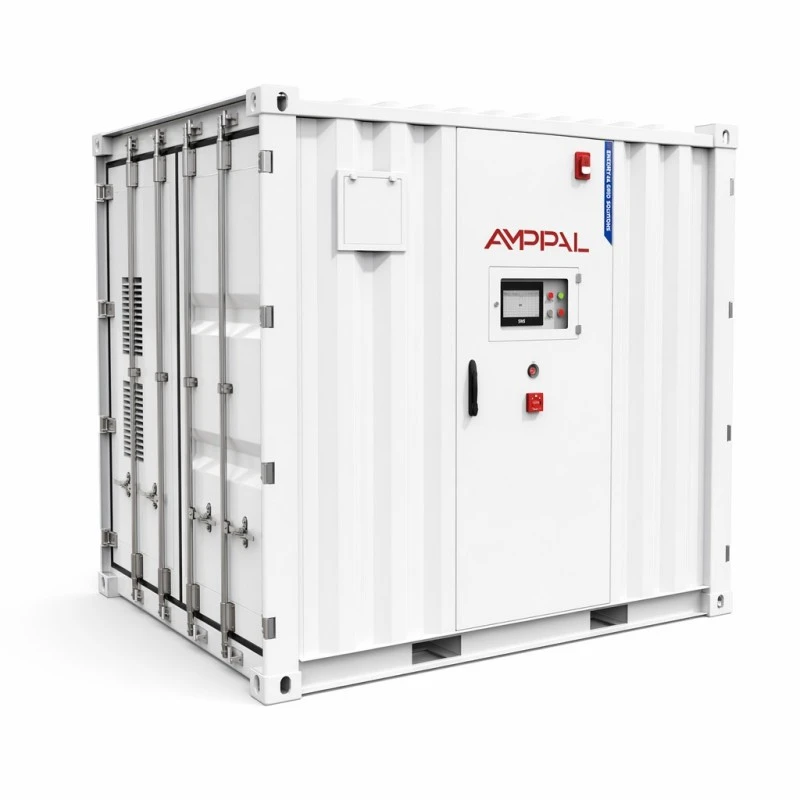

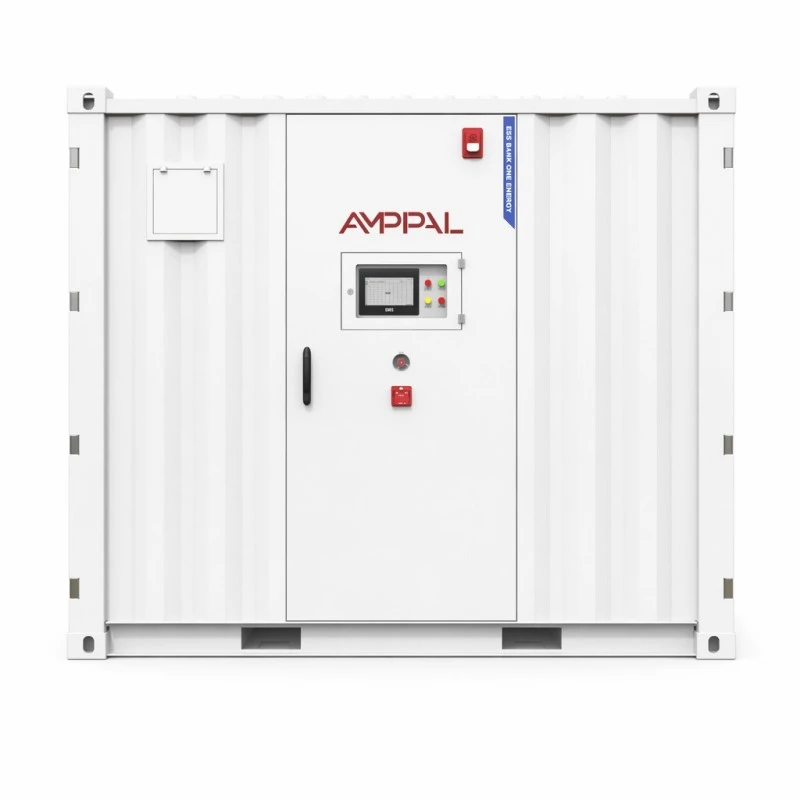

Kasuliku mahuga aku energiasalvestussüsteem

Mis saabub veoautole

Tavapärased megavatt-tunni projektid komplekteeritakse kohapeal: pakid saabuvad alustele, nagid tõusevad üles, kaablid tõmmatakse ja pool kasutuselevõtu ajast kulub paigaldusnädalal tehtud juhtmestiku vigade taga ajamisele. Kasuliku mahuga aku energiasalvestussüsteem muudab selle järjestuse ümber. 48 või 55 akut, kliimaseade, aerosooli ja perfluoroheksanooni tuletõrjesüsteemid ning seirejuhtmestik on kõik integreeritud meie Yueqingi tehase põrandale, testitud ühe süsteemina ja tarnitakse ühe 3048 * 2438 * 2591 mm seadmena. Saabumisel asetab objekti meeskond selle ettevalmistatud padjale, juhib alalisvoolu sisendkaabli projekti PCS-i/EMS-i ja annab üle kasutuselevõtule. Tehase kokkupaneku aeg nihutatakse teie kriitiliselt rajalt kõrvale, mis tavaliselt seisneb konteineri, mitte riiulisüsteemi ostmises.

Viis numbrit, mis määratlevad kaks varianti

1060 kWh ja 1215 kWh nimivõimsus samast korpusest: 48 pakki versus 55 pakki LFP 3,2V/314Ah elemente, nii et jalajälg, padi ja kraana plaan ei muutu variantide vahel.

Stringi arhitektuur erineb konstruktsiooni poolest – 4P264S 1060 kWh seadme jaoks 844,8 V alalisvoolu juures, 5P242S 1215 kWh seadme jaoks 774,4 V alalisvooluga – samas kui mõlemad jäävad 680–950 V alalisvoolu aknasse, mida enamik suuri PCS-platvorme aktsepteerivad.

Standardne laadimis- ja tühjendusvool on mõlemal 200 A kiirusega 0,5 CP, mis hoiab konteineri alalisvoolu väljundi ühilduvana tüüpiliste projekti siinide konstruktsioonidega.

Süsteemi efektiivsus on 0,5 °C juures maksimaalselt 88%, mõõdetuna ühe laadimise ja tühjenemisega – see arv hõlmab ka abiseadmeid, mitte ainult akupaela.

Elueaks loetakse rohkem kui 8000 tsüklit temperatuuril 0,5 °C ja 25 °C vähemalt 80% energiasäästlikkusega ning töövahemik 0 °C kuni +50 °C vastab konditsioneeritud sisemusele.

Tehnilised andmed

Kategooria	Parameeter	1060 kWh mudel	1215 kWh mudel
DC pool	Nimivõimsus	1060 kWh	1215 kWh
	Raku tüüp	LFP 3,2V/314Ah	LFP 3,2V/314Ah
	Akusüsteemi string	4P264S	5P242S
	PACKi spetsifikatsioon	70,4V314Ah	70,4V314Ah
	EI. pakkidest	48 tk	55 tk
	Nimipinge	844,8 VDC	774,4 VDC
	Pingevahemik	680-950 VDC	680-950 VDC
	Standardne laadimis-/tühjendusvool	200A	200A
Süsteemi parameetrid	Süsteemi tõhusus	MAX.efektiivsus 88% @0,5C / 1 laadimine 1 tühjenemine	MAX.efektiivsus 88% @0,5C / 1 laadimine 1 tühjenemine
	Süsteemi eluiga	>8000 korda (0,5 °C@25 °C) Energia säilivus ≥ 80%	>8000 korda (0,5 °C@25 °C) Energia säilivus ≥ 80%
	Juhtmete ühendamise meetod	DC alumine sisestus	DC alumine sisestus
	Laadimis- ja tühjenemiskiirus	0,5 CP	0,5 CP
	Soojusjuhtimise meetod	Intelligentne õhkjahutusega konditsioneer	Intelligentne õhkjahutusega konditsioneer
	Sideprotokoll	CAN/Eth/RS485 (4G valikuline)	CAN/Eth/RS485 (4G valikuline)
	Tulekaitsesüsteem	Aerosool ja perfluoroheksanoon	Aerosool ja perfluoroheksanoon
	IP reiting	IP54	IP54
	Toote suurus	3048 * 2438 * 2591 mm	3048 * 2438 * 2591 mm
	Toote kaal	9500 kg	10500 kg
Keskkonnanõuded	Töötemperatuuri vahemik	0°C~+50°C	0°C~+50°C
	Töö niiskusvahemik	0–95% RH (ilma kondensatsioonita)	0–95% RH (ilma kondensatsioonita)
	Töökõrgus merepinnast	2000 m (> 2000 m alandamine)	2000 m (> 2000 m alandamine)
	Sertifitseerimine	PAKEND: CE ROHS UN38.3 ohutuskaart	PAKEND: CE ROHS UN38.3 ohutuskaart
	Garantii	5 aastat	5 aastat

Saidid, mis tellivad megavatt-tunni

Tööstuspargid 2–4-tunnise õhtuse tipuga ja tariifistruktuuriga, mis premeerib selle akna nihutamist.

Diiselgeneraatori vahetus: 1060 kWh 200A tühjenemisel katab tagasihoidliku tööstusliku koormuse läbi tüüpilise katkestusakna ilma kütuselogistikata.

Päikese- või tuulepargid, mis peavad kindlustama toodangu ja koguma tootmist, mida muidu piirataks.

Jaotusettevõtted lükkavad alajaama uuendamise edasi, raseerides söötja tipu hooajaks või kaheks.

Kaugkaevandused ja saared, kus kohapeal ehitatud akuruumid on ebapraktilised ja tehases testitud tarnimine on ainus usaldusväärne võimalus.

Kuidas kokkupandav projekt võrku jõuab

Projekti jada algab tsiviilpaketiga: tasane betoonalus, mis on ette nähtud 9500–10500 kg punktkoormuse jaoks, kaablikraav konteineri asendisse ja õhukonditsioneeri kuumuse summutamise ruum.

Tõstmine toimub ühe kraanaga. Seadme 3048 * 2438 * 2591 mm ümbris ja nurgavalu on standardne konteineri riistvara, nii et laotuslatt ja taglas on pigem renditud kui eritellimusel valmistatud.

Seejärel toimub kasutuselevõtt kolmes etapis: alalisvoolu juhtmestik läbi alumise sisendtihendi saidi PCS-i, CAN/Eth/RS485 käepigistus projekti EMS-iga (4G kaugjuurdepääs valikuline) ja vastuvõtujärjestus, kus kohalik omavalitsus või võrguoperaator on tunnistajaks kaitserelee testidele, laadimine/tühjenemine 0,5 CP juures ja SOC aruandluse täpsuse kontroll. Pärast konteineri seadistamist laske kohapeal tööd teha kaks kuni kolm päeva.

Ohutus- ja sertifitseerimisfailis

Kaks sõltumatut tuletõrjeainet: aerosool toimib pakendi mahus, samal ajal kui perfluorheksanoon ujutab konteineri ruumi üle – paar katab termilised sündmused mõlemal skaalal.

IP54 kaitseümbris alalisvoolu põhjasisendiga, nii et konteiner talub kohapeal vihma ja tolmu, samas kui elektriline läbilaskvus jääb madalaks ja kaitstuks.

Pakkides on CE ja RoHS; kogu varustus tarnitakse koos UN38.3 ja MSDS-dokumentidega, mis on vajalikud transpordi-, tolli- ja kohakindlustuseks.

Intelligentne õhkjahutusega kliimaseade hoiab 48-55 pakki kitsas temperatuurivahemikus; kontroller pigem moduleerib, mitte ei sõida kõvasti.

Tööpiirkond on 0 °C kuni +50 °C ja 0–95% suhteline õhuniiskus ilma kondensatsioonita ja 2000 m kõrgusel koos ülaltoodud degradatsiooniga – numbreid tasub oma projektikohaga võrrelda.

Iga konteiner laaditakse ja tühjendatakse täielikult 0,5 CP tehases pakendi tasemel logimisega, enne kui uksed lähetamiseks pitseeritakse.

Kaheksa sammu Yueqingi tehase sees

1. Rakkude sissevõtt — 314Ah LFP rakkudest võetakse saabumisel võimsuse ja sisemise takistuse jaoks partiiproovid.

2. Paki ehitus — 70,4V/314Ah pakett on keevitatud, ühendatud juhtmega, varustatud BMS-iga ja isolatsioonikatsetega.

3. Konteinerite valmistamine — korpus lõigatakse, keevitatakse ja kaetakse korrosioonikaitsega samal korrusel kui ettevõtte teised energiatooted.

4. Rack-paigaldamine — pakid paigaldatakse 4P264S või 5P242S stringipaigutusega alalisvoolusiiniga.

5. Soojus- ja tulevarustus – kliimaseadmed, kanalid, aerosooligeneraatorid ja perfluoroheksanooni balloonid on paigaldatud ja nende toimivust testitakse.

6. Juhtmed ja juhtimine — monitooring, side lüüsid ja alalisvoolu alumine sisendtihend on ühendatud projekti liidesega.

7. Tehase vastuvõtutest – täielik 0,5 CP tsükkel koos seerianumbriga logitud pinge ja temperatuuriga.

8. Sulgemine ja pakkimine — uksed pitseeritud, paigaldatud põrutusindikaatorid, konteineriplatsi jaoks ette valmistatud seade.

Suuruse tegelikkuse kontroll konteineri skaalal

Ostke variant, mis vastab teie lähetusaknale, mitte suuremale numbrile. 1060 kWh seade annab 200A standardvoolu 844,8 V alalisvoolu siinil; 1215 kWh seade pakub rohkem energiat madalamal 774,4 V alalisvoolul. Enne PO katkestamist kontrollige, milline pinge on teie PCS-i tööpiirkonnas.

Õhkjahutusel on reaalsed piirid. Kui teie saidi temperatuur ületab regulaarselt +50 °C või asub niiskes troopilises kliimas, kus kliimaseade töötab pidevalt täiskoormusel, hoiab vedelikjahutusega toode rakutemperatuuri madalamal ja võib sobida paremini. Me ütleme seda pigem hinnapakkumises kui pärast kohaletoimetamist.

Alla umbes 500 kWh salvestusvajadust on see konteiner vale kujuga. Kabineti mastaabis toode maksab vähem transporti, kraana ja platsi ning saame suunata teile sama tootevaliku.

Küsimused, mida esitada EPC tsitaatidele

Küsige, kas efektiivsusnäitaja on ühe laadimis-tühjenemise tsükli jooksul süsteemi tasemel – meie näitaja on 0,5 °C juures maksimaalne 88%, koos abiseadmetega.

Küsige, kas tsükli eluea väites on märgitud kiirus, temperatuur ja säilituslävi – „8000 tsüklit” ilma tingimusteta on turunduslause, mitte spetsifikatsioon.

Küsige, kui palju tuletõrjevahendeid on sees. Aerosool pluss perfluorheksanoon on konfiguratsioon, mille kindlustusandjad oma nõudeid üha enam kirjutavad.

Küsige, mis juhtub kasutuselevõtu ajaga, kui saidi PCS kasutab teist kommunikatsiooniprotokolli – CAN, Ethernet ja RS485 on siin standardvarustuses, 4G kaugjuhtimispult on valikuline.

Kaubanduslikud tingimused: standardkonteineriga tootmine kestab 30-40 tööpäeva, garantii viis aastat ja akupaketid on põllul vahetatavad ilma konteinerit maha võtmata.

Tõstmine, saatmine ja toll

3048 * 2438 * 2591 mm ja 9500 kg (1060 kWh) või 10 500 kg (1215 kWh) korral liigub seade platvormi peal, mille mõlemas otsas on kraana. Kahveltõstukid ei ole selle kaalu jaoks hinnatud; enne veoki saabumist planeerige taglase ja padjakraana.

Kuna aku on paigaldatud ja laetud, tarnitakse konteinerit UN3480 ohtliku kaubana. Koostame UN38.3 aruande, ohutuskaardi ja peadirektoraadi pakkimisdeklaratsiooni; peaksite lähtekohas broneerima umbes ühe lisanädala broneerimisaega võrreldes üldkaubaga.

Tüüptingimused on FOB Ningbo või Shanghai, saadaval on CIF; üksus liigub ühe 40 jala kõrguse kuubikuga samaväärse koormana ja teie riigis maismaa kohaletoimetamine vajab 3 meetri laiuse ja 10,5-tonnise koorma jaoks marsruudi vaba liikumist.

Garantii ja mahuteenindus

Pakenditele, kliimaseadmetele, tuletõrjesüsteemidele ja monitooringule viieaastane garantii ühe tarnitava süsteemina.

Võimsus on garanteeritud, et mahutab vähemalt 80% nimienergiast märgitud 0,5C tsükli korral; lagunemise jälgimine kasutab lähtetasemena tehase vastuvõtulogi.

Pakid on väljal vahetatavad moodulid – nõrk pakk vahetatakse välja mõne tunni jooksul ilma konteinerit maha võtmata või ülejäänud stringi katkestamata.

Valikulise 4G-ga kaugseire CAN/Eth/RS485 kaudu võimaldab meie teenindusmeeskonnal lugeda paketitaseme andmeid ja planeerida külastuse enne, kui võimsuse triivimine operaatorile nähtavaks muutub.

Iga-aastane hooldus: õhufiltri puhastus, tuletõrjeaine rõhu kontroll, terminali pöördemomendi kontroll ja võimsuse kontroll; varupakid tarnitakse 5-7 tööpäeva jooksul.

Vead saidi ettevalmistamisel, mis maksavad nädalaid

Vale: padja valamine enne konteineri uksekiigu ja kliimaseadme vahe kontrollimist. Paremal: märkige enne betooni tellimist 3048 * 2438 mm jalajälg pluss 1 m teeninduskoridor.

Vale: eeldades, et 9500 kg kaaluvat seadet saab tõstukiga libiseda. Paremal: kraana nurgavaludest koos puisturiga — taglase plaan peaks olemas olema enne veoki sadamast väljumist.

Vale: jättes alalisvoolu alumise sisendtihendi maetud kaablikraavi täite alla. Paremal: sulgege ja tihendage nääre paigaldusnädala jooksul, enne kaeviku tagasitäitmist.

Vale: niiskuse kontrolli vahelejätmine, kuna "sellel on IP54". Paremal: tööriba on 0–95% RH ilma kondensatsioonita; õhukuivati ​​on mussoonpiirkondades odav kindlustus.

Vale: aku siini ühendamine PCS-iga väljaspool 680–950 VDC akent. Paremal: enne pingestamist veenduge, et projekti PCS aktsepteerib variandi nimipinget (844,8 V või 774,4 V).

Välimärkmed megavatt-tunni projektidest

Usbekistanis Taškendis asuv kinnisvaraarendaja tellis 2024. aasta lõpus 1060 kWh üksuse öö/päevatariifide vahega ärikompleksi. Nende projektiinsener teatas, et konteiner teenis tulu üheksa päeva jooksul pärast seda, kui kraana tõstis selle platspinnalt maha, ja märkis, et EMS-i käepigistuseks RS485 kaudu kulus parameetrite kaardistamiseks üks õhtupoolik – kauem kui füüsiline paigaldamine.

Madagaskaril Antananarivos asuv päikeseenergia arendaja sidus 1215 kWh variandi olemasoleva PV-farmiga. Nende tagasiside keskendus õhukonditsioneerile: saare kuumuses oli jahutuskoormus suurem, kui andmelehel soovitati, ja enne teise seadme tellimist küsisid nad meilt +45°C temperatuuri vähendamise tabelit.

Kasahstanis Almatõs asuv kaevandustöövõtja kasutas konteinerit töötlemistehase tagavaraks. Nende elektrijuht kiitis ühe liftiga paigaldust, kuid kurtis, et sidekaablid vajavad pikemaid tehasesabasid – alalisvoolu alumine sisestusasend tähendas, et nende kaevik jooksis kavandatust 4 meetrit kaugemale.

Küsimused, mida ostjad küsivad enne konteineri broneerimist

K: Mis vahe on kahe variandi vahel?

V: Energia ja stringide paigutus – 48 pakki 4P264S (844,8 VDC) 1060 kWh jaoks, 55 pakki 5P242S (774,4 VDC) 1215 kWh jaoks, sama korpus.

K: Kas konteiner sisaldab PCS-i?

V: Ei – see on DC-poolne salvestusvara. See ühendub teie projekti PCS/EMS-iga CAN-i, Etherneti või RS485 kaudu (4G valikuline).

K: Kuidas see tarnitakse?

V: ÜRO 3480 ohtliku kaubana platsil või konteinerkoormana koos meie koostatud UN38.3 aruande ja ohutuskaardiga.

K: Mis on tavaline laadimis-/tühjendusvool?

V: 200A mõlemal variandil 0,5CP kiirusega 680–950 VDC pingeaknas.

K: Kui kaua võtab saidi kasutuselevõtt aega?

V: Kaks kuni kolm päeva alalisvoolu juhtmestiku, sidekäepigistuse ja tunnistajateks tehtud vastuvõtutestide jaoks, eeldusel, et padi on valmis.

K: Mis on tegelik tõhusus?

V: Maksimaalselt 88% 0,5 °C juures, mõõdetuna ühe laadimise ja tühjenemisega, koos lisaseadmetega.

K: Kui kaua aku vastu peab?

V: Üle 8000 tsükli temperatuuril 0,5 °C ja 25 °C, säilitades vähemalt 80% energiat; kuumemad keskkonnatingimused lühendavad seda.

K: Mis on tarneaeg?

V: 30-40 tööpäeva standardse konteineri jaoks; peadirektoraadi broneering lähtekohas lisab sõiduplaanile ligikaudu nädala.
