3,5 kW kompaktne Wallbox AC EV laadija kodus ja kontoris laadimiseks

Mis see laadija on (ja kellele see on mõeldud)

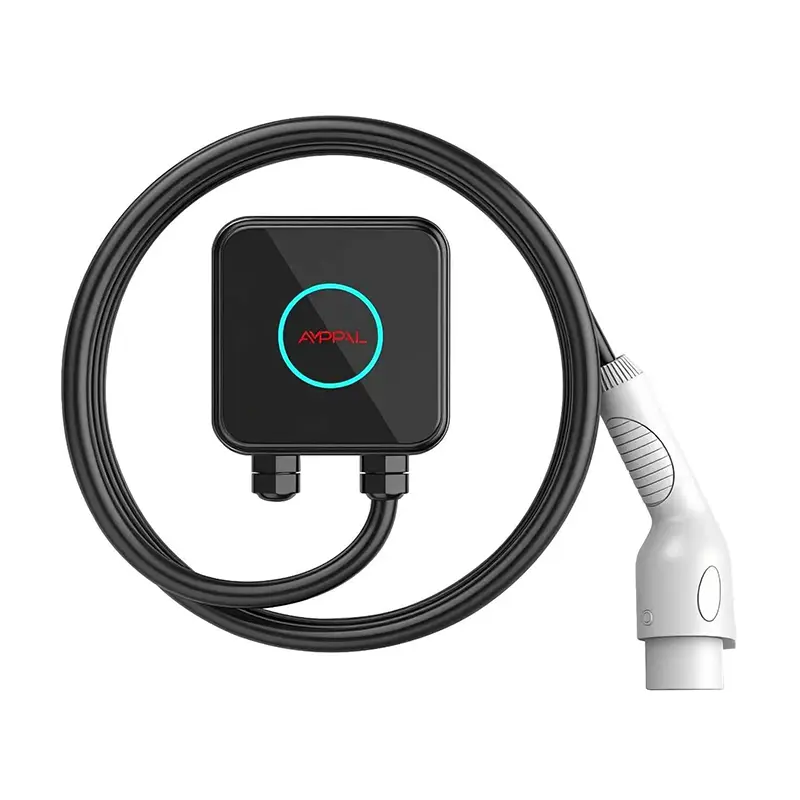

150 x 150 x 65 mm kast on ligikaudu paksu kõvakaanelise romaani või koduruuteri suurune. See on kogu AMPPAL 3,5 kW Compacti korpus – kõik selle sees olevad komponendid, ohutusrelee ja juhtplaat.

Enamik turul olevaid seinakarpe on kolm kuni viis korda suuremad. Kitsas keldrilahtis, boileri kõrval või poole meetri laiusel seinal otsustab see erinevus, kas üldse saab laadijat paigaldada.

Ehitasime selle seadme ruumidesse, mida kõik teised ignoreerivad: kitsad korterite parkimiskohad, vanad kortermajad, millel puudub elektriruum, trepikojad, isegi ühine sisehoovi sein. Kui teie seinal on vaba laiust 150 mm, on sellel laadija jaoks ruumi.

Miks äärmuslik kompaktsus teie paigaldust muudab?

Väike suurus ei ole stiilitrikk. See muudab EV laadija paigaldamise füüsilist matemaatikat neljal viisil.

Esiteks paigalduskõrgus. 65 mm sügavune seade ulatub seinast vähem välja, nii et see võib istuda vahekäigus ilma jalgsiliiklust takistamata - keldritrepi kõrval, kus 120 mm sügavune kast paistaks käiguteele.

Teiseks sobib see olemasolevatesse korpustesse. Itaalia ja Poola töövõtjad on paigaldanud Compacti juba olemasolevasse metallist jaotuskappi, kaitstes seda ilmastiku ja vandalismi eest ilma uue müüritiseta.

Kolmandaks, kaablite suunamine. Kaabel siseneb ja väljub seina lähedal, nii et pinnapealne toru näeb puhas ja vajab ainult kahte seinapistikut.

Neljandaks, kaal. Ligikaudu 1 kg kaalumisel kinnitatakse seade nelja kruviga kipsplaadi või tellise külge; pole vaja naastu otsida ega betooni puurida.

Mis on selle väikese laadija sees

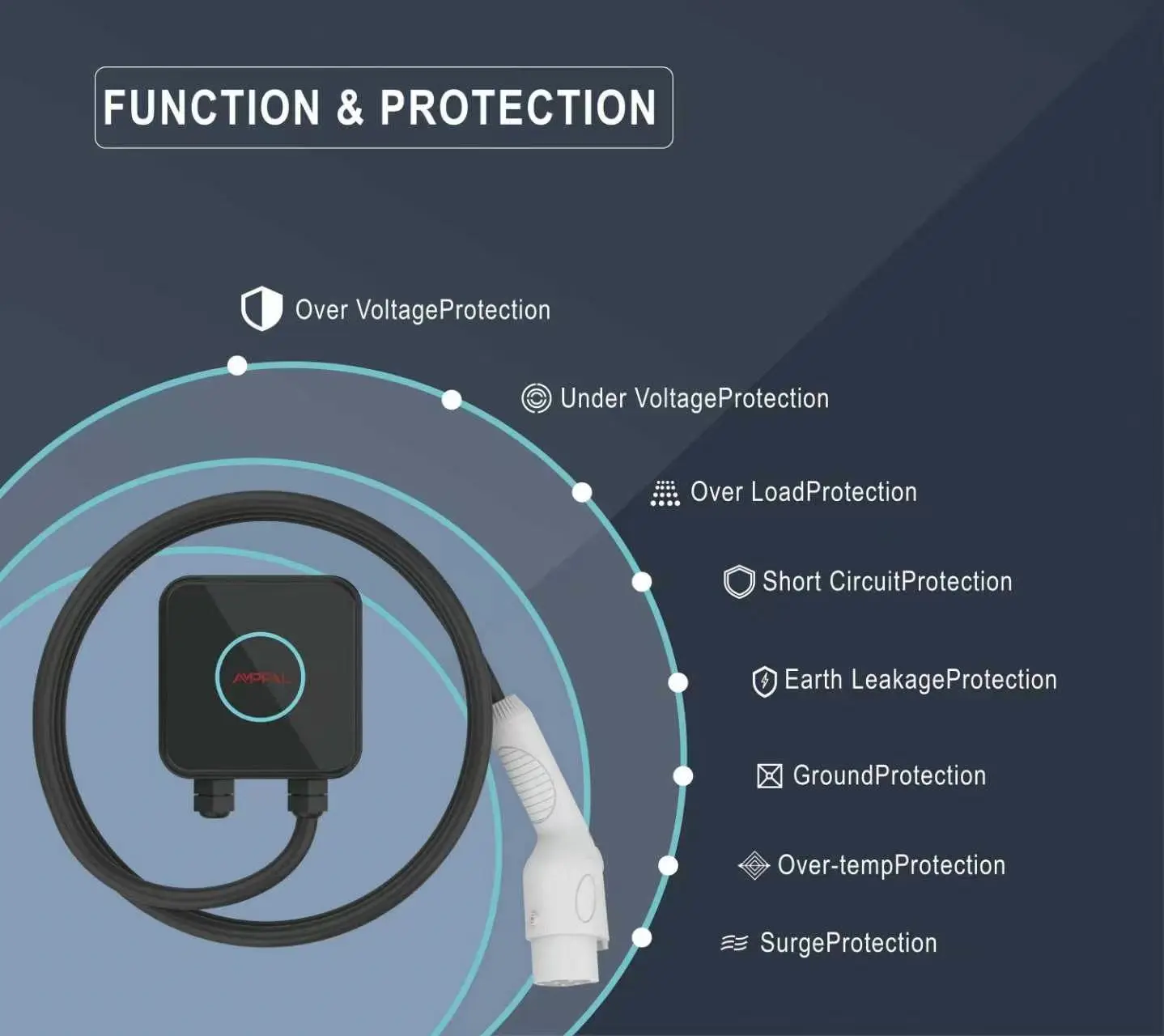

3,5 kW võimsusega kompaktne Wallbox AC EV laadija kodu- ja kontorilaadimiseks on režiimi 3 laadimisjaam vastavalt standardile IEC 61851-1:2017. See ei muuda vahelduvvoolu alalisvooluks – see töö jääb autosse. See haldab turvalist käepigistust: pilootsignaal, relee juhtimine, maanduse pidevuse kontroll ja automaatne seiskamine, kui laadimine on lõppenud või ilmneb rike.

Ilma trafo ja alalisvoolutoiteta kahaneb korpus dramaatiliselt. Soojuskoormus 3,5 kW juures on tagasihoidlik: korpus on termoplastist kest, mille reiting on UL94 V-0 (leegiaeglusti) ja soojus hajub läbi korpuse pinna ilma ventilaatoriteta.

IP54 tähendab, et seade on vastupidav tolmu ja veepritsmetele mis tahes suunast – mitte vee all, vaid vihm, kondensaat ja vooliku puhastamine läbivad kergesti. Juhtpaneel on standardvarustuses konformse kattega, mis on selle hinnaga ebatavaline, nii et see talub niiskeid rannagaraažisid.

Tehnilised andmed

Kuhu see 150 mm laadija kuulub (ja kuhu see ei kuulu)

Realistlikud kasutusjuhud on konkreetsed ja me loetleme need selgelt.

1) Kitsad privaatsed lahed korterikeldrites, eriti vanemates Euroopa ja Kagu-Aasia majades, kus 2,2 m vahekäik ei jäta seina.

2) Teised kodud ja suvilad 16A ühefaasilise toitega.

3) Üüritud parkimiskohad, kus üürileandja soovib minimaalset jalajälge ja teisaldatavat osa.

4) Garaaži seinad ühised boilerite, veepehmendajate või tööriistakappidega.

5) Laevapargi laod käitavad odavat pilootinstallatsiooni enne täissuuruses seadmete kasutuselevõttu.

Kuhu see ei kuulu: 22 kW võimsusega kolmefaasiline auto, ainult 3-faasilise toiteallikaga koht (see seade on ainult ühefaasiline 220 VAC) või sõidutee, kus kiirem päevane laadimine on tõeline vajadus.

Kuidas Compact talub kuumust, tolmu ja vett

Kolm insenerivalikut muudavad väikese suurusega töö välitingimustes kõrvuti.

Soojus: 3,5 kW juures jääb hajutatud kogukadu täiskoormusel alla 40 W. Korpus toimib jahutusradiaatorina – ribidega sisepinnad juhivad soojust välispinnale ja koormustestid näitavad, et pinnatemperatuur on 35 °C juures alla 55C.

Tolm ja vesi: IP54-klass pärineb tihendiga esikaanest ja kaabli ümbrisest, mis kinnitavad kaabli kesta, mitte epoksiidist. See hoiab seadme töökorras – tehnik saab selle avada, relee vahetada ja sulgeda ilma tehasetööriistadeta.

Sertifitseerimine ja kvaliteedi tagamine

CE-märgisega ja testitud vastavalt standardile IEC 61851-1:2017, mis on AC-režiimi 3 laadimisseadmete reguleeriv standard.

Korpuse materjalil on süttivusaste UL94 V-0 – korpus ei talu leeki, mis on ühiskasutatavates keldrites tõeline kaalutlus.

Iga seade läbib 100% elektriohutuse testimise: maanduse katkematus, isolatsioonitakistus 500 V alalisvoolu juures ja dielektriline vastupidavus 1,5 kV juures.

Prooviühikud läbivad meie laboris 96-tunnise soolapihustustesti ja 500 000-tsüklilise relee vastupidavuse testi.

Sissetulev kontroll kontrollib kontaktoreid, MCU-d ja vooluandureid partiisertifikaatide suhtes; tagasilükkamise määr logitakse loosiga.

Tehasel on AMPPAL perekonna CE, TUV, CB ja UL sertifikaadid, mida auditeerivad välised teavitatud asutused.

Kuidas laadija on valmistatud (8 sammu)

Tootmine meie Yueqingi tehases (Zhejiang, "elektriseadmete pealinn") toimub kindlas järjestuses:

1) SMT PCB koost automaatse joote-pasta kontrolliga.

2) Konformne kate on peale kantud ja kõvenenud.

3) Relee, andur ja MCU-plaat on paigaldatud korpuse tagumisse poolde.

4) Paigaldatud kaablitihend ja 5m kaabel, pöördemomendiga juhitav.

5) Automaatne funktsionaalne test 230 V juures simuleeritud sõidukikoormusega.

6) 100% kõrge poti ja maanduse järjepidevuse ohutuse test.

7) Visuaalne kontroll ja seerianumbri lasermärgistus.

8) Pakitud paigalduskomplekti ja kiirkäivituskaardiga, kaubaalustele paigutatud pärast 24-tunnist sissepõlemisproovi kontrolli.

FANUCi (Shanghai) ja TRUMPF-i (Saksamaa) partneritega tarnitavad roboti abil töötavad liinid käitlevad meie suuremate jaamade jaoks lehtmetalli; Compact töötab spetsiaalsel vahelduvvooluliinil. Tehase aastane võimsus ületab ühe miljoni ühiku.

Suuruse määramise juhend: kas 3,5 kW on teie jaoks piisav?

Olgem otsekohesed: 3,5 kW on tänapäevaste standardite järgi aeglane laadimine. See sobib autodele, mis pargivad ööseks – pendelränduritele, pistikhübriididele ja linna EV-dele, mille kasutusvõimsus on 20–40 kWh.

Ärge ostke seda, kui teie igapäevane sõit ületab umbes 150 km ilma alternatiivse laadimiseta. Sel juhul on aus soovitus 7kW Compact või 11kW/22kW jaam.

Samuti jätke see vahele, kui teie kodus on 3-faasiline juhtmestik ja teie auto võtab vastu 11 kW - seinakarp muutub kitsaskohaks.

Mis teeb sellest seadmest õige kõne: kitsas füüsiline ruum, 16A ühefaasiline vooluahel, mida te ei uuenda, või teisene omadus, mis vajab odavat ja märkamatut laadijat.

Miks valida AMPPAL tavaliste kompaktlaadijate asemel

Tehas otse Zhejiang Anfu New Energy Technology Co., Ltd.-lt (asutatud 2014, riiklikul tasemel spetsialiseerunud ettevõte) – tegelete tootjaga, mitte kaubandusettevõttega.

Standardne tarneaeg 15-20 tööpäeva; proovid saadetakse õhutranspordiga 3-5 tööpäeva jooksul.

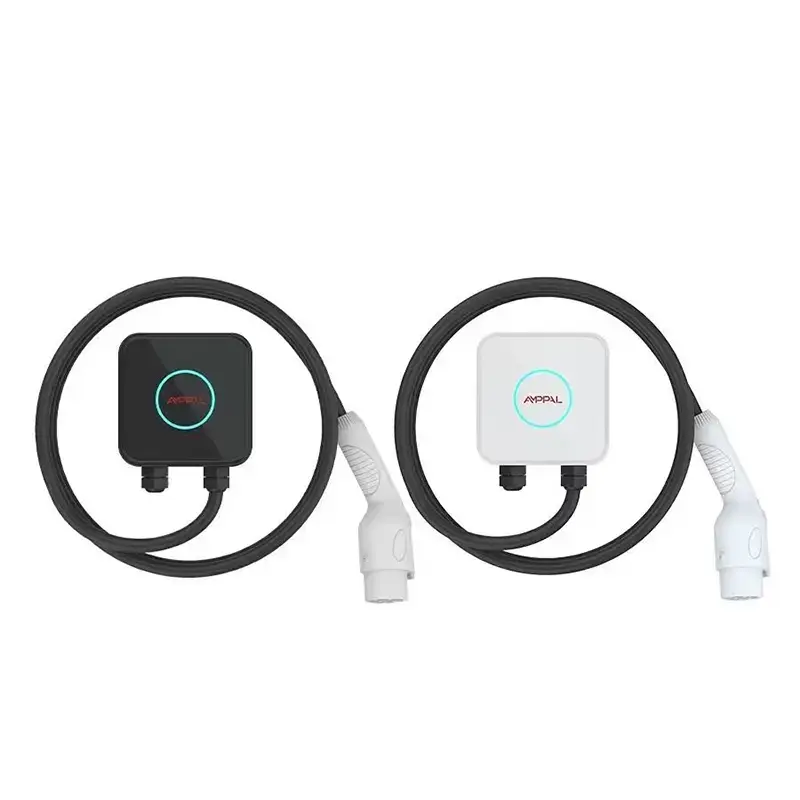

OEM ja ODM teretulnud: logo, kaabli pikkus, pistiku tüüp (tüüp 1 / tüüp 2 / GB / T) ja värv alates 100 ühikust.

Dokumentatsioonipakett: CE-deklaratsioon, IEC 61851-1 katseprotokoll, käsiraamat, tehase kontrolli sertifikaat tolli jaoks.

Ekspordi rekord 40+ riiki, sealhulgas AÜE, Saudi Araabia, Venemaa, Saksamaa, Prantsusmaa, Malaisia, Tai, Vietnam, Mehhiko ja Brasiilia; NEOM ja Sime Darby on referentspartnerid.

MOQ alates 1 ühikust testimiseks; mahuastmed alates 50 kuni 500 ühikut.

Pakendamine ja saatmine

Iga seade tarnitakse 210 x 210 x 120 mm karbis, mis kaalub umbes 1,6 kg koos laadija, 5 m kaabli, paigalduskomplekti ja juhendiga. Kast on kullerisõbralik, seega püsib õhutransport odav: 40 ühikut on virnastatud ühte 0,1 m3 pakiruumi.

Mereveoks laaditakse 1200 ühikut 20-jalasesse konteinerisse 24 kahanevasse pakitud alusele, millest igaüks on 50 karpi.

Kaubandustingimused: FOB Ningbo või Shanghai, EXW või CIF nõudmisel. Paberitöö hõlmab kaubaarvet, pakendinimekirja, CE-deklaratsiooni ja päritolusertifikaati; me käsitleme L/C ja D/P rutiinselt.

Müügijärgne tugi ja garantii

2-aastane standardgarantii tootmisdefektidele; töö ja tagastus-saatmine iga juhtumi kohta kokku lepitud.

Varuosad (relee, juhtplaat, kaabel) lähetatakse 7 tööpäeva jooksul; prioriteetne õhk Euroopale ja Lähis-Idale.

Tasuta kaugdiagnostika: saatke foto või video vea LED-st ja meie insenerid vastavad ühe tööpäeva jooksul.

Kasutaja hooldus on kerge: kontrollige kaabli kesta sisselõigete suhtes, keerake seinakruvid kinni, puhuge tolm välja kaks korda aastas.

Saksamaal, Prantsusmaal ja AÜE-s asuvate edasimüüjate jaoks on olemas pikendatud garantii ja kohapealse teeninduse lepingud.

Märkused paigaldamise ja kasutamise kohta

Vale: paigaldamine tasapinnaliselt vastu puitseina, mille tagumised õhutusavad on kaetud. Paremal: jätke 30 mm õhuvahe ja hoidke õhutusavad vabad – IP54 kaitseb vee eest, mitte takistab õhuvoolu.

Vale: laadija ühendamine adapteri kaudu kodusesse pistikupessa. Paremal: ühendage see spetsiaalse 16A kaitselülitiga (tüüp A või B RCD, 30 mA), et maanduse järjepidevuse kontroll toimiks kavandatud viisil.

Vale: keerake laadimise ajal 5 m kaabel tihedalt konksu otsa. Paremal: keerake enne seanssi täielikult lahti; koormuse all olev mähitud kaabel kuumeneb ja võib termokaitse välja lülitada.

Vale: paigaldamine täielikult avatud horisontaalsele vihmale. Paremal: paigaldage katte alla või varjualusesse; IP54 talub pritsimist, mitte tundidepikkust vihmasadu.

Vale: pistiku kukkumine põrandale, kus autod sellest üle sõidavad. Paremal: hoidke püstolit hoidikus, et tihvtid jääksid puhtaks ja kuivaks.

Mida kliendid pärast installimist ütlevad

Varssavi kinnisvarahaldur paigaldas eelmisel sügisel 1970. aastate korterikeldrisse kuus korterit. 150 mm laius võimaldas tal paigaldada laadijad kaitsmeplaatide ja trepi vahele – ükski täissuuruses jaam ei mahutanud seda kohta. Tema märkus: fikseeritud kaabel sai viimase lahe jaoks lühikeseks, nii et teine ​​partii sai 7 m kaableid.

Penangis asuv automüüja kasutab Compacti müügisalongi demolaadijana. "Kliendid näevad seda pehme köite kõrval ja saavad kohe suuruse," ütleb ta. Väike kaebus: LED-rõngas on pimedas müügisaalis hele ja ta lindistab selle öösel.

Baieris asuv matkaauto omanik laadib oma pistikhübriidi aiakuuris 16A vooluringil. Peale ühte hooaega vihma ja -8C pakast null riket; ta tunnistab, et 2-aastane garantii andis talle julguse proovida – midagi, mida me ilma elektrikuta ei soovita, kuigi see töötas.

KKK

K: Kas see 3,5 kW laadija saab töötada majapidamises kasutatava pistikupesaga?

V: Ei. See peab olema ühendatud spetsiaalse 16A vooluringiga koos RCD-ga.

K: Kui palju vahemikku tunnis 3,5 kW lisab?

V: Umbes 14-15 km 230 V juures; 30 kWh aku täitub umbes 8,5 tunniga.

K: Kas korpus on tõesti leegiaeglustav?

V: Jah – UL94 V-0, plastide kõrgeim süttivusklass.

K: Kas ma saan seda õues paigaldada?

V: katuse või varjualuse all, jah; IP54 talub pritsmeid ja tolmu, mitte pidevat horisontaalset vihma.

K: Kas see töötab kõigi EV kaubamärkidega?

V: Iga režiimi 3 vahelduvvooluga ühilduv EV töötab teie tellitud pistikuvariandiga: tüüp 1, tüüp 2 või GB/T.

K: Miks ainult 16A 32A asemel?

V: 150x150x65 mm korpus on termiliselt optimeeritud 16A jaoks; 7 kW Compact katab 32A sama jalajäljega.

K: Mis juhtub, kui RCD lülitub välja keskmise laadimisega?

V: Laadimine peatub ja kuvatakse vea LED; see taaskäivitub alles pärast vea kõrvaldamist.

K: Kas ma saan selle hiljem üüripinnale teisaldada?

V: Jah – neli kruvi ja tavaline 16A ühendus; elektrik teeb käigu ära umbes 20 minutiga.
