7 kW pjedestaal vahelduvvoolu EV laadimisjaama torn elamukogukondadele

Kui sein pole valik

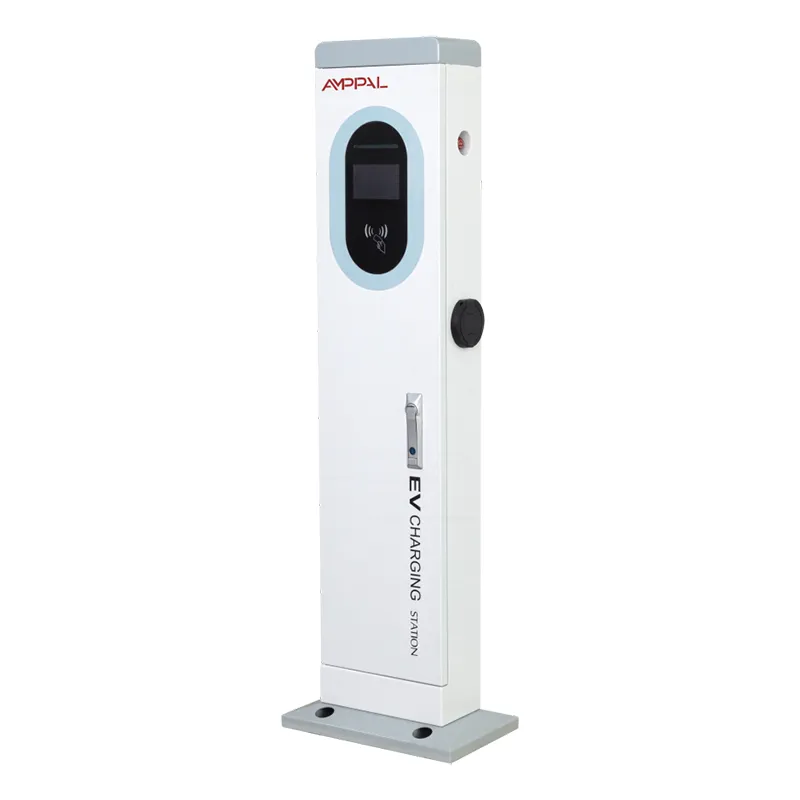

Avatud parklates on harva sein, kus seda vajate. See lõhe on täpselt see, mille jaoks see toode on loodud. AF-AC-7kW on iseseisev laadimistorn: 410 x 240 x 1400 mm terassammas, millel on üks 7 kW vahelduvvoolu laadimispunkt, 5-tolline värviline puuteekraan ning makse- ja võrguriistvara ühes suletud korpuses.

Paigaldamine on vundamendi valamine, mitte ehitusprojekt. Kinnitage alusplaat meie tarnitava ankrukomplekti ja puurimismalliga betoonaluse külge, toidege torni 220 VAC +/-20%, ühendage Ethernet või paigaldage 4G SIM-kaart. Pole fassaadi, mida puurida, pole majaomaniku müüri, mille üle vaielda – ainult maa, millesse on lubatud betooni valada.

Hotellide puhul, mis omavad oma parkimiskohti, pinnapealsete maatükkidega kaubanduskeskusi või tänavaäärseid lahtesid lisavaid omavalitsusi, otsustab see vabadus sageli, kas tasu hakatakse kasutama käesolevas kvartalis või järgmisel aastal. Seinakarbid lahendavad laadimisprobleemi. Tornid lahendavad saidi probleemi kõigepealt.

Miks ostjad valivad posti üle seinakarbi

Saidivabadus – asetage torn keskele, otstesse või puude vahele, kus iganes autod pargivad, mitte seal, kus juhtub olema sein.

Seisukõrguse ergonoomika – 1400 mm ekraan asetseb loomulikul silmade kõrgusel, nii et juhid puudutavad, maksavad ja vooluvõrgust eemaldavad ilma kummardamata või kükitamata.

Lihtne kaabli käsitsemine – relv ripub vöökõrgusel kabuuri küljes, vanematele autojuhtidele ja kohaletoimetamiskulleritele märgatavalt mugavam kui madal seinakontakt.

One sealed enclosure - all electronics live inside the IP54 tower body, so no separate distribution box is needed on typical sites.

Nähtav üle krundi – 50 meetri pealt loeb torn laadimist; seinakast kaob pargitud kaubikute taha ja maksab teile sissekäivatele klientidele.

Jalajälg, mis kasvab koos teiega – kõik selle seeria tornid jagavad sama 410 x 240 alust, nii et hilisem üleminek kahe relvaga mudelile saab sama padja uuesti kasutada.

Tehnilised andmed

Seal, kus eraldiseisev poolus teenib auhinda

Lahtede lähedal avatud hoonete ja kuurortide parklad, millel puudub hoone fassaad.

Kohalikud tänavate ja avalike kruntide lahed, kus lähedalasuvate hoonete puurimine ei ole lubatud.

Töökoha parklad rendimaal - üürnik ei saa seinu puutuda, küll aga saab padja valada.

Restorani- ja kaubanduspindade krundid hajusate lahtedega hoonest eemal.

Uued ehitusplatsid, kus laadimine peab toimuma enne hoone valmimist.

Kuidas torn kohapeal töötab

Võimsus voolab teie 220 VAC +/-20% toiteallikast torni, juhtploki kaudu, püstolist välja ühele sõidukile kuni 7 kW võimsusega – keskmise suurusega elektrisõiduki puhul umbes 45 km sõiduulatus tunnis ja peaaegu iga Euroopa sõiduauto täisöölaadimine.

Torn teatab operaatori taustasüsteemile Etherneti, 4G või WiFi kaudu, kasutades OCPP 1.6 või 2.0. 5-tolline ekraan juhendab juhti pistikupesast, autentimisest, laadimisest ja kviitungist; seansi andmed jõuavad pilve reaalajas.

Teenindus on enamasti kaug. Kui seanss ebaõnnestub, logib taustaprogramm selle ja me loeme üle võrgu torni diagnostikat, enne kui otsustame, kas saidi külastus on vajalik.

Mida CE-märgis tegelikult võttis

EL-i madalpinge- ja elektromagnetilise ühilduvuse direktiivide kohane CE-märgis koos katsedokumentidega, mida säilitatakse importijate ja tollivormistuse jaoks.

IP54 kontrollitud meie laboris ja kolmanda osapoole katsemaja poolt – tolmu- ja pritsmekindel iga nurga alt.

96-tunnine soolapihustuskatse pulbervärvitud korpusel, mis on mõeldud rannikuäärsete parklate jaoks.

Täielik funktsionaalne testimine nimivahemikus -20C kuni +50C enne disaini külmumist.

Iga tootmisüksus teeb enne pakkimist koormustesti ning makseterminali ja võrgu käepigistuse testi – mitte juhusliku valimi.

CE on lähtejoon; tehasel on ka teiste ekspordiprogrammide jaoks CCC, TUV, UL ja CB märgid.

Mähist tornini: kaheksa sammu meie tehases

Terasleht lõigatakse laseriga ja stantsitakse CNC-ga 410 x 240 profiilini meie enda plekipoes.

TRUMPF presspidurid voldivad kolonni kokku ja FANUCi robotid keevitavad õmblused.

Korpus on kaetud pulbervärviga; iga partii proovid lähevad soolapihustustesti.

Vahelduvvoolu montaažiliin sobib juhtmooduli, kontaktori, 5-tollise ekraani ja laadimispüstoliga.

Tihendust kontrollitakse vastavalt IP54 nõuetele, sealhulgas kaablisisendid ja ekraani raam.

Igas tornis tehakse takistusliku koormusega funktsionaalset testi, seejärel makse- ja võrgutesti.

QC allkirjastab seerianumbri, katsearuande ja CE-dokumendid ning seade broneeritakse lähetamiseks.

Standardne tarneaeg on 15-20 tööpäeva alates tellimuse kinnitamisest; kiirkorraldused lähevad kokkuleppel kiirrajale.

Pole või seinakast? Aus võrdlus

Kui tugev sein seisab juba täpselt seal, kus autod pargivad, ostke seinakarp. See maksab vähem – pole vundamenti, vähem terast, kiirem paigaldamine – ja me müüme ka neid. Valige faktide, mitte harjumuste põhjal.

Torni lisatasu eest ostab kolm asja: õigus valida koht pärimise asemel, seisukõrguse ergonoomika, mis ei sobi põlvekõrguse seinakontaktiga, ja tihendatud korpus, mis talub palju liiklust paremini kui laadimisruumi seina külge poltidega kinnitatud kast.

Kes ei peaks seda ostma: üürnikud, kes ei saa betooni valada, saidid, mis vajavad laadimist vaid mõne nädala jooksul, või ostjad, kelle üksikauto laeb tavalisest pistikupesast öö jooksul korralikult. Nende jaoks on torn teras, mida nad ei vaja.

Mida AMPPAL toob, mida edasimüüja ei saa

Otse tehasest Zhejiang Anfu New Energy Technology Co., Ltd.-st Yueqingis – Hiina elektripealinnas – asutati 2014. aastal.

Riiklik väike hiiglaslik ettevõte, kus on üle 260 töötaja ja eraldi vahelduv- ja alalisvoolu koosteliinid.

2024. aastaks on tarnitud üle 1 000 000 ühiku, eksporditud enam kui 40 riiki Araabia Ühendemiraatidest ja Saksamaalt Malaisiasse ja Mehhikosse.

Automatiseeritud liinid firmadelt FANUC ja TRUMPF, lisaks ettevõttesisene CNC mulgustamine, painutamine ja laserlõikamine.

OEM ja ODM teretulnud – kohandatud värvid, logod, maksebränd ja pakend, MOQ-d arutatakse iga projekti kohta.

Pakkimis-, konteineri- ja kaubandustingimused

Iga torn tarnitakse vertikaalses puidust kastis, mille kõrgus on 1400 mm ja millel on sisemised kinnitused ekraani ja raami ümber. Ankrupoldid, puurimismall ja paigaldusriistvara liiguvad samas kastis, nii et miski ei oota kohapeal teist saadetist.

1400 mm pikkus muudab konteineri planeerimist võrreldes seinakastidega: kastid asetsevad lamedalt ja virna ning 20-jalga konteiner mahutab sõltuvalt kasti mõõtmetest tavaliselt 60–80 torni; pakume kaubavedu kasti kohta.

Tsiteerime standardina FOB Ningbo või Shanghai, EXW ja CIF on saadaval nõudmisel. Dokumentide hulka kuuluvad kaubaarve, pakkimisnimekiri, konossement ja CE-sertifikaadi koopia.

Garantii ja tugi pärast tarnimist

Tornile, ekraanile ja maksemoodulile 2-aastane garantii, mis hõlmab materjali- ja teostusvigu.

Varuosad - ekraanid, relvad, juhtpaneelid - hoitakse laos ja saadetakse soovi korral.

Kaugdiagnostika 4G või Etherneti kaudu; enamik tarkvara- ja konfiguratsioonivigu parandatakse ilma saidi külastuseta.

Hooldusnõuanded: kontrollige relva ja kabuuri kord kvartalis ning keerake ankrupolte kord aastas uuesti kinni.

Täielik dokumentatsioon – kasutusjuhend, paigaldusjoonis ja OCPP seadistusjuhend – on kaasas iga seadmega.

Viis paigaldusviga, mida me näeme korduvat

Vale: kruvige alus otse asfaldile. Paremal: valage betoonpadi, kasutades kaasasolevat malli ja laske sellel enne torni laadimist täielikult taheneda.

Vale: jätke relv seansside vahel maas lebama. Paremal: tagastage see iga kord kabuuri – pistik on see osa, mis kulub esimesena.

Vale: looge kaugemal asuval krundil ainult WiFi-le. Paremal: paigaldage 4G SIM-kaart, et maksed toimiksid ka siis, kui kontoriruuter kukub.

Vale: asetage torn kohta, kus tagurdav veoauto selle juurde pääseb. Paremal: asetage see lahe kaugemasse otsa või lisage pollar.

Vale: unustage iga-aastane pöördemomendi kontroll. Paremal: pingutage ankrupolte iga 12 kuu järel ja kui näete veejälgi, tihendage alusplaat uuesti.

Mida ütlevad saidi operaatorid aasta pärast

Horvaatias Splitis asuv hotelliomanik paigutas 2024. aasta kevadel oma avatud sisehoovi krundile kolm torni. Ta valis need, kuna hoonel pole lahtede lähedal kasutatavat fassaadi. Tema kaebus on keskpäevase ekraani peegeldus – pimestamisvastane kile lahendas selle –, kuid ta ei teatanud riistvaravigadest kahel suvel, kui külalistel oli palju kasutust.

Kuala Lumpuri turustaja müüs kümme ühikut jaemüügigrupi maapealsetele partiidele. Paigaldaja kiitis puurimismalli – tema meeskond lõpetas iga vundamendi hommikul. Väike kripel: püstoli kaabel saab mõne maasturi jaoks pika lahe otsas lühikeseks.

Araabia Ühendemiraatide omavalitsuses on tänavaäärsetel alustel kaksteist torni. 14 kuu pärast näitab hoolduspäevik ühte puuteekraani vahetust ja ei midagi muud. Nad pitseerivad alusplaadi ikka igal vihmahooajal uuesti – seda formaalsust nad niikuinii järgivad.

Küsimused, mida esitavad torni esmaostjad

K: Kas see torn laadib iga EV-d?

V: Iga Euroopas müüdav 2. tüüpi pistikupesaga EV laeb sellest; auto pardalaadija määrab täpse kiiruse, kuni torni 7kW laeni.

K: Millist vundamenti see vajab?

V: Puurimismallile valatud betoonpadi, mille me seadmega kaasa tarnime; tüüpilised padjad on umbes 500 x 500 mm ja ankrupoldid tulevad kasti.

K: Kas seinakarp on odavam?

V: Jah, umbes 20-30% odavam osta ja paigaldada sinna, kus on hea sein – torni hind maksab samba, vundamendikomplekti ja koha valikuvabaduse.

K: Kas ekraan talub otsest päikesevalgust?

V: See on päevavalguses loetav, kuigi karm keskpäevane pimestamine on ainus kaebus, mida kuuleme; pimestamisvastane kile on odav lahendus.

K: Kas IP54 on piisav välitingimustes kasutamiseks?

V: Jah vihma ja pritsmete puhul – IP54 blokeerib tolmu ja veepihustuse. Täielikult vee all olevad kohad vajaksid kõrgemat reitingut, mida peaaegu ükski parkla ei vaja.

K: Millised riigid aktsepteerivad CE-märgist?

V: Kõik EL-i ja EMP riigid ning paljud teised, kes aktsepteerivad sisenemistunnistusena CE-d; tehas omab ka CCC, TUV, UL ja CB teiste turgude jaoks.

K: Kas ma saan seda 7 kW torni hiljem uuendada?

A: The 410 x 240 base is shared across the series, so a site can move to a dual-gun tower on the same pad - the 7kW unit itself is not field-upgradeable.

K: Kui kaua kulub tellimusest tarnimiseni?

V: standardina 15-20 tööpäeva, tarnimine Ningbost või Shanghaist koos täieliku dokumendipaketiga, sealhulgas CE-sertifikaadiga.
