22 kW Slim Tower AC EV laadija elamu- ja äripindadele

Miks on avatud protokoll tähtsam kui kW arv?

Küsige operaatorilt, kes on kolm aastat kinnises laadimissüsteemis veetnud, ja valu algab migratsioonipäeval. Riistvara töötas; tarkvara keeldus lahkumast. Täpselt selle vestluse takistamiseks on avatud OCPP 1.6J.

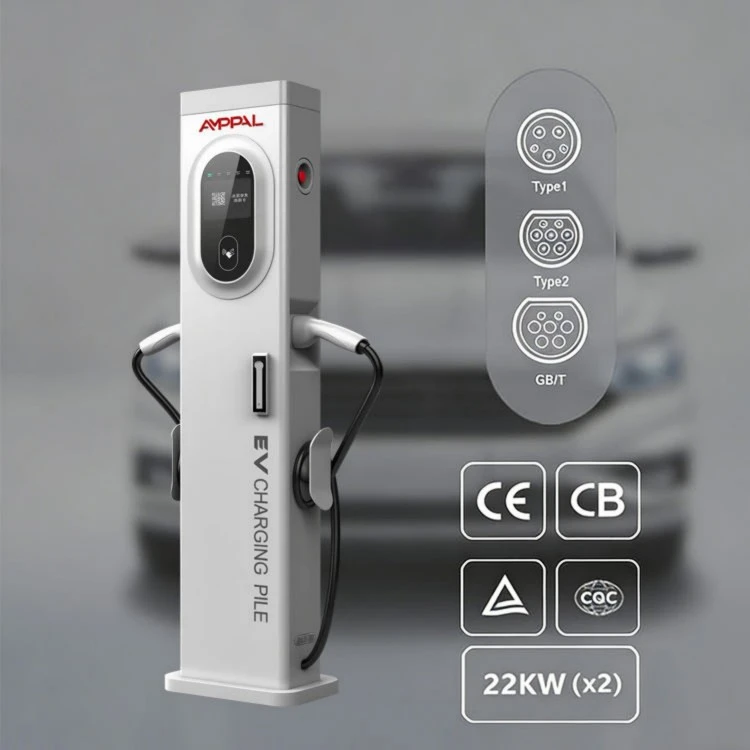

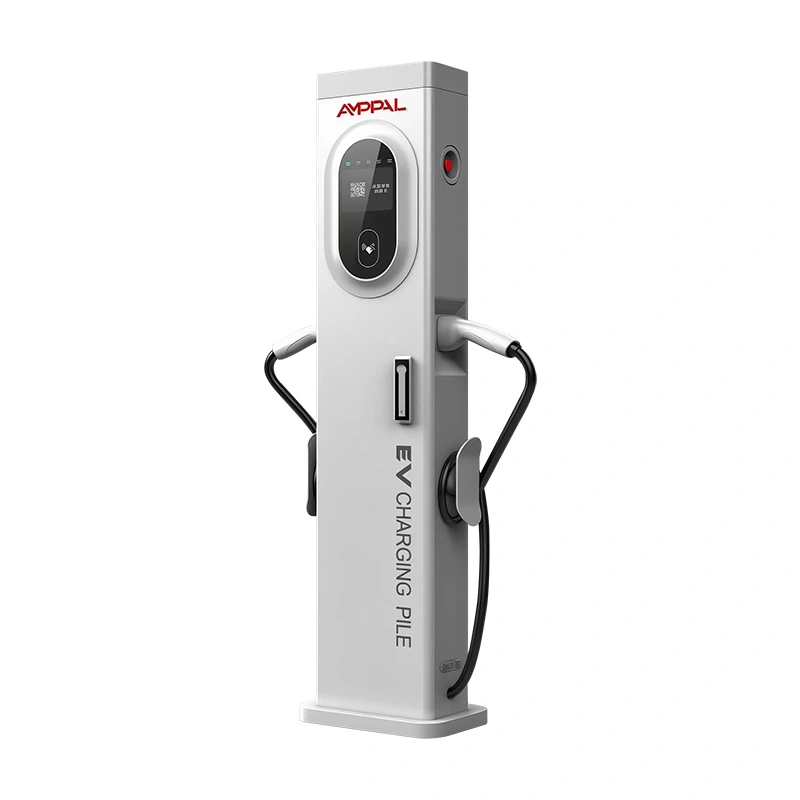

AMPPAL 22kW Slim Tower AC EV laadija elamu- ja äripindadele (AF-AC-022-Y-A-0-4-JA-P) edastab 22 kW kahe 2. tüüpi püstoli (16A+16A) kaudu 300 x 150 x 1400 mm tollisest 5-tollise puuteekraaniga kolonnist. Selle tõeline eristaja asub püsivaras: iga tehing, seanss ja olekusündmus räägib standardset OCPP 1.6J.

See tähendab, et torn ei ole seotud meie pilve, meie rakenduse ega ühegi edasimüüja portaaliga. Suunate selle täna valitud platvormile ja uuesti kolme aasta pärast, kui ilmub parem.

Suletud süsteemid tunduvad alguses lihtsad: rakendus on lihvitud, seadistamine on QR-kood. Arve saabub hiljem, väljumistasude, tagasiostetud riistvara või andmetena, mis asuvad serveris, mida te ei kontrolli.

Kuus põhjust OCPP 1.6J nõudmiseks

Müüja ei lukusta: kui platvorm tõstab tasusid või läheb võrgust välja, jääb riistvara teie omaks ja liigub edasi.

Rändlusvalmidus: koondajad ja partnervõrgud aktsepteerivad sama protokolli, mida teie tagakontor juba räägib.

Tariifikontroll jääb teile: määrate konnektori hinnad platvormi, mitte tehasepõhise rakenduse kaudu.

Kaugtoimingud: käivitamine/lõpetamine, broneeringud ja püsivara värskendused kasutavad mõõtmisandmetega sama OCPP-kanalit.

Auditeeritavad kirjed: iga kWh ja tehingu ID logitakse standardvormingus, mida raamatupidajad ja regulaatorid saavad lugeda.

Tulevikukindel: kui päikeseenergia või nutikas laadimine saabub hiljem, suudab enamik OCPP-põhiseid energiahaldussüsteeme lugeda selle torni reaalajas andmeid.

Avatud pakkumine: kui teie ettevõte peab laadimisteenuse uuesti pakkuma, on avatud protokolliga võrku lihtsam üle anda, hinnata ja auditeerida.

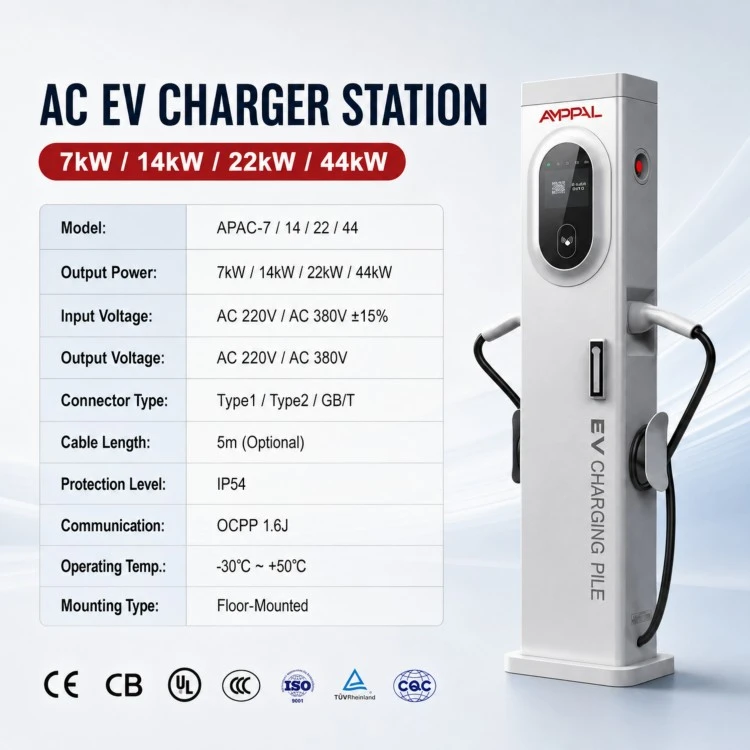

Tehnilised andmed

Stsenaariumid, kus platvormivabadus tasub end ära

CPO-d, kes pakuvad oma tagakontori iga kahe või kolme aasta tagant ja vajavad laadijaid, mis vahetuse üle elaksid.

Autopargid, mis loovad teise süsteemi töötamise asemel ühenduse emaettevõtte olemasoleva OCPP-serveriga.

Hotellid ja kaubanduskeskused, mis soovivad rändlust kasutada mitme rakendusega, ei ole seotud ühe operaatori rakendusega.

Kinnisvaraarendajad, kes paigaldavad kohe ja müüvad laadimisõigused hiljem; ostja pärib avatud riistvara.

Valitsuse tänavamaksude hanked, mis nõuavad spetsifikatsioonis avatud standardeid.

Operaatorid katsetavad uut agregaatorit kümnel tornil enne kogu võrgu kasutuselevõttu.

Kuidas jaam suhtleb mis tahes platvormiga

Torn hoiab avatuna kaks vestluskanalit: Etherneti kui peamise lingi, pluss 4G ja WiFi tagavarana. See helistab teie serverisse, nii et teie poolel pole vaja pordi edastamist ega staatilist avalikku IP-d.

Kui auto ühendub, saadab jaam BootNotification'i, seejärel värskendatakse seansi käigus olekut ja tehingut. OCPP 1.6J haldab vahelduvvoolu laadimiseks nii laadimispunktide haldamist kui ka tehingute haldamist.

Migreerimine on konfiguratsiooni, mitte riistvara muutmine: avage jaamamenüü, sisestage uus serveri URL ja mandaadid, taaskäivitage. Meie insenerid saavad teie IT-inimese lülitist läbi viia vähem kui tunniga, tavaliselt eemalt.

Tasub teada: torn peab oma kohalikku mõõtmis- ja seansilogi sõltumata sellest, millise serveriga ta räägib. Isegi kui platvorm kaob üleöö, on laadimisajalugu ikkagi eksportimiseks seadmesse salvestatud.

Sertifikaadid, mis kinnitavad protokolli nõuet

CE vastavalt madalpinge ja elektromagnetilise ühilduvuse direktiividele, kontrollitud uuesti igal tootmispartiil.

OCPP 1.6J vastavust testitakse meie laboris võrdlusserveriga enne, kui üksused liinilt lahkuvad.

100% hi-poti dielektriku testimine ja maanduse järjepidevuse kontrollimine lõppjaamas.

IEC 60068 termiline tsükkel vahemikus -30°C kuni +70°C ja 96-tunnine soolapihustus prooviühikutele.

48-tunnine täiskoormusega sissepõlemine, samal ajal kui sidelinki jälgitakse katkestuste ja taasühendamise käitumise suhtes.

RoHS/REACH nõuetele vastavad komponendid ISO 9001:2015 kvaliteedisüsteemi alusel; tehasel on ka teiste tootesarjade CCC, TÜV, UL ja CB sertifikaadid.

Koosolekusaalis: kaheksa tootmisetappi

Kolonni kesta CNC laserlõikamine, tolerants 0,1 mm.

1400mm torni korpuse press-piduriga voltimine ja õmbluskeevitus.

Alusplaadi ja kaablitihendi kronsteinide FANUC robotkeevitus.

Kolmeastmeline pinnapuhastus ja viimistlus enne kokkupanekut.

DIN-liistu koost: kontaktorid, RCD ja mõõtemoodul, pöördemoment vastavalt spetsifikatsioonile.

Elektroonikalahter: puutetundlik ekraan, sideplaat ja toiteplaat.

Püsivara vilkumine ja OCPP-vastavus töötab meie testserveris; testi logi salvestatakse seerianumbri kohta.

Hi-pot, visuaalne QC ja pakkimine; tavatellimused tarnitakse 15-20 tööpäeva jooksul.

Platvormivalmidusega jaama valimine: kolm kontrolli

Kontrollige ühte: kas teie praegune platvorm on teie jaoks tegelikult oluline? Kui haldate ühte saiti patenteeritud rakendusega, millega olete rahul, on suletud laadija odavam ja selle torni vabadus on raha, mida te ei kasuta.

Kontrollige kahte: millist protokolli versiooni teie tagakontor räägib? See jaam töötab OCPP 1,6 J, mis katab valdava enamuse vahelduvvoolu laadimisvajadustest; kui teie tegevuskava nõuab OCPP 2.0 funktsioone, nagu ISO 15118 plug-and-charge, teavitage meid enne tellimist, et saaksime õige mudeli osas nõu anda.

Kontrollige kolm: kelle käes on rändlussuhe? Kui koondaja suunab teie seansse, küsige neilt esmalt nende OCPP-serveri üksikasju; enamik aktsepteerib 1,6 J lõpp-punkte ja torn saab nende võrguga liituda ühe päeva jooksul.

Veel üks aus märkus: avatud protokoll kaitseb teid lukustumise, mitte halva juhtmestiku eest. 22kW torn vajab veel korralikku 380VAC kolmefaasilist toidet, õige suurusega kaitselülitit ja maandatud paigaldust; ükski püsivara ei suuda lahtist neutraali parandada.

Miks operaatorid ostavad avatud võrkude jaoks AMPPAL-torni?

Protokolli ausus: OCPP 1.6J vastavust kontrollitakse meie laboris iga partii kohta ja me jagame testilogi.

Riistvaraline pearuum: kaks 16A pistikupesa ühel 380VAC toitel, 5-tolline ekraan, IP54, -20°C kuni +50°C tööpiirkond.

Tingimused: MOQ 1 ühik standardmudelitel, 15-20 tööpäeva tarneaeg, 2-aastane garantii.

Ülemaailmne haare: eksport 40+ riiki, kaasas CE-dokumentatsioon, varuosad DHLi/FedExi kaudu.

OEM/ODM sügavus: oleme alates 2014. aastast ehitanud vahelduv- ja alalisvooluliine Lähis-Ida, Euroopa ja Kagu-Aasia kaubamärkidele.

Dokumentide pakkimine, laadimine ja eksport

Tellige konteiner ja saate iga kord sama ausa pakendi: üks torn 5-kihilise karbi kohta, vahtnurgaplokid, ankurduskomplekt ja tihendid sees, bruto umbes 45 kg kasti kohta.

Neli pappi äärekaitsete ja kahaneva ümbrisega kaubaalusele; 40 jala pikkune konteiner kannab ligikaudu 60 alustele asetatud torni või kuni 80 põrandaga koormatud torni, nii et kaubavedu ühiku kohta jääb teie hinnapakkumise jaoks prognoositavaks.

Tsiteerime FOB Ningbo või Shanghai (EXW on saadaval) ja anname iga saadetise juurde kaubaarve, pakkimisnimekirja, konossemendi, päritolusertifikaadi ja CE-vastavusdeklaratsiooni.

Segakonteinerid on teretulnud: tornid jagavad ruumi meie seinale kinnitatavate vahelduvvooluseadmetega.

Platvormi migratsiooni ümber ehitatud tugi

2-aastane garantii tootmisdefektidele, mida hakatakse arvestama tarnekuupäevast.

24-tunnine tehniline reageerimine; meie insenerid on liitunud nelja ajavööndi klientide platvormide migratsioonikõnedega.

Varuosad DHLi/FedExi kaudu tavakaupade jaoks 2 tööpäeva jooksul.

Foto ja seeria RMA: kinnitame enne millegi tagastamist asendamise või parandamise.

Tasuta dokumentatsioonipakett: OCPP-ühenduse juhend, serveri konfiguratsiooni näidis ja teie IT-meeskonna testi lõpp-punkt.

Püsivara väljalaskemärkmed loetlevad, milliseid OCPP-sõnumeid muudeti, et teie platvormi meeskond saaks enne levitamist testida.

Ränne ja toimimine: vale vs õige

Vale: serveri URL-i muutmine seansi ajal. Paremal: minge üle, kui pistik on jõude ja taaskäivitage torn pärast lülitit.

Vale: eeldades, et ainult WiFi-st piisab avaliku võrgu jaoks. Paremal: ühendage esmane link Ethernetiga ja jätke 4G tagavaraks.

Vale: vaikemandaatide jätmine jaamamenüüsse. Paremal: määrake esimesel päeval tugev parool; OCPP-ühendus on sama turvaline kui seadme mandaat.

Vale: testides ühte platvormi ja eeldades, et ülejäänud käituvad samamoodi. Paremal: käivitage 24-tunnine prooviversioon uues ühe torniga serveris enne masinapargi vahetamist.

Vale: kella sünkroonimise ignoreerimine. Õige: hoidke NTP sisse lülitatuna, sest kallutatud ajatemplitega tehingulogid põhjustavad hiljem arveldusvaidlusi.

Vale: püsivara värskenduste käsitlemine valikulistena. Paremal: ajastage jõudeolekus olevate konnektorite värskendused, sest parandused sihivad sageli täpselt äärejuhtumite väljaoperaatorite raporteid.

Operaatorid oma sõnadega

Horvaatia laadimispunkti operaator teisaldas ühe nädalavahetusega 30 torni ühelt platvormilt teisele. Nende tehniline juht ütles, et lüliti muutis URL-i ühiku kohta ja ainus viivitus oli nende enda DNS. Nüüd proovivad nad uut agregaatorit viies tornis enne lepingu pikendamist.

Malaisia ​​logistikafirma sidus tornid grupi olemasoleva OCPP-serveriga, selle asemel et juhtida teist tagakontorit. Nende IT-juhi kaebus: 5-tolline ekraan näitab ainult inglise keelt, nii et autojuhid vajavad aeg-ajalt mobiilirakendust malaikeelsete juhiste saamiseks.

Türgi operaator, kes on osa partnerlusest, mida oleme tarninud alates 2022. aastast, kasutab Istanbulis tänavate laadimiseks torne. 4G varundus päästis need kaks korda kohalike kiulõikude ajal; seansid arveldasid õigesti, kuna jaam pani kirjed järjekorda ja laadis need üles, kui link naasis.

Mis nendes aruannetes kordub: keegi ei panusta protokolli muutmiseks eelarvesse ja selle vaikselt üle elanud tornid on need, mida keegi ei pidanud puudutama.

Küsimused, mida operaatorid platvormivabaduse kohta küsivad

K: Kas torn töötab mis tahes OCPP 1.6J platvormiga?

V: mis tahes platvorm, mis rakendab 1,6J vahelduvvoolu laadimisprofiili; hoiame testitud serverite lühikest nimekirja ja lisame soovi korral teie oma.

K: Kas ma saan ühes serveriühenduses käitada kahte torni?

V: Jah, iga torn registreerib end oma laadimispunktina, millel on oma identiteet.

K: Mis juhtub, kui platvorm lülitub keskmise laadimisega võrguühenduseta?

V: Seanss jätkub ja kirje pannakse lokaalsesse järjekorda, seejärel laaditakse see üles, kui link naaseb.

K: Kas 22 kW torn on ikka õhuke 150 mm sammas?

V: Jah, sama 300 x 150 x 1400 mm korpus nagu meie 14kW ja 44kW tornidel.

K: Kas maksate püsivara värskenduste eest?

V: Ei, püsivara on garantiiajal tasuta ja tarnitakse OCPP-kanali kaudu või kohaliku failina.

K: Kas ma saan torni oma nime all markeerida?

V: Jah, logo, käivitusekraan ja pakend on kohandatud OEM-lepingu alusel.

K: Kui kiiresti üks auto selles tornis laadib?

V: Iga pistikupesa annab kuni 16A faasi kohta, umbes 11kW 380V kolmefaasilisel; 22 kW nimesilt on kahe püssi kogusumma.

K: Milliseid varuosi peaksin varuma?

V: Puuteekraan, sideplaat ja kaablitihendite komplekt katavad enamiku väliremonditöödest; soovitame ühte komplekti 20 torni kohta.
