44 kW Slim Tower kahe pordiga vahelduvvoolu EV laadija kaubanduslikele parkimiskohtadele

44 kW küsimus on paneeliküsimus

Enamik kahe püstoliga vahelduvvoolulaadijaid ebaõnnestub paberil enne, kui nad põllul ebaõnnestuvad. Rikke põhjuseks ei ole laadija; see on elektriku esimene küsimus: mida peab paneel andma?

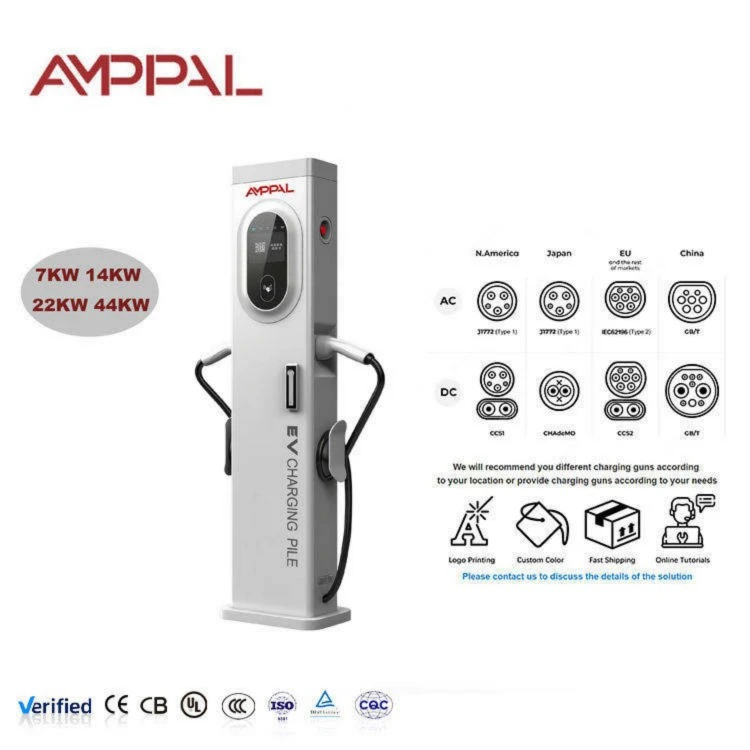

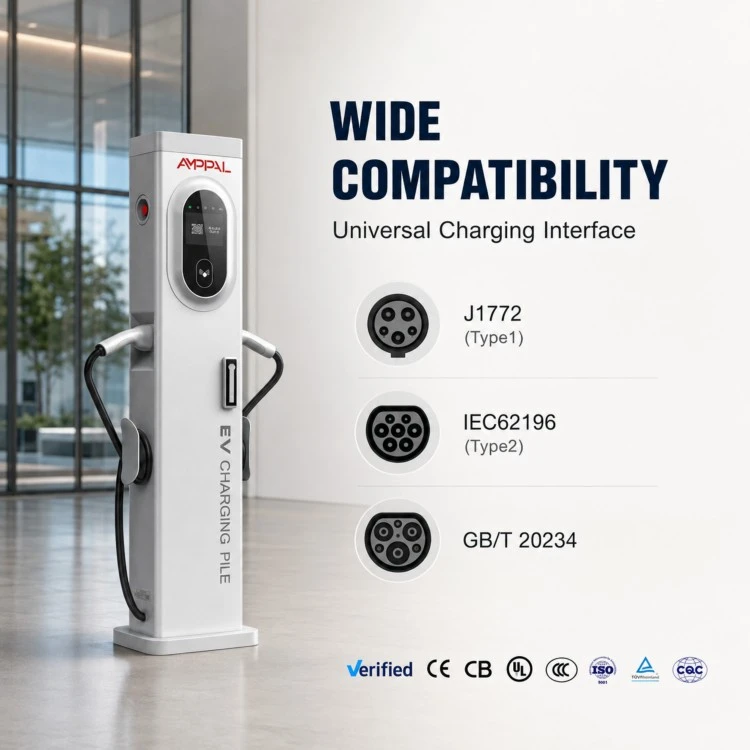

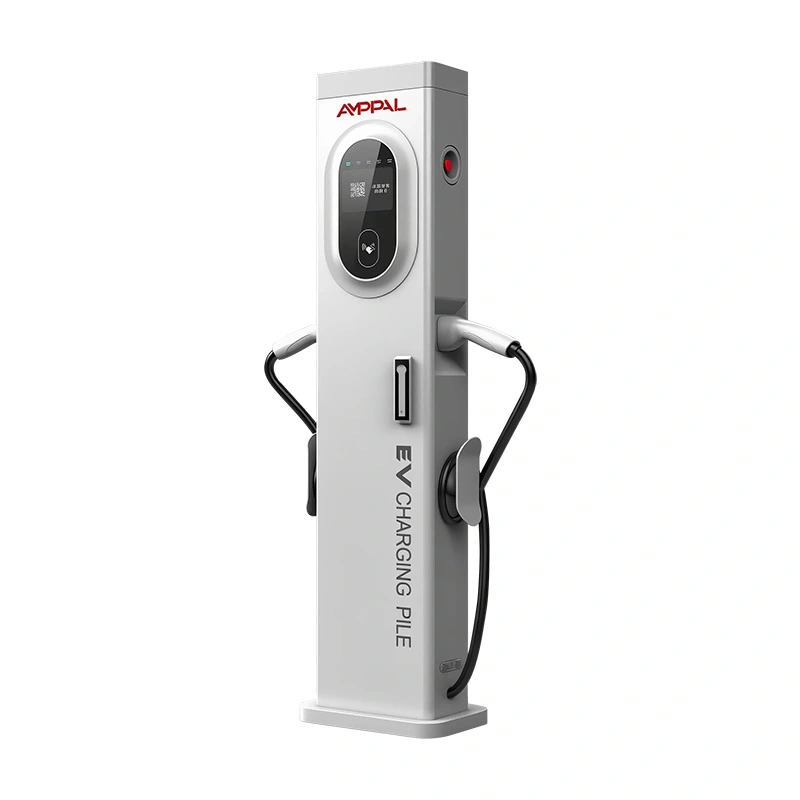

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) kannab kahte tüüpi 2 püstolit 32A+32A 380VAC kolmefaasilise toiteallikaga 300x150x1400mm kolonnist 5-tollise puuteekraaniga. Iga pistikupesa saab tarbida ligikaudu 21 kW; paar läheneb koos 44kW andmesildile.

See leht on kirjutatud elektrijooniste allkirjastajale. Kui see olete teie, lugege allolevat sööturi matemaatikat enne, kui armute spetsifikatsioonilehesse.

Hea uudis on see, et matemaatika on lihtne ja avalik: voltid, amprid ja ruutjuur. Halb uudis on see, et laadijate saabumise päeval ei tee seda keegi. Tehke seda kohe, paberil, enne konteineri broneerimist.

Mida täiskoormusega 32A+32A teie saidi jaoks tähendab

Kaks autot, mõlemad 32A faasi kohta: teie feeder peab kandma umbes 64A faasi kohta samal hetkel või ülesvoolu kaitselüliti rakendub halvimal võimalikul ajal.

Planeerige trafo: iga torn lisab kuni 44 kW ühendatud koormust; kümme torni tähendab 440 kW, enne kui arvestada valgustust ja HVAC-d.

Kaabli suurus algab 16 mm2 vasest faasi kohta lühikese aja jooksul ja kasvab koos vahemaaga; 25 mm2 või 35 mm2 on tavaline jooksudel, mis on pikemad kui 50 meetrit.

Kaitselüliti: 80A kolmefaasiline kaitselüliti või kaks 40A seadet ühe relva kohta annavad paarile ruumi ilma häirivate väljalülitusteta.

Faasi tasakaalustus on külgne eelis: 32A+32A kolmefaasiline koormus on võrgule armsam kui kolm ühefaasilist 7kW laadijat, mis on laotud ühele faasile.

Kui sait ei suuda täiskoormust toita, võib OCPP 1.6J koormuse haldamine piirata torni väiksema eelarvega, samal ajal kui jätate ruumi hilisemaks.

Soojus on osa eelarvest: 44 kW tundide kaupa töötades soojendab paneeliruumi, nii et planeerige ventilatsioon enne esimest suve.

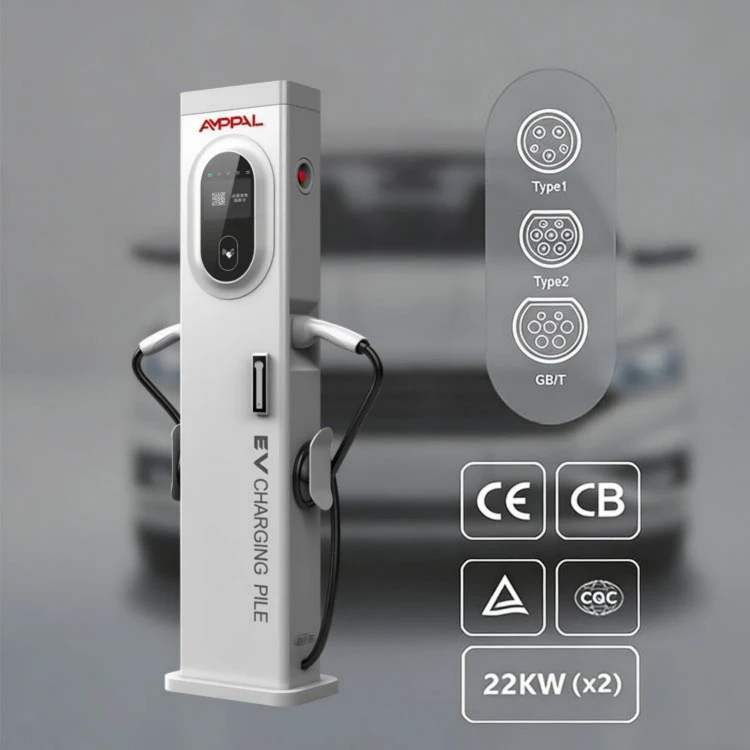

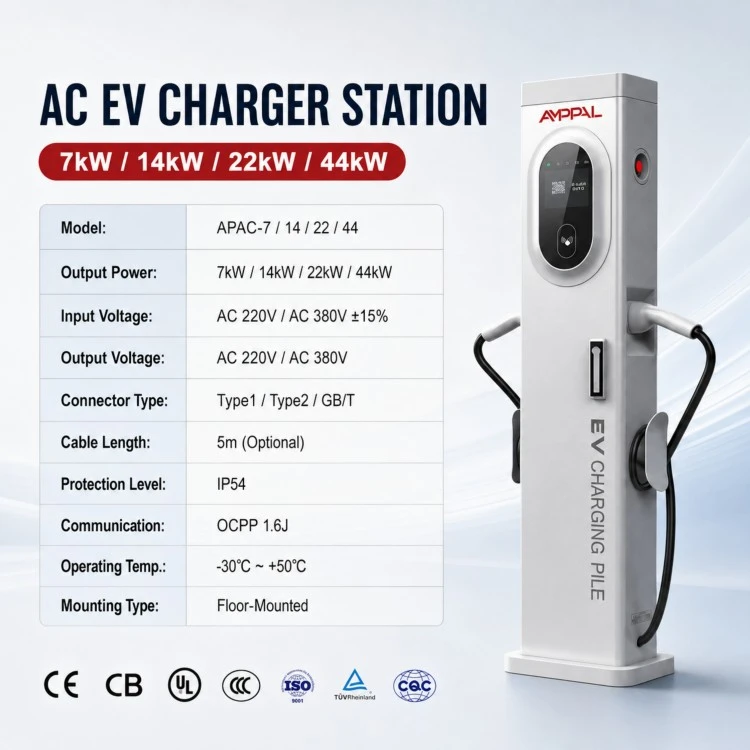

Tehnilised andmed

Kasutage juhtumeid, mis õigustavad 44 kW võimsust

Depoohoovid, kus kaubikud pargivad vahetuste vahel üks kuni kolm tundi; 44 kW lahtri kohta muudab seisakuaja kasutusalaks.

Taksopeatused ja sõidurahe sõlmpunktid, kus juhid pöörlevad kiiresti ja ooteaeg jääb alla kahe tunni.

Veoautode peatuste eesväljakud, mis teenindavad kuni 3,5-tonniseid kaubaautosid ja väikeseid tarbesõidukeid.

Laodokid, kus tornide rida jagab ühte traforuumi.

Elektriautode rendipargid, mis peavad rentimise vahel autosid ilma üleöö ootamata ümber pöörama.

Kolmefaasilise teenusega elamuplokid, kus 44kW on suurim vahelduvvooluvõimsus, mida jaotur feederil lubab.

Lennujaamade ja jaamade parklad, kus hommikune pistikhübriidide hoog vajab enne väljalendu kiiret lisamist.

Toitevoo lugemine: paneelilt pistikuni

Võimsus väljub jaotuskilbist kolmefaasilisel sööturil ja siseneb torni läbi alustihendi. Sees mõõdab jaam iga püstolit eraldi, nii et 44 kW nimesilt ei ole üks hiiglaslik pistikupesa, vaid kaks 32A vooluringi, mis jagavad ühte korpust.

Kui üks auto vooluvõrku ühendab, saab see kasutada oma relva täielikku 32A voolu. Teise auto saabudes tõmbavad mõlemad 32A; torn hoiab kaks seanssi arveldamiseks eraldi ja OCPP 1.6J teatab iga pistiku energiast eraldi.

Jagatud arveldamisel on oluline pistikupesa mõõtmine: rentnik A maksab püstoli 1 eest, rentnik B püstoli 2 eest ja server ei sega kunagi kahte kWh kogusummat.

Üks lõks, millele tasub nimetada: alandamine. Kui etteanne on nõrk, rakendub kaitselüliti, selle asemel, et torn aeglustaks. Püsivara kork on kontrollitav alternatiiv, seega otsustage eelarve enne juhtmestiku ühendamist, mitte pärast esimest reisi.

Kvaliteedikirjed, mida hooneinsener võib usaldada

Vastavust peetakse madalpinge ja elektromagnetilise ühilduvuse direktiividele ning faili kontrollitakse uuesti, kui võimsusaste muutub.

Iga jaam on enne liinilt lahkumist testitud ja maandatud – 32A püssi kohta pole kaheldava maapinna jaoks varu.

Täiskoormusega kuumtöötlemine: 44 kW võimsusega torni põlemistestitakse 48 tundi pidevalt tüübisildi vooluga, kusjuures kapi temperatuur on logitud.

Proovikolonnid käitavad IEC 60068 termotsükleid vahemikus -30 °C kuni +70 °C, millele lisandub 96 tundi soolapihustust.

Pöördemomendiga testitud siini ja pistiku ühendused; lahtised otsad on suure vooluga vahelduvvoolu käigukasti kuumutushäirete klassikaline põhjus.

Komponentide hankimisel järgitakse RoHS-i ja REACH-i ISO 9001:2015 süsteemi sees; CCC, TÜV, UL ja CB ulatus on olemas tehase tasandil.

Kaheksa jaama kokkupaneku jada

Laserlõigatud kest, tolerants 0,1 mm, CNC-liinil.

Torni korpuse press-piduriga voltimine ja õmbluskeevitus.

Alusplaadi ja tihendi kronsteinide FANUC robotkeevitus.

Kolmeastmeline pindade puhastus ja viimistlus.

Tugeva vooluga sektsioon: siinid, kontaktorid ja 32A-võimsusega lülitusseadmed on paigaldatud ja pöördemomendiga.

Mõõtmine ja elektroonika: pesapõhised kWh-mõõturid, sideplaat ja 5-tolline puuteekraan.

Püsivara laadimine ja OCPP-vastavus töötavad testserveris.

Proovikoormustest, hi-pot, visuaalne pass, seejärel pakkimine. Tootmine kestab 15-20 tööpäeva.

Suuruse määramise juhend: millal 44 kW sobib (ja millal mitte)

Ostke 44 kW torn siis, kui trafol ja paneelil on juba ruumi kõrgus või kui projekteerite elektrisüsteemi nullist ja suudate selle õigesti mõõta. Täiendav võimsus võrreldes 14 kW mudeliga on tõeline ainult siis, kui sööt suudab seda pakkuda.

Jätke see vahele, kui teie sait on 32A ühefaasilise toiteallikaga; te juhiksite torni murdosaga selle reitingust, makstes võimsuse eest, mida te ei saa kasutada. Jäta see vahele ka siis, kui autod pargivad üle öö üle kaheksa tunni; 7–11 kW vahelduvvool maksab vähem ja on aku kasutusaega säästlikum. Ja kui teie parkimine on pidev ja rangete graafikutega, kinnitage esmalt turustaja lubatud ühendusvõimsus; mõned piirkonnad piiravad vahelduvvoolu laadimist saidi kohta.

Kui paneel on kitsas, kuid nõudlus on reaalne, on aus vastus koormuse juhtimine: laske OCPP-l tornid kohe korgistada ja tõstke katet saidi kasvades. See plaan töötab selle torniga, kuna püsivara aktsepteerib kaugvoolupiirangut.

AMPPAL versus eelarve kahe relvaga rivaalid

Tõeline 32A+32A võime: mõned eelarvetornid reklaamivad 44kW, kuid tarnitakse 16A kontaktoritega; trükime relvade hinnangu andmesildile.

Sõltumatu pistikupesapõhine mõõtmine jagatud arveldamiseks, mitte üks summeeritud arvesti.

OCPP 1.6J Etherneti, 4G ja WiFi kaudu, nii et torn ühineb koormuse haldamise ja rändlussüsteemidega.

Katsetõendid: täiskoormusega kuumtöötlemine, pöördemomendi logid ja soolapihustuse tulemused on saadaval partii kohta.

Kaubandustingimused: MOQ 1 ühik, 15-20 tööpäeva tarneaeg, 2-aastane garantii, DHL/FedEx varuosad.

OEM-valikud logo, ekraani ja kaabli kaubamärgi jaoks; ekspordib alates 2014. aastast enam kui 40 riiki.

Logistika ja pakkimise üksikasjad

Iga torn tarnitakse täielikult kokkupanduna 5-kihilisse ekspordikarpi, mille suurus on umbes 350 x 220 x 1460 mm ja mille sees on vahtplastist nurgaplokid, ankrukomplekt ja kaablitihendid; brutokaal on umbes 45 kg.

Neli pappi lähevad äärekaitsete ja kahaneva ümbrisega kaubaalusele; 40-jalasesse konteinerisse mahub umbes 60 alustele asetatud torni või kuni 80 põrandaga koormatud torni ning soovi korral korraldatakse LCL-i ümberpakendamine.

Hinnakujundus on tavaliselt FOB Ningbo või Shanghai, nõudmisel EXW. Iga saadetisega on kaasas arve, pakkimisnimekiri, konossement, päritolusertifikaat ja CE-vastavusdeklaratsioon. Konsolideeritud saadetised Lähis-Itta ja SRÜ riikidesse korraldatakse kord nädalas, mis lühendab väiksemate tellimuste transiiti.

Teenus, mis algab paneelist

2-aastane garantii alates tarnekuupäevast, mis hõlmab tootmisdefekte, sealhulgas kõrge vooluga sektsiooni.

24-tunnine tehniline reageerimine; meie insenerid ühinevad regulaarselt kasutuselevõtukõnedega, et koos teie elektrikuga paneeli seadistus üle vaadata.

Varuosad DHLi/FedExi kaudu; kontaktorid, arvestid ja puutetundlikud ekraanid lahkuvad 2 tööpäeva jooksul.

RMA fotode ja seerianumbri järgi: asendamine või parandamine kinnitatakse enne tagastamist.

Tasuta tugipakett: sööturi arvutusleht, pöördemomendi väärtused ja kasutuselevõtu kontrollnimekiri.

Juhtmete ja kasutamise hoiatused

Vale: eeldades, et 32A kaitselüliti katab mõlemad relvad. Paremal: määrake toitevõimsus 64A faasi kohta kokku või kaitske iga püstolit eraldi.

Vale: vana paigaldise õhukese kaabli taaskasutamine. Paremal: minimaalselt 16 mm2 faasi kohta, suurendatud pikkade jooksude jaoks; kontrollige pingelangust täiskoormusel.

Vale: lasta tornil igavesti püsivara piiril seista, kuna paneeli ei uuendatud kunagi. Paremal: märkige kork hoolduspäevikusse ja tõstke see üles alles pärast söötmise tõestamist.

Vale: püssi 1 ja püssi 2 rentnike segamine ühel arvel. Paremal: hoidke pistikupesapõhine mõõtmine lubatud; OCPP teatab igast pistikust eraldi.

Vale: pöördemomendi ignoreerimine pärast hoolduskülastust. Paremal: siini- ja klambriühenduste momenti muutmine kord aastas; vahelduvvoolu käigukasti soojusrikked on peaaegu alati lahtised liigendid.

Vale: rikkevooluseadme vahelejätmine. Paremal: paigaldage 30 mA RCD vastavalt kohalikele reeglitele; torn töötab standardse RCD kaitsega.

Rajatiste insenerid oma sõnadega

Almatõs asuv depoohaldur paigaldas 40-kaubilisele munitsipaalpargile kuus torni. 64A-faasisööturi matemaatika oli kogu vestlus tema turustajaga; kui trafo kõrgus oli kinnitatud, võttis kasutuselevõtt ühe päeva. Ta märkis, et pöördemomendi märgistus siini kaanel ei lase tema elektrikutel arvata.

Guadalajaras asuv logistikaoperaator sidus tornid kahekümne kavandatud lahe jaoks 250 kVA trafoga. Nad tunnistavad, et tegid trafo ühe sammu võrra üle; lisakulu oli väike ja kasvutee on nüüd tasuta. Nende kaebus: 5-tolline menüü on sügav ja juhid kasutavad rakendust niikuinii enamasti.

Moskva lähedal asuv laooperaator juhib torne püsivara võimsusega 11 kW, kuni järgmisel aastal on pingestatud teine ​​söötur. Täpselt sellise lavastusliku plaani me välja pakkusime ja seetõttu ei ostnud nad odavamat ühetariifset laadijat.

KKK: Toide, paneelid ja topeltpüstolid

K: Millist feederit vajab üks 44 kW torn?

V: Kolmefaasiline toide, mille suurus on umbes 64 A faasi kohta täiskoormusel, 16–25 mm2 juhtmetega, sõltuvalt töö pikkusest.

K: Kas mõlemad relvad võivad tõesti anda 32A korraga?

V: Jah, iga püstoli nimivõimsus on 32A faasi kohta; koos lähenevad nad 44kW andmesildile.

K: Mitut torni suudab 250 kVA trafo toetada?

V: Umbes viis täiskoormusel; OCPP koormuse haldamisega saate installida rohkem ja piirata kogusummat.

K: Kas torn toetab koormuse juhtimist?

V: Jah, OCPP 1.6J kaugvoolupiirangud võimaldavad platvormil iga konnektori katta.

K: Kas see torn on ühefaasiline?

V: Ei, see vajab kolmefaasilist 380 VAC; ühefaasiliste objektide kohta vaadake meie seinale kinnitatavaid 3,5–7 kW jaamu.

K: Mis kaabli läbimõõt 60-meetriseks jooksuks?

V: Arvutage pingelang 64A faasi kohta; enamik 60 m jookse maandub 25 mm2-le, kuid kontrollige oma elektrikult.

K: Miks on püstolipõhine mõõtmine oluline?

V: Kaks üürnikku ühes tornis vajavad õiglase arvelduse jaoks eraldi kWh kogusummat; torn mõõdab iga pistikupesa iseseisvalt.

K: Mis on tarneaeg?

V: 15-20 tööpäeva standardmudelite puhul pärast hoiustamist, sama mis meie teiste vahelduvvoolutornide puhul; hulgitellimused on planeeritud hinnapakkumise alusel.
