14kW AC EV laadija hotellidele ja büroohoonetele

Mida 150 mm torn teie saidil muudab

Võtke ükskõik milline vahelduvvoolu laadimise alus, mida olete Euroopa tänaval näinud, ja see on tavaliselt umbes 240 mm sügav. See on 150 mm. See 90 mm kõlab triviaalselt, kuni seisate kahe parkimiskoha vahel ja üritate vahekäiku vaba hoida.

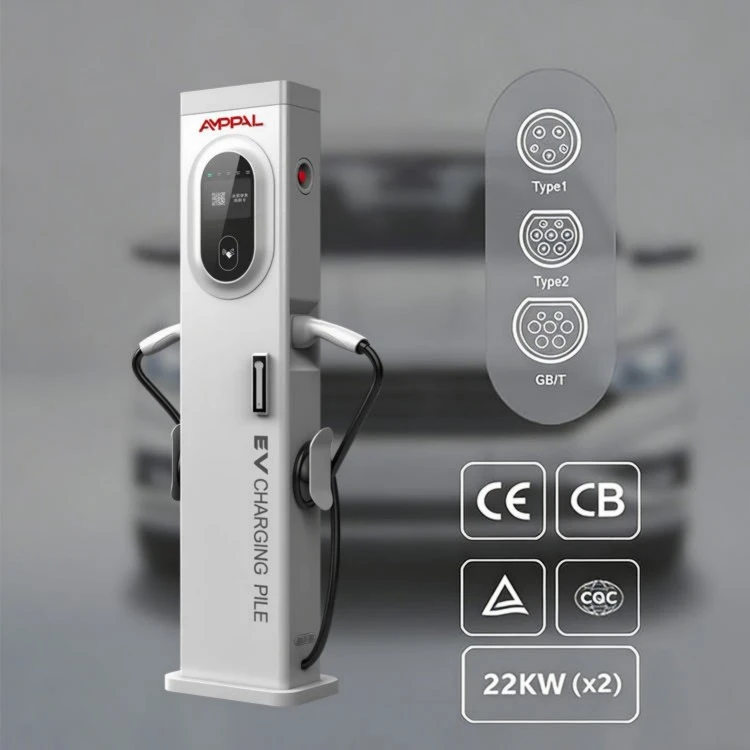

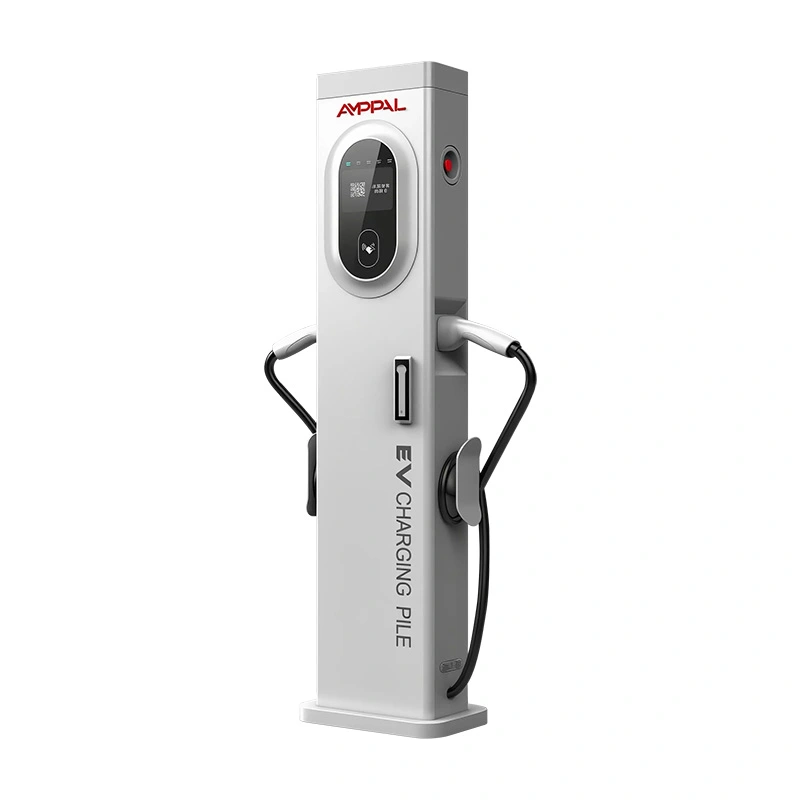

14 kW vahelduvvoolu EV laadija hotellidele ja büroohoonetele (AF-AC-014-Y-A-0-4-JA-P) on 300 x 150 x 1400 mm kolonn, mis kannab kahte tüüpi 2 püstolit, võimsusega 16A+16A 380 VAC kolmefaasilisel puutetundlikul toiteallikal ja 5-tollise värvilise ekraaniga. Ümbrik on olemas ühe probleemi lahendamiseks: kuhu läheb laadija, kui pole seina ega laia saart?

Operaatorid kasutavad seda kahe lahtri vahelisel ribal, kõnnitee servadel, kus laiem kapp ei saaks heakskiitu, ja garaažides, kus veerud söövad iga vaba meetri. Laadimine ise on tavaline vahelduvvoolu; jalajälg on omadus.

Viis väljamakset poole paksemast veerust

150 mm sügavus vabastab ratastooliteed ja uksekiiged, mille 240 mm laiune pjedestaal blokeeriks; see on dimensioon, mis otsustab saidiuuringu läbimise.

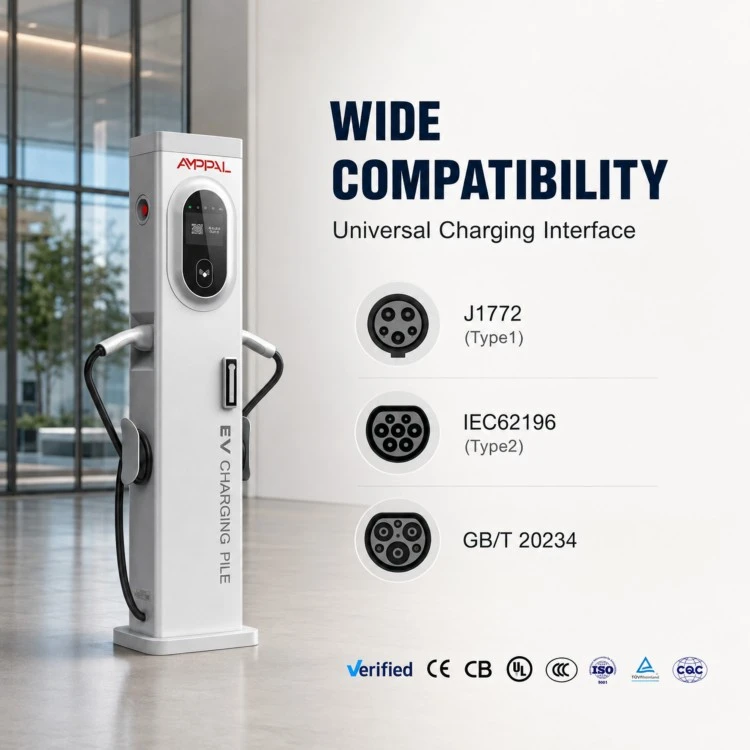

Kaks tüüpi 2 pistikupesa (16A+16A) võimaldavad kahel autol laadida ühest toitepunktist, mis kahekordistab ühe püstoliga varda läbilaskevõime ligikaudu kaks korda.

Torn on 1400 mm kõrgune ja 5-tolline ekraan on elavas kohas silmade kõrgusel.

IP54 kaitse ja -20°C kuni +50°C tööpiirkond katavad tänavailma ilma varjualuse või varikatuseta.

Etherneti, 4G ja WiFi-ga OCPP 1.6J liitub olemasoleva tagakontoriga ilma uue tarkvarata.

Igal seadmel on CE-sertifikaat ja 2-aastane tehasegarantii koos 15-20 tööpäevase tarneajaga meie Zhejiangi tehasest.

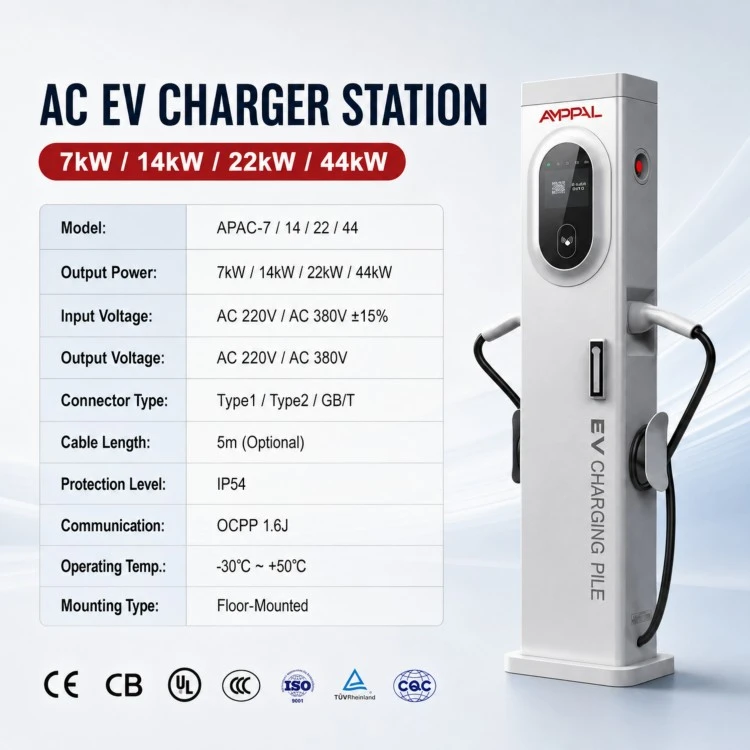

Tehnilised andmed

Saidid, kus arveldatakse iga sentimeetri kohta

Tänavalahed vanades Euroopa linnades, kus kõnnitee on 240 mm kapi jaoks liiga kitsas; 150 mm torn kallistab äärekivi.

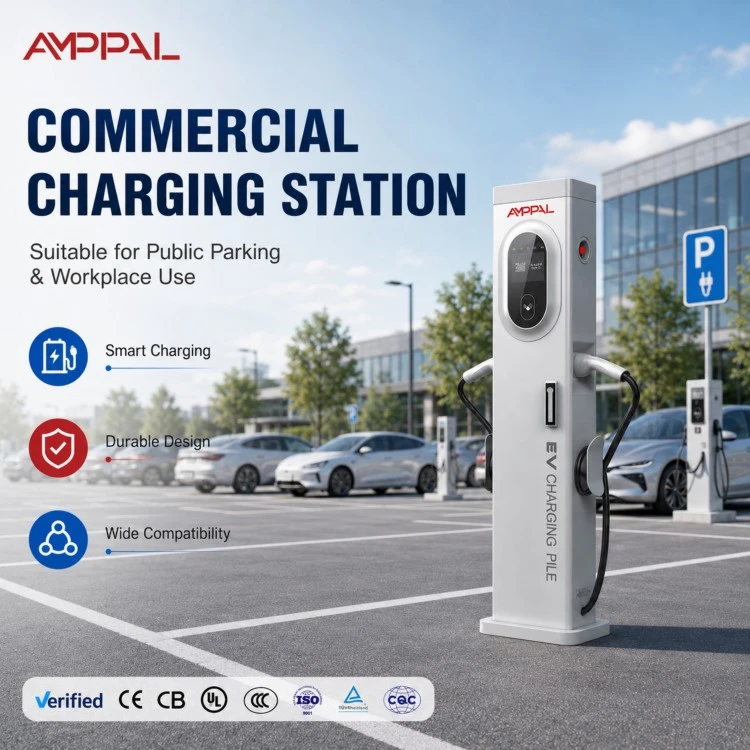

Parkimisread: üks torn jagatud ribal teenindab kahte vastastikku asetsevat rida.

Mitmekorruselised parklad, kus on kitsad kaldteed; profiil hoiab juhtidele ja kaameratele vaateväljad avatuna.

Hotelli- ja kontoriväljakud, kus maastikuarhitekt keeldub sissepääsu kõrvale mahukast postamendist.

Ajutised sündmuste kohad: ühe M12 ankrualuse, kaks püssi ja 380 V toiteallika saab kasutusele võtta ühe päevaga.

Esinduse esiväljakud, mis lisavad demo-EV-dele üleöö, ilma müügisalongi parkimisest loobumata.

Kuidas torn teenindab ühest kolonnist kahte sõidukit

380VAC +/-15% kolmefaasiline toide siseneb läbi alusplaadi ja maandub kolonni sees olevale DIN-rööpa sektsioonile, kus jaam jaotab selle kahe pistikupesa vahel. Iga püstol on 16A faasi kohta; püsivara piirab koguvõimsuse 14 kW andmesildil ja jagab selle ruumi kahe auto vahel.

Ühendage esimene auto ja see tõmbab kogu eelarve. Alustage teist seanssi ja torn tasakaalustab voolu mõlema pistikupesa vahel ilma esimest katkestamata; ekraan näitab iga seansi kW ja kWh reaalajas.

Puuteekraan töötab ühendamise ja laadimise režiimis, samas kui OCPP 1.6J kannab iga tehingukirje teie serverisse Etherneti, 4G või WiFi kaudu. Kui võrk katkeb, jätkub seanss ja kirjed laaditakse üles hiljem.

Sertifitseerimine ja selle taga olevad testid

CE vastavus madalpinge ja elektromagnetilise ühilduvuse direktiividele, kontrollitakse uuesti enne iga tootepartii tarnimist.

100% seadmetest läbivad hi-pot dielektrilise testimise ja maanduse järjepidevuse kontrolli viimasel real.

Soojustsükkel vahemikus -30 °C kuni +70 °C vastavalt standardile IEC 60068 proovivõtuüksustel, millele lisandub 96-tunnine soolapihustustest rannikualade rajatiste jaoks.

48-tunnine pidev täiskoormusega sissepõlemine koos voolu, temperatuuri ja side stabiilsuse reaalajas jälgimisega.

Komponendid vastavad RoHS- ja REACH-nõuetele ning tehas kasutab ISO 9001:2015 kvaliteedijuhtimissüsteemi.

Sissetulev kontroll hõlmab iga pistikupartii; lahtine tüüp 2 pistikupesa on kõige tavalisem väljatõrge, mida me vahelduvvoolutornides näeme.

Terasest 1,4-meetrise veeruni: kaheksa sammu

Laserlõikus: lehed lõigatakse CNC laseritel täpselt torniprofiili järgi, tolerantsid hoitakse 0,1 mm.

Painutamine ja vormimine: CNC presspidur voldib samba kesta kokku ja punktkeevisõmblused lukustavad õmbluse.

Robotkeevitus FANUCi õladel ühendab alusklambri ja kaablisisendtihendi, sama protsessi kasutatakse meie alalisvooluliinil.

Pinnatöötlus: kolmeastmeline puhastus- ja viimistlusliin kaitseb kesta enne kokkupanekut.

Eelmonteerimine: DIN-liistud, kontaktorid, rikkevooluseade ja mõõtemoodul on paigaldatud ja pöördemomendiga vastavalt spetsifikatsioonile.

Elektroonika: ekraan, sideplaat ja toiteplaat on paigaldatud ja ühendatud.

Püsivara laadimise ja OCPP-vastavuse kontroll: iga seade registreeritakse ja seotakse enne poksimist testserveriga.

Lõplik kvaliteedikontroll ja pakkimine: hi-pot test, visuaalne kontroll ja kasti pakkimine sulgevad liini; tavatellimused lahkuvad 15-20 tööpäeva jooksul.

Kas 14 kW sobib teie jalajäljega?

14 kW torn teenib oma säilivuse seal, kus piirang on füüsiline. Kui teie sait on laialt avatud krunt, millel on standardse pjedestaali jaoks valmis betoonsaar, ostke odavam 240 mm kapp; õhuke profiil ei osta sulle midagi.

See on ka vale tööriist, kui autod seisavad kaheksa tundi või kauem. Ööparkimist teenindavad paremini 3,5–7kW seinakarbid murdosa hinnaga, sest 14kW tasub end tagasi vaid siis, kui sõidukid päeval sisse-välja sõidavad.

Valige see siis, kui saate sentimeetreid kokku lugeda: kitsas keskriba, range tagasilöögireegliga äärekivi rida või garaaž, kus laiem kapp maksaks parkimiskoha. Kui kaks umbes 7 kW võimsusega autot vastavad teie ooteajale, on see kõige ruumisäästlikum viis selle kohaletoimetamiseks.

AMPPAL vs 240 mm standardne pjedestaal

Jalajälg: 150 mm versus umbes 240 mm sügavus tähendab, et torn läbib kohapealsed uuringud, mis lükkab pjedestaali tagasi.

Üks toide, kaks autot: üks kolmefaasiline vooluahel teenindab mõlemat püstolit kahe eraldi paigalduse asemel.

Testi tõendid: CE, 100% hi-pot, 96-tunnine soolapihustus ja 48-tunnine sissepõlemine on dokumenteeritud partii kohta, mitte ainult brošüüris.

Ostutingimused: MOQ 1 ühiku standardmudelid, 15-20 tööpäeva tarneaeg, 2-aastane garantii, varuosad DHL/FedExi kaudu.

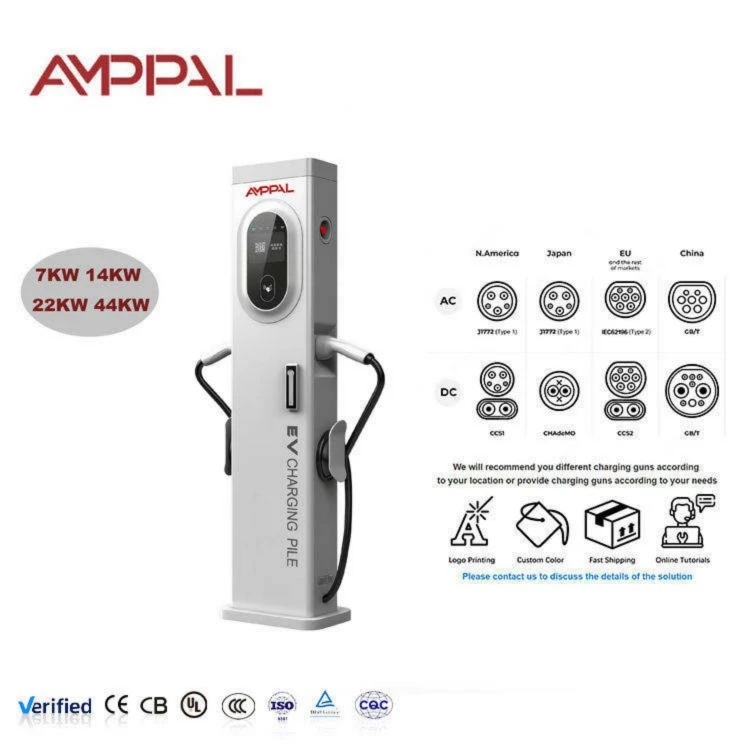

Kohandamine: logo, käivitusekraani ja kaabli kaubamärki saab muuta; oleme tarninud ekspordiprogramme enam kui 40 riiki, sealhulgas AÜE, Saudi Araabia, Kasahstan, Saksamaa ja Mehhiko.

Pakkimine ja kohaletoimetamine: veergude viimine saidile

Iga torn tarnitakse täielikult kokkupanduna ühte umbes 350 x 220 x 1460 mm suurust ekspordikarpi koos vahtplastist nurgaplokkidega; brutokaal on umbes 45 kg koos ankrukomplekti ja kaablitihenditega.

Karpe on neli kaubaaluse kohta, kahanevad servakaitsetega; 40 jala pikkune konteiner mahutab ligikaudu 60 alustele asetatud torni või kuni 80 põrandaga koormatud torni.

Standardtingimused on FOB Ningbo või Shanghai või EXW tehas. Iga saadetis sisaldab kaubaarvet, pakkenimekirja, konossemendi, päritolusertifikaati ja CE-vastavusdeklaratsiooni; merevedu Rotterdami või Jebel Alisse kestab tavaliselt 30–40 päeva.

Tugi, mis austab teie installimise ajakava

2-aastane garantii tootmisdefektidele, mis arvestatakse tarnimisest, mitte kasutuselevõtust, mis paigaldajate sõnul lihtsustab nõuete esitamist.

24-tunnine vastus tehnilistele piletitele koos videodiagnostikaga, nii et teie elektrikule saab samal päeval jõuda.

DHL/FedExi varuosad meie kesklaost; kiiresti liikuvad esemed, nagu puuteekraanid ja kaablitihendid, lahkuvad 2 tööpäeva jooksul.

Paberi esmane RMA: saatke fotod ja seadme seeriad ning enne kui midagi tagasi saadate, otsustame, kas vahetada või parandada.

Mitmes kohas levitamiseks soovitame ühte hoolduskomplekti 20 teie laos oleva torni kohta, nii et põlluvahetused ei oota kunagi tolli.

Kohapealne käsitsemine: vale vs õige

Vale: torni paigaldamine nii, et kaabel liiguks liikluskäigu poole. Paremal: suunake sammas nii, et mõlemad kaablid väljuksid sõidurajalt.

Vale: torni toitmine alamõõdulisest vooluringist, kuna see on ainult vahelduvvooluga. Paremal: määrake mõlema relva etteande suurus koos; 32A kolmefaasiline kaitselüliti 6 mm2 juhtmetega on turvaline lähtepunkt, seejärel kontrollige vastavust kohalikele eeskirjadele.

Vale: töötab Etherneti kaabel toitekaabliga samas kanalis. Paremal: eraldi kanalid, üksteisest vähemalt 30 cm kaugusel, et kaitsta võrgulinki häirete eest.

Vale: puuteekraani katmine kleebiste või siltidega. Paremal: hoidke kuvapind selgena; 5-tolline ekraan on operaatori ainus kohalik liides.

Vale: eeldades, et garantii katab vandalismi. Paremal: kahjustustest teata kohe koos fotode ja seerianumbriga; 2-aastane garantii katab tootmisdefektid, seega mida kiiremini dokumenteerite, seda kiiremini me tegutseme.

Mida saidijuhid pärast hooaega teatavad

Dubais asuv parkimisoperaator juhtis 12 neist tornidest mööda äärekivi rida, mille vald oli tavaliste postamentide jaoks liiga kitsaks pidanud. Pärast kaheksa kuud kestnud 45°C suve tekkis ühel puuteekraanil värelus, mille vahetasime garantii korras nädala jooksul välja. Tema kokkuvõte: sammas on õhuke, kuid see pole paindunud, kõikunud ega üle kuumenenud.

Saksa hotelligrupp standardiseeris torni hoovis parkimiseks pärast seda, kui arhitekt lükkas laiema kapi tagasi. Nende üks kaebus: 4G antenn langeb sisehoovis ühele ribale, nii et nad tellivad nüüd WiFi/Etherneti versiooni ja ühendavad selle hoone lülitiga.

Saudi Araabia töövõtja ostis esimese 20 partii segakasutusega arenduse jaoks. Ankrupaigaldamiseks kulus elektrikutel esimesel päeval kaks tundi torni kohta ja vähem kui tund pärast puurimismalli nägemist; nad on pärast seda tellinud veel kolm partiid.

Korduma kippuvad küsimused

K: Kas 14kW tornis saab tõesti laadida kahte autot korraga?

V: Jah, mõlemad pistikupesad on pinge all ja jaam jagab nende vahel 14 kW eelarvet; üksik auto saab üksi olles kogu eelarve.

K: Millist kliirensit vajab torn äärekivist või seinast?

V: Hoidke pistikupesade ees umbes 600 mm tööruumi; kaabliaasa jaoks piisab umbes 200 mm külili.

K: Kas õhuke torn vajab betoonvundamenti?

V: M12 ankrualus 300 x 300 mm betoonalusel on standardne; asfaldil tarnime pindpaigalduskonsooli.

K: Millise pistikuga jaam tarnitakse?

V: Standardvarustuses kaks tüüp 2 pistikupesa 4,5 m kaablitega; see vahelduvvoolu mudel ei paku CCS-i.

K: Kas torn saab töötada ühefaasilise toitega?

V: Ei, see nõuab 380 VAC kolmefaasilist pinget; ühefaasiliste objektide jaoks vaadake meie 3,5–7 kW seinale kinnitatavaid vahelduvvoolujaamu.

K: Kuidas käib arveldamine ilma makseterminalita?

V: OCPP 1.6J edastab tariifid ja kaugkäivituse/-seiskamise teie tagakontorisse või rändlusplatvormile, samal ajal kui ekraan näitab seansi andmeid kohapeal.

K: Mis on konteineri tellimuse täitmise aeg?

V: 15-20 tööpäeva standardmudelite puhul pärast tellimuse kinnitamist ja tagatisraha.

K: Kas ekraan on loetav otsese päikesevalguse käes?

V: See on 5-tolline värviline LCD-ekraan, mille heleduse seadistus on välistingimustes; karmi keskpäevase päikese käes aitab meie lisavarustusena pakutav varjualune.
