14 kW kahe pordiga vahelduvvoolu EV laadimistorn äriparklate jaoks

Kaks laadimispunkti ühel vundamendil

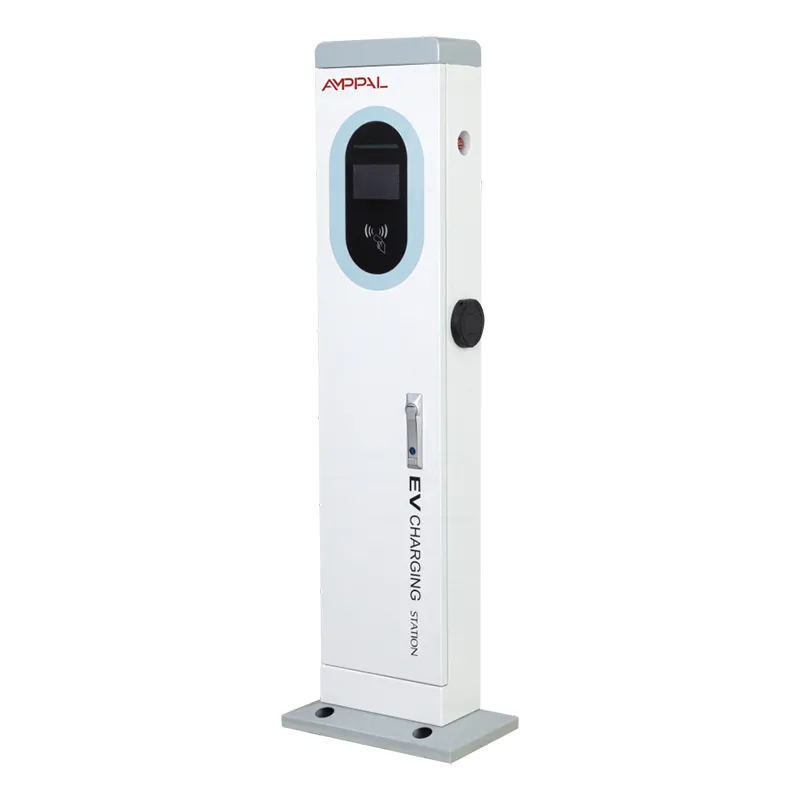

Kaks parkimiskohta võivad jagada ühte laadimissammast – see üksainus otsus on kogu selle toote lugu. AF-AC-14kW on 410 x 240 x 1400 mm torn, millel on kaks 7 kW vahelduvvoolu püstolit, üks 5-tolline värviline puuteekraan, üks makseterminali komplekt ja üks võrgumoodul, mis teenindab mõlemat poolt.

Mõelge sellele kui kahele seinakastile, mis on koondatud üheks eraldiseisvaks kolonniks, millest on maha arvatud dubleeritud osad. Üks vundament, üks korpus, üks IP54 kere, üks 220VAC +/-20% toide – ja kaks autot, mis laadivad korraga 7 kW võimsusega.

Saidiomanike jaoks, kes arvestavad ühe lahe maksumust, muudab torn arvutustabelit seal. Teine laht ei maksa enam peaaegu sama palju kui esimene. Kaks lahtrit, üks hooldusleping, üks komplekt dokumente – numbrid lõpetavad kahekordistumise.

Lahepõhise maksumuse argument

Üks vundament kahe asemel – üks betoonpadi ja ankrukomplekt katab mõlemad lahtrid.

Üks võrgumoodul, üks SIM, üks ekraan – siin jagatakse neid osi, mis kahel eraldi laadijal dubleerivad.

One installation visit - one crew and one cable run to the column, roughly half the site labour of two units.

Meie klientide eelarvelehtedel langeb paigalduse kogumaksumus lahtri kohta tavaliselt 25–35% kahe eraldiseisva 7 kW laadija alla.

Üks OCPP sisendpunkt – kaks lahtrit kuvatakse ühe seadmena taustasüsteemis, nii et kasutuselevõtt ja igapäevane jälgimine võtavad vähem aega.

Standardsed varuosad – samu ekraane, relvi ja juhtpulte kasutatakse meie tornide seerias, nii et üks varukomplekt hõlmab mitut asukohta.

Tehnilised andmed

Parimad kohad kaksikrelvatorni jaoks

Hotellide ja kuurortide maa-alad, kus tavaliselt täituvad kaks külalistetuba koos väljaregistreerimise ajal.

Kaubanduskeskuse pinnapealsed krundid, mille sissepääsu lähedal on paarisotsad.

Töökoha parklad ühendavad töötajate lahte, kuhu mõlemad autod saabuvad ja väljuvad sama graafiku alusel.

Omavalitsuse krundid, kus lahe laius on kitsas ja kaks eraldi posti tungleksid ridamisi.

Korteri- ja korterelamu maa-ala, mis teenindab kahte spetsiaalset elaniku lahte.

Kuidas kaks relva jagavad ühte torni

Mõlemad püstolid saavad sama 220 VAC +/-20% toiteallika ühe juhtseadme kaudu. Kui kaks autot ühendatakse korraga, annab iga püstol kuni 7 kW – kombineeritud 14 kW. Kui vooluvõrku lülitatakse ainult üks auto, saab see ikkagi kuni 7 kW; see torn ei koonda jõudu ühele relvale ja me ei pretendeeri teisiti.

5-tolline ekraan näitab mõlemat seanssi, nii et iga lahter saab oma laadimisoleku, maksevoo ja kviitungi. Kuna mõlemad relvad istuvad ühes seadmes, ei pea kaardi või APP-iga maksv juht teadma, millises lahtris ta on – seanss järgneb relvale, millega ta on ühendatud.

Mõlemad lahtrid annavad taustaprogrammile aru ühe OCPP 1.6 või 2.0 ühenduse kaudu. See tähendab kahe parkimiskoha jaoks ühte seadme sisestust, üht püsivara värskendust ja üht kaugdiagnostika seanssi. Kahekümne torniga haldur näeb armatuurlaual kaht tosinat seadet, mitte neljakümne kaheksat.

Kvaliteediväravad enne CE-märgise kehtima hakkamist

Tornil on CE-märgis, mis vastab madalpinge ja elektromagnetilise ühilduvuse direktiividele, fail on mudeliseeria kaupa.

IP54 kontrollitud labori ja kolmanda osapoole testimisega – tolmu- ja pritsmekindel, suletud kaablisisenditega.

Pulbervärvi 96-tunnine soolapihustuskatse, meie rannikuäärse ekspordi programmi standard.

Kahe püstoli koormuse testimine – mõlemad väljundid töötavad samaaegselt täisnimivõimsusel, et tõestada 14 kW kombineeritud käitumist.

Temperatuuri testimine vahemikus -20C kuni +50C, sealhulgas ekraani loetavus külmkäivitusel.

Ükski torn ei tarnita ilma oma seerianumbriga katsearuandeta. Tehase tasemel sertifitseerimine hõlmab CCC, TUV, UL ja CB.

Kuidas kaksikrelvatorn ehitatakse

410 x 240 sambaprofiil on laseriga lõigatud ja stantsitud meie enda joonte järgi, mitte sisseostetud.

TRUMPF piduripressid moodustavad kolonni; FANUCi robotid keevitavad õmblused.

Kantakse peale pulbervärvimine, partiiproovid saadetakse soolapihustustestile.

Vahelduvvoolu liin sobib juhtploki, kontaktori, ekraani ja mõlema relvaga koos nende kabuuridega.

IP54 tihedust kontrollitakse kaabli sisendite ja ekraani raami juures.

Igas tornis tehakse kahe relvaga samaaegset koormustesti ning makse- ja võrgutestid.

QC registreerib seerianumbri, testitulemused ja CE-dokumendid ning seejärel registreerib lähetamise.

Standardne tarneaeg on 15-20 tööpäeva; konteinerite broneeringud kinnitatakse enne tootmise algust.

Üks kahepüstolitorn või kaks ühtset laadijat?

Kaks eraldiseisvat 7 kW laadijat võidavad täpselt ühes olukorras: kui kaks lahtrit asuvad üksteisest kaugel, näiteks krundi vastasotstes, kus kaabli vedamine jagatud kolonni maksaks rohkem kui teise seadme korpus.

Kõikjal mujal võidab torn raha ja hoolduse pealt. Kaks laadijat tähendavad kahte vundamenti, kahte ekraani, kahte võrgumoodulit, kahte SIM-kaarti ja kahte paigalduskülastust. Üks torn asendab selle kõik ühega, mistõttu ühe lahtri hind langeb tavaliselt veerandi kuni kolmandiku võrra. Sääst on piisavalt reaalne, et mitmed meie edasimüüjad pakuvad nüüd vaikimisi topeltkahuritorne, kui kaks lahtrit on kõrvuti.

Kes ei peaks seda ostma: saidid, kus täna on üks laht ja teist laht pole plaanis – 7 kW ühe kahuri torn on odavam; või maa-alad, kus kaks laadimiskohta peavad olema füüsiliselt üksteisest kaugemal kui paar meetrit. Ostke torn, kui kaks lahte istuvad kõrvuti ja nii see ka jääb.

Miks importijad teise konteineri ümber tellivad?

Tehase otsehinnad Zhejiang Anfu New Energy Technology Co., Ltd.-lt Yueqingis – asutati 2014. aastal, riiklik väike hiiglaslik ettevõte.

Üks SKU, mis katab kahte lahtrit, mis lihtsustab maaletooja laoseisu ja paigaldaja koolitust.

Sertifitseerimisfailid (CE pluss CCC, TUV, UL ja CB) on valmis kohalikele ametiasutustele ja kommunaalettevõtetele üle andma.

2024. aastaks tarnitakse üle 1 000 000 ühiku 40+ riigis, korduvate tellimustega Malaisia, Türgi ja Pärsia lahe piirkonna edasimüüjatelt.

OEM- ja ODM-i valikud – kohandatud värv, logo ja maksebränd, MOQ-d arutatakse iga projekti kohta.

1,4-meetrise torni kahjustusteta kohaletoimetamine

Kast on vertikaalne, ekraani esikülje ja mõlema kabuuri ümber on ehitatud tugi. Ankrupoldid, puurimismall ja paigaldusriistvara sõidavad samas kastis, nii et paigaldajal on kõik esimesel päeval olemas.

1400 mm aediku pikkus on konteineri planeerimise võtmenäitaja – kastid lamavad lamedalt ja virna ning 20-jalga konteiner kannab olenevalt kasti mõõtmetest ligikaudu 60–80 torni. Meie tarnelaud kinnitab täpse arvu enne broneerimist.

Tsiteerime vaikimisi FOB Ningbo või Shanghai; Saadaval on EXW ja CIF. Paberitöö hõlmab arvet, pakkelehte, konossementi ja CE-sertifikaadi koopiat – vormistatakse 15-20 tööpäevase tarneaja jooksul.

Teenusetingimused, mida ostjad peaksid teadma

2-aastane garantii nii relvale, ekraanile kui ka maksemoodulile.

Varurelvad ja -sõelad kiireks lähetamiseks – kaks kõige levinumat kuluvat eset.

Kaugdiagnostika 4G või Etherneti kaudu koos taustaprogrammi kaudu tarnitavate püsivara värskendustega.

Nõuanded töökoha töötajatele: pühkige ekraani iga nädal kuiva lapiga ja kontrollige mõlemas kabuuris kaablite murdumist.

Kasutusjuhend, paigaldusjoonis ja OCPP seadistusjuhend on iga seadmega kaasas.

Paigaldusvead, mis purustavad hea torni

Vale: toitekaabli matmine ilma juhtmeta ja lootus, et see jääb ellu. Paremal: viige kaabel torus kolonni alusesse koos hooldusaasaga edaspidiseks uuesti lõpetamiseks.

Vale: padja valamine silma järgi ja pärast seda torni tasandamiseks. Paremal: valage kaasasolevale šabloonile ja kontrollige taset enne betooni hangumist.

Vale: lasta mõlemal kaablil asetseda üle vahekäigu lahtrite vahel. Paremal: suunake iga püstol oma lahtri poole, et juhid ei komistaks kunagi teise poole kaabli otsa.

Vale: eeldades, et kontori WiFi jõuab mõlemasse lahtrisse. Paremal: kontrollige signaali kolonni asukohas enne valamist või paigaldage 4G SIM-kaart.

Vale: jäetakse maanduskontrolli vahele, kuna torn näeb kindel välja. Paremal: kontrollige kasutuselevõtu ajal maandusploki maandusvardaga.

Operaatorlood kahe lahe saitidelt

Ateena kinnisvarahaldur paigaldas 2024. aasta lõpus kahele kortermajale kaheksa torni, kusjuures elanikud jagasid kaheksa lahtri jaoks nelja kahekahuriga üksust. Tema märkus kuue kuu pärast: üks relva kabuur vajas uuesti pingutamist ja elanikud ei vaidlenud millegi muu üle – mis korterilaua puhul loetakse vaikseks õnnestumiseks.

Hollandi parkimisoperaator juhib torni Utrechtist väljaspool asuvas P+R krundis – kaks lahte, üks kolonn, kaardimakse. Tema kommentaar: teine ​​laht oli põhimõtteliselt tasuta infrastruktuur, maksime ainult lisarelva eest. Väike etteheide on ekraani asend: hea seis, ebamugav, kui tahad seda autost vaadata.

Türgi turustaja, kes ostab hotellikettidele 14 kW torne, ütles, et torn lühendas tema lahtrisse paigaldamise aega kahelt päevalt ühele. Tema pahameel: kaasas olev mall eeldab, et see on tasemel ja kaks tema saiti vajasid esmalt väikeseid nivelleerimiskohandusi.

Küsimused kahe relvaga laadimise kohta

K: Kui kaks autot laadivad korraga, siis millise kiiruse saavad mõlemad?

V: Iga püstol annab korraga kuni 7 kW, kokku 14 kW – kumbki laht ei näljuta teist.

K: Kas üks relv suudab anda kogu 14 kW?

V: Ei. Iga püstoli lagi on 7 kW, nii et üks auto laeb endiselt kuni 7 kW; valige 22kW või 44kW torn, kui vajate sõiduki kohta rohkem.

K: Mitut parkimiskohta üks torn teenindab?

V: Kaks, üks püssi kohta, ideaalis kõrvuti – iga relva kaabel jõuab oma lahtrisse.

K: Kas torn vajab kahte eraldi toiteahelat?

V: Mitte ükski 220 VAC +/-20% toide teenindab mõlemat püstolit läbi sisemise juhtseadme.

K: Kas 14 kW piisab moodsa EV jaoks üleöö?

V: Jah. 7 kW auto kohta lisab umbes 45 km sõiduulatust tunnis, nii et üheööseanss katab enamiku reisijate elektrisõidukite aku täis.

K: Kui palju see lahtri kohta maksab võrreldes kahe üksiku laadijaga?

V: Tüüpilistel objektidel langeb paigaldatud hind lahe kohta 25–35% madalamale, peamiselt vundamendi, võrgumooduli ja paigalduskülastuse jagamise tõttu.

K: Kas ma saan taustaprogrammis kahte relva iseseisvalt hallata?

V: Jah – iga püstol on eraldi OCPP-pistik ühes seadmes, nii et saate hinnata, ajastada ja esitada aruande iga lahtri kohta.

K: Mis on tarneaeg?

V: 15-20 tööpäeva koos täieliku dokumendipaketi ja CE-sertifikaadiga, mis saadetakse Ningbost või Shanghaist.
