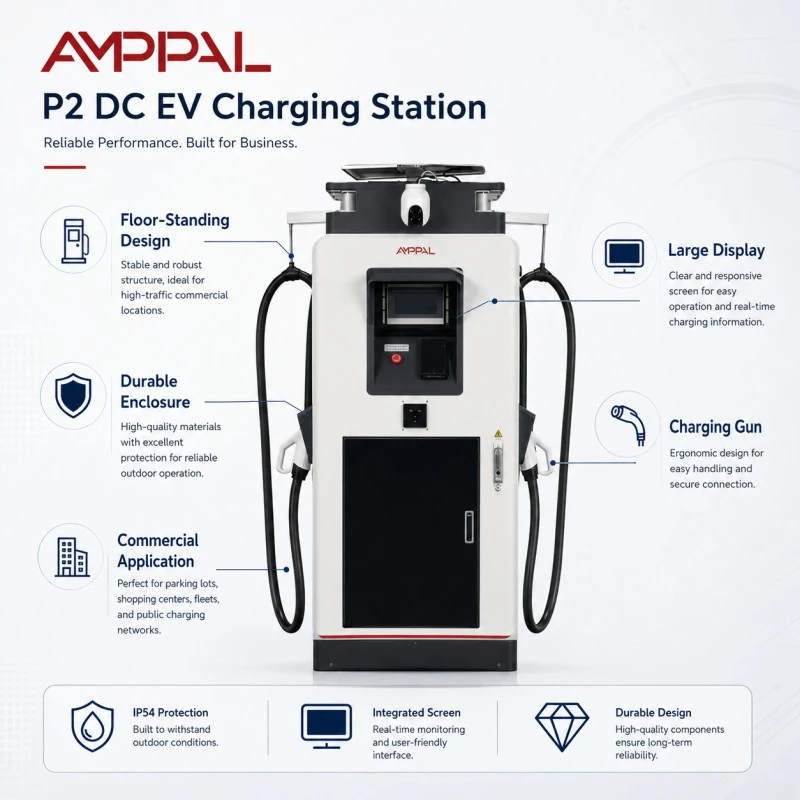

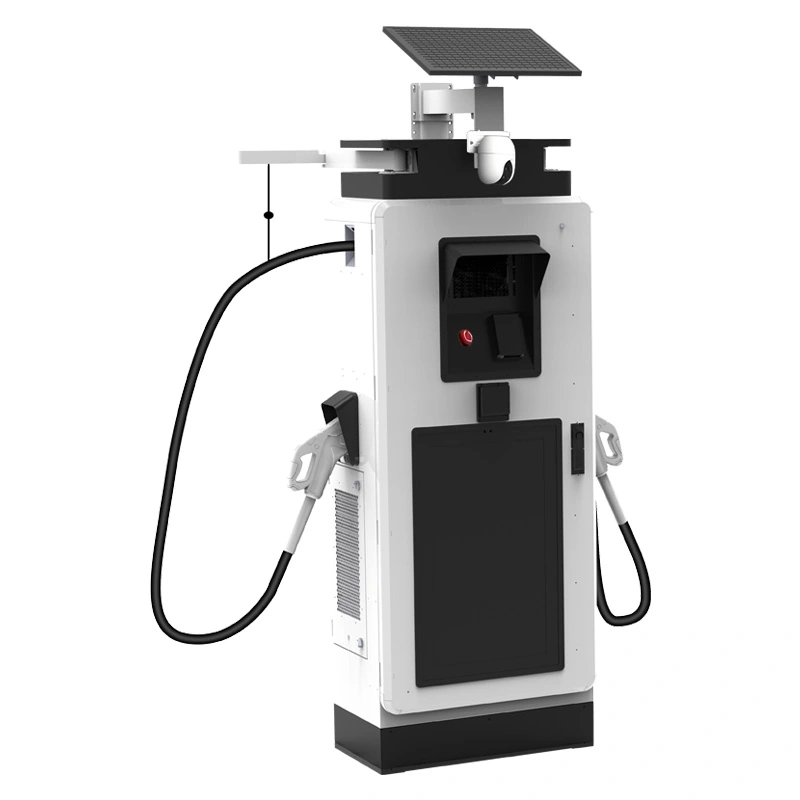

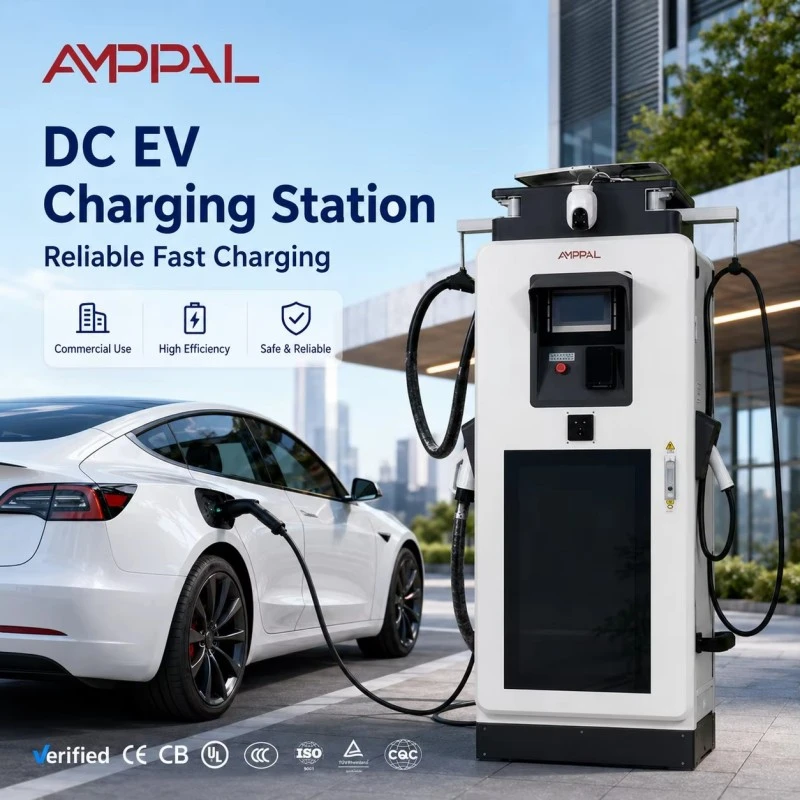

120 kW kaubanduslik DC EV laadija digitaalse ekraaniga avalike jaamade jaoks

Ehitatud 480 V paneeli jaoks: 120 kW laadija Põhja-Ameerika äripindade jaoks

Põhja-Ameerika ärihooned on ühendatud 480 V kolmefaasilise toitega ja seda fakti ignoreeriv laadija tekitab trafokulusid, mille eest keegi ei arvesta. AF-DC-120-Y-B-M-4-H võtab AC480V±10% sagedusel 45–65 Hz otse, nii et enamik USA ja Kanada jaemüügi-, tööstus- ja segakasutusega saite saavad seda toita olemasolevast paneelist ilma astmelist trafot lisamata.

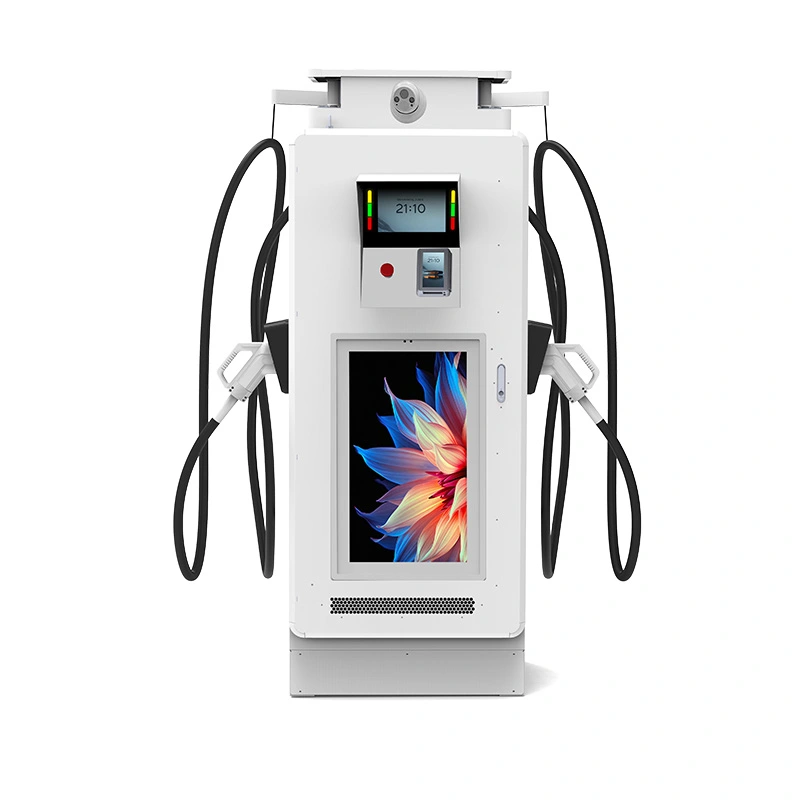

Samuti piirab see müra 60 dB-ni – umbes 5 dB alla tüüpiliste alalisvoolukappide –, mis on oluline kinnisvaraliinidel, korteritega külgnevatel kruntidel ja äripiirkondades, mis töötavad öö läbi. Kinnituspaneelil olev 32-tolline 1920 × 1080 ekraan käsitleb teie meedia- või brändisisu, kuid elektriline lugu muudab selle mudeli erinevaks.

Maksimaalne efektiivsus on 95%, korpus on IP54 ja CCS1 väljund katab 0–250 A. Tegu on 120kW masinaga, millele on hooldussissepääsu juures lihtne jah öelda ning ekraan maksab aja jooksul osa paigaldusest kinni.

Miks on kinnisvaraliinil oluline 480 V sisend ja 60 dB lagi

Ei mingit astmelist trafot: 480 V teenus toidab seadet otse, säästes kulusid, põrandapinda ja täiendava konversioonietapi kadusid.

45–65 Hz laia sagedusega sisend talub ehitusfaasis nõrgemaid kommunaalvõrke ja generaatori võimsust, mis on ebastabiilse toiteallikaga kohtades tõeline eelis.

60 dB lagi – umbes tavalise vestluse tasemel – hoiab naabrid ja öövahetuses töötajad mugavalt.

Ventilaatori kiirus järgib koormust ja temperatuuri, mitte ei tööta täisvõimsusel pistikprogrammist, mis vähendab 24-tunnise tsükli jooksul nii müra kui ka raisatud energiat.

Termiline amortisatsioon kaitseb elektroonikat 50°C kuumuse käes, samas kui 120kW reiting püsib ausalt tavatingimustes.

32-tolline ekraan teeb endiselt oma meediumitööd – reklaamid, jaamateave või teie brändi silmus – sama kaugsisuportaali kaudu.

Tehnilised andmed

AF-DC-120-Y-B-M-4-H tehasespetsifikatsioon täpselt selline, nagu tarniti.

Saidid, mis vajavad nii valju nähtavust kui ka vaikseid öid

Mitmeotstarbelised arendused: jaemüük tänavatasandil, korterid üleval – laadija töötab kogu öö, ilma et tekiks mürakaebusi.

USA ja Kanada jaemüügiketid: 480 V paneelid on juba kohapeal, nii et seade langeb olemasoleva teenuse juurde.

Büroo- ja hotelliparklad: 20-40-minutilisi seansse 120kW juures keeravad kiosid ümber terve tööpäeva.

Omavalitsuse krundid elamukvartalite läheduses: hämardatud ekraan ja 60 dB lagi hoiavad objekti naabrisõbralikuna isegi ööbimise ajal.

Tööstuslike 480 V teenuste autopargi depood: üks paneel toidab laadijaid ja olemasolevat kaupluse varustust.

Konverentsikeskused ja ürituste toimumispaigad: ekraan edastab etenduste ajal sponsorite sõnumeid ja 120 kW pöörab autosid seansside vahel ringi.

Kuidas masin teisendab 480 V alalisvooluks – ilma mürinata

Sisendaste alaldab AC480V kolmefaasilise voolu vahepealsesse alalisvoolu siini, seejärel vähendavad kõrgsagedusmuundurid võimsust sõiduki soovitud pingeni. Lairibavahemikuga lülitusmoodulid on põhjus, miks seade hoiab selle sisendpinge juures 95% tipptõhusust, mis on raskem, kui see kõlab – kõrgemad sisendpinged pingutavad lülituspiire.

Müralugu räägib jahutamisest, mitte muundamisest. Ventilaatorid on reguleeritud temperatuuriga ja töötavad enamiku ajast osalisel kiirusel; ainult püsivad suured koormused suruvad need täispöörete juurde. See on praktiline erinevus 60 dB seadme ja selles klassis levinud 65 dB kappide vahel.

OCPP 1.6/2.0 kannab seansiandmeid, kaugdiagnostikat ja püsivara värskendusi, samal ajal kui ekraan käitab oma sisuvoogu. Mõlemad süsteemid annavad aru teie taustaprogrammi ühte jaamakirjesse.

Testimine, mis toetab 60 dB väidet ja elektriohutusmärke

Helirõhku mõõdetakse täiskoormusel 1 meetri kaugusel kapist ja see registreeritakse seadme katsearuandes, seega on 60 dB näitaja kontrollitav, mitte brošüüri oletus.

CE ja TUV tüübikinnitus hõlmab kogu seadet; Ekspordifailide jaoks on saadaval UL ja CB elektriaruanded.

Korpuse ja ekraani raami tihendite 96-tunnine soolapihustustest.

Isolatsiooni- ja liigpingetestid AC480V sisendastmel kogu 45–65 Hz sagedusalas.

48-tunnine täiskoormusega sissepõlemine registreerib müra, temperatuuri ja elektrinäidud seerianumbri alusel.

Moodulid on hinnatud -30°C kuni +55°C; kogu seade on ette nähtud -25°C kuni +50°C.

Mähist kastini: 480 V pingega kapi valmistamine

1. samm. Teraspoolid lõigatakse FANUCi liinidel laseriga ja keevitatakse robotiga.

Etapp 2. TRUMPF-i presspidurid moodustavad paneelid; pulbervärv ja ravi järgnevad.

3. samm. 480 V sisendaste – kontaktorid ja liigpingepiirikud – on ühendatud pöördemomendi juhtimisega vahelduvvooluliinile.

Samm 4. Alaldi moodulid ja kuvari alamkoost on paigaldatud alalisvooluliinile.

5. samm. Jahutussõlm, ventilaatorid, kanalid ja temperatuuriandurid paigaldatakse ja suletakse.

6. samm. Täiskoormuse testimine 120 kW juures registreerib tõhususe, võimsusteguri ja müra ühiku kohta.

7. toiming. 48-tunnine sissepõlemine tsüklib laadimisseansside ja ekraani taasesituse koos.

8. etapp. Lõplik kontroll ja kastidesse pakkimine; tehas on 2024. aastani tarninud üle miljoni ühiku.

120 kW kuvaseadme sobitamine teie teeninduse sissepääsuga

Täpsustage seda seadet, kui teie sait asub Põhja-Ameerikas, kus on 480 V kommertsteenus, või mis tahes turul, kus töötab 480 V kolmefaasiline pinge. 120kW on praktiline keskklass: enamiku reisijate-EV-de täislaadimine 25–45 minutiga, ilma 160kW-pluss kappide toitevajaduseta. See annab teile ka teise tuluvoo läbi ekraani, ilma elektripaigaldamist keerulisemaks muutmata.

Ärge ostke seda saidile, kus on ainult 208 V või 230/400 V teenus. See sisendvariand on fikseeritud 480 V ja trafo lisamine kaotab kogu punkti – küsige meilt 380 V varianti, kui see on teie võrk.

Ja kui saidil on magamistoad otse esiväljaku kohal, eelarve realistlik: öösel on siseruumides kuulda isegi 60 dB. Enne kui naabrid esimese kaebuse esitavad, kavandage helibarjäär või öine elektrikatkestuse ajakava.

Mida AMPPAL pakub, mida kohalikud turustajad ei paku

Tehase otsene hinnakujundus Yueqingist koos CE, TUV, UL ja CB sertifikaatidega pakkumise paketis.

15–20 tööpäeva tarne pärast joonise kinnitamist; MOQ ühest konteinerist.

OEM/ODM: teie kaubamärk korpusel ja kuvari alglaadimisekraanil.

Me käitame ise üle 200 jaama, nii et inseneri tagasiside valdkonnast lülitub tagasi disaini.

2-aastane garantii koos varupaneelide ja moodulitega, mis tarnitakse 5 tööpäeva jooksul.

120 kW seadme pakkimine ja saatmine USA töökoha jaoks

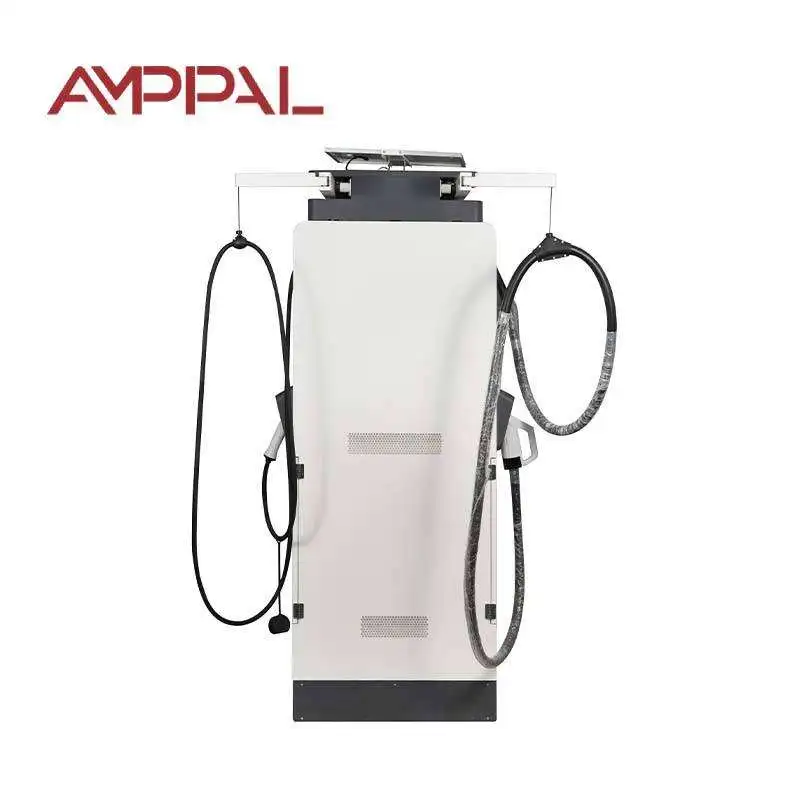

Kapp tarnitakse püstises asendis terasraamiga kastis, mis on mõeldud 1800 × 750 × 690 mm korpuse jaoks. Ekraan on kaetud vahu ja vineeriga ning CCS1 koost sõidab polsterdatud sisekarbis.

Kastidel on kahvlitaskud ja neli tõstepunkti; aedikuplaan läheb koos hinnapakkumisega välja, et teie ekspediitor saaks planeerida veoki sadamast objektini. Seade liigub kogu aeg püsti, mis hoiab sisemised siinid ja ekraani tihend puutumata.

Tingimused on FOB Ningbo või CIF USA või Kanada sadamasse. Arve, pakkeleht, konossement, päritolusertifikaat ja katseprotokollid väljastatakse 3 tööpäeva jooksul peale laadimist.

Garantii, varuosad ja tugi pärast seadme maandumist

2-aastane standardgarantii, mis hõlmab mooduleid, kontrollerit, ekraani ja jahutust.

Varutoitemoodulid ja -paneelid laos; üle laevade vahetus 5 tööpäeva jooksul.

OCPP kaugdiagnostika tõrgete, püsivara ja ventilaatori käitumise jaoks.

Kasutuselevõtu tugi videokõne abil esmakordsetele paigaldajatele.

Kvartali hoolduse kontrollnimekiri, mis hõlmab filtreid, ventilaatoreid ja pöördemomendi kontrolle.

Paigaldusjuhised 480 V aladele ja segakasutusega linnaosadele

Vale: seade toidetakse 208 V paneelist ja oodatakse täisvõimsust. Paremal: tagage teeninduse sissepääsu juures AC480V±10% kolmefaasiline toide.

Vale: eeldades, et seade on ainult 50 Hz. Paremal: see aktsepteerib 45–65 Hz, kuid enne pingestamist kinnitage andmesildil kohalik sagedus.

Vale: asetage kapp vastu seina nii, et ventilaatorid on nurga poole. Paremal: hoidke paigaldusjuhendis näidatud vaba ruumi, et ventilaatori juhtimine töötaks kavandatud viisil.

Vale: ventilaatorite sundimine pärast kuuma päeva suurele kiirusele. Paremal: laske kontrolleril need alla lasta; sunnitud kiirus raiskab ainult jõudu ja lisab müra.

Vale: jagatud teenuse faasitasakaalu ignoreerimine. Paremal: laske elektrikul enne kasutuselevõttu kontrollida kolme faasi laadimist.

Tagasiside operaatoritelt, kes hoolivad detsibellidest

USA Texase osariigis Houstonis asuv töövõtja paigaldas 2025. aasta alguses kaubanduskeskusesse kaks üksust. Kinnisvarahalduri peamine mure oli kõrval asuvast kortermajast kostev müra; kolme kuu pärast oli ainsaks registreeritud kaebuseks ekraani heledus kell 23.00, mille öine ajakava fikseeris samal nädalal. Pärast seda pole laadimispool vajanud teeninduskõnet.

Kanadas Torontos asuv kaubanduskeskuse omanik toidab seadmeid kaubanduskeskuse 480 V paneelist ja säästis trafo maksumust täielikult. Elektrik kinnitas kasutuselevõtul faasikoormuse; nende ainuke häda on see, et kuvamalli õppimiseks kulus veidi aega, samas kui laadimiskülg on kaheksa kuud puhtana töötanud.

USA-s Seattle'is asuv arendaja paigutas üksuse segakasutusega garaaži, kuhu jaemüüja soovis reklaamiekraani. Üürnik teatas, et nende mürauuringus püsis 60 dB ülempiir ja plaanib nüüd veel kahe kinnistu jaoks üksusi; väike etteheide on see, et CCS1 kaabel tundub talvekülmaga oodatust jäigem, mis on kaabli ümbrise asi, mitte laadija viga.

KKK: 480 V sisend, mürapiirangud ja 120 kW väljund

Q: Can this unit run on 380V European power?

V: Ei, see variant on fikseeritud AC480V±10%. Küsige 380 V versiooni, kui teie võrk on 230/400 V.

K: Kui vali on 60 dB tegelikult?

V: Umbes tavalise vestluse tasemel, mõõdetuna täiskoormusel 1 meetri kaugusel kapist.

K: Kas müra muutub öösel hullemaks?

V: Ainult siis, kui koormus ja soojus seda nõuavad; ventilaatori kiirus järgib temperatuuri, mitte kella.

K: Millise suurusega sööturit vajab 120 kW seade 480 V juures?

V: Umbes 150A faasi kohta täiskoormusel enne varu; teie insener peaks andma kaitselülitile ruumi sissemurde ja tulevaste lisade jaoks.

K: Kas 32-tolline ekraan lisab müra?

V: Ei, paneel on passiivselt jahutatud ja täiesti vaikne igal tunnil.

K: Kas trafot on vaja?

V: mitte, kui teie saidil on 480 V kolmefaasiline pinge; seade on mõeldud sellise teenusega otse ühendamiseks.

K: Mida garantii katab?

V: 2-aastane standard, mis hõlmab võimsusastme, ekraani ja jahutussüsteemi.

K: Kas me saame selle Kanadasse installida?

V: Jah, 480 V on seal standardne ja sertifitseerimisdokumendid tarnitakse koos seadmega.
