7 kW kahesuunaline V2G DC EV laadija koduenergia ja nutikate võrgurakenduste jaoks

Mida teeb 7 kW kahesuunaline seade kodu jaoks

7 kW kahesuunaline V2G DC EV laadija koduenergia ja nutikate võrgurakenduste jaoks (AF-DC-07) on väike kahesuunaline alalisvoolulaadija. See teeb ilmselge töö – 7 kW võimsusega elektrisõiduki laadimine – ja teist tööd, mida enamik laadijaid teha ei saa: see võtab autost voolu tagasi ja toidab maja. See teine ​​suund on see, mida V2H (sõidukist koju) ja V2G (sõidukist võrku) tähendab praktikas.

Tüüpilise 40–60 kWh akuga EV kodu puhul katab 7 kW tagasivoolu põhikoormuse: külmik, ruuter, valgustus, kütte tsirkulatsioonipumbad. See ei pane elektriahju ja soojuspumpa korraga tööle. See ostab tundide kaupa katkestuste ellujäämist, mitte nädalat võrgust sõltumatust.

Kuus põhjust, miks 7 kW seade maja muudab

Argument ei ole laadimiskiirus; see on teine ​​voolusuund. Kuus punkti ostjad kordavad pärast paigaldamist:

Varutoide ilma teise akuta: teile juba kuuluv EV muutub reserviks. 60 kWh auto mahutab kaheks päevaks koduse õhtuse koormuse.

Tipp-oru arbitraaž: tasu öötariifide järgi, tühjendage kalli õhtuse akna ajal ja laske arvestil arvutada.

IP55 ilmastiku eest: vihma, tolmu ja rannikusoola õhku käsitletakse paremini kui suuremate õdede-vendade IP54 kapid.

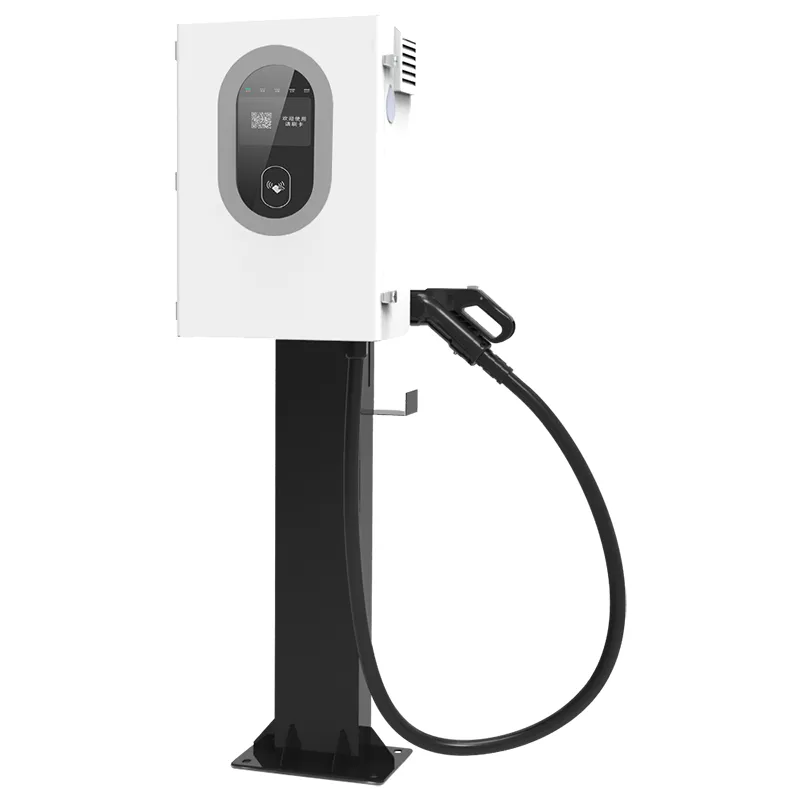

Kinnitus sambale või postile: 600 x 450 x 230 mm kapp sobib seinale, terassambale või teeäärsele postile.

95% või parem efektiivsus mõlemas suunas, nii et võrk-aku-võrk edasi-tagasi reis kaotab vähem kui kümnendiku energiast.

Viis võimalust seansi alustamiseks: QR-skannimine, kaart, VIN-koodi automaatne käivitamine, platvormi juhtimine või võrguühenduseta sundkäivitus, kui võrk on välja lülitatud.

Tehnilised andmed

Kus 7 kW V2G seade oma koha teenib

Pole laevastiku toode. Mõõdud üksikute parkimiskohtade jaoks; Need on stsenaariumid, kus omanikud teatavad tegelikust tasumisest:

Eramud Saksamaal, Hollandis ja Põhjamaades kasutusaja elektritariifidega.

Puhkemajad ja maapiirkonna kinnistud, kus võrgukatkestused on pigem rutiinsed kui haruldased.

Väikesed kauplused ja kodukontorid, mis töötavad 500-1500 W pideva koormusega.

Päikeseenergiaga kodud: keskpäevane ülejääk laeb autot, õhtune tühjendus katab õhtusöögi tipu.

Üürileandjad paigaldavad V2G-valmidusega parkimiskohti üürnikupoolse müügiargumendina.

Kuidas laadimis- ja tühjenduslüliti ühes kapis

AF-DC-07 sees on üks kahesuunaline võimsusaste. Laadimisrežiimis muudab see kolmefaasilise vahelduvvoolu aku alalisvooluks. Tühjendusrežiimis pööravad samad moodulid alalisvoolu tagasi vahelduvvooluks 230/400 V. Eraldi inverterit pole poltidega kinnitatud – see topoloogia hoiab korpuse mõõtmed 600 x 450 x 230 mm ja efektiivsust 95% või paremat mõlemat pidi.

ISO 15118 käsitleb V2G käepigistust. Auto ja laadija vahetavad allkirjastatud sõnumit selle kohta, kui palju energiat võib tagasi võtta, ja tagasivool käivitub ainult siis, kui see on lubatud. See ei ole häkitud inverter, mis toidab maja; see on mõõteseadmega, standardile vastav vahetus.

Käivitamine on teadlikult kihiline. Internetis algavad seansid QR-koodi, kaardi, VIN-i tuvastamise või AMPPAL-i pilveplatvormiga. Kui võrk katkeb, hoiab võrguühenduseta sundkäivitus laadija kasutatav ka kohaliku autentimisega – kasulik, kui ruuter katkeb.

Sertifikaadid, mida majaomaniku kindlustusandja näha soovib

Kodune V2G asub mitmel turul hallis tsoonis, nii et paberimajandus on oluline. Need on dokumendid, mis tarnitakse iga AF-DC-07-ga:

CE- ja TUV-märgised ELi turule; UL ja CB on saadaval Põhja-Ameerika ja teiste piirkondade jaoks.

IEC 61851 vastavus alalisvoolu laadimiskäitumise ja pistiku ohutuse osas.

ISO 15118 sertifikaat V2G sidepinu jaoks – osa, mis muudab kahesuunalised seansid mõõdetuks ja seaduslikuks.

IP55 testitud vastavalt standardile IEC 60529: talub vooliku allalaskmist ja tolmu puhumist.

Tehase testide rekord iga seadmega: isolatsioon, maandusühendus ja täielik kahesuunaline töö nimivõimsusel.

Laia temperatuuriga moodulid, mille nimiväärtus on -30C kuni +55C, talviseks paigaldamiseks.

Kuidas Yueqingis ehitatakse 7 kW seadmeid

Tehas asub Zhejiangi osariigis Yueqingis – linnarahvas nimetab Hiina elektriseadmete pealinnaks. AMPPAL on seda juhtinud alates 2014. aastast 260+ töötajaga. 7 kW seadme ehitusjärg:

Lehtteras lõigatakse TRUMPF lasermasinatel ja painutatakse CNC presspiduritel.

FANUC roboti käed paigutavad toitemoodulid; Alalisvoolutooted töötavad eraldi liinil, eraldi vahelduvvoolust.

Power-stage plaadid on lainejoodetud ja läbivad automaatse optilise kontrolli.

Iga seade saab täiskoormusega kahesuunalise sissepõlemise: neli tundi laaditakse, seejärel tühjendatakse 7 kW juures.

Korpus kaetakse esmalt pulbervärviga; IP55 tihendid paigaldatakse käsitsi ja neid kontrollitakse pöördemomendiga.

Püsivara välgub koos ISO 15118 pinuga ja kõik viis käivitusmeetodit on lubatud.

Enne seerianumbri registreerimist tehakse lõplik visuaalne ja elektriline kontroll.

Üksused pakitakse üksikutesse kastidesse; tarneaeg on 15-20 tööpäeva.

Kas 7 kW on piisav? Koduse V2G-seadme suuruse määramine

Alustage koormusest, mida peate katkestuse korral katma: külmik, ruuter, valgustus, kütte tsirkulatsioonipump, tavaliselt 400-800 W. Sellel tasemel katab 7 kW tagurpidi võimsust maja tundideks, samal ajal kui autol on piisavalt laetust hommikuseks sõiduks.

Kui teie kodus töötab korraga elektrisoojuspump, induktsioonpliit ja saun, ei kanna 7 kW seda tippu. 30kW või 60kW seade võiks, aga see muudab hinda ja paigaldust. Enamiku majapidamiste jaoks on 7 kW piisav.

Pole teie jaoks, kui vajate kogu kodu UPS-i, mis lülitub sisse vähem kui sekundiga, või seadet, mis hoiab maja läbi mitmepäevase elektrikatkestuse. AF-DC-07 on mõõdetud kahesuunaline laadija, mitte võrgust väljas inverter. Kas teie tariifis pole mäetipu vahet? Arbitraaži argument kaob ka.

Miks ostjad valivad Home V2G jaoks AMPPAL-i

15-20 tööpäeva standardseadmete tarneaeg; OEM-i kaubamärk ja kohandatud värv nõudmisel.

Ühe ühiku MOQ hindamiseks – saadame inseneridele ja väikeimportijatele üksiktooteid, mitte ainult kaubaaluseid.

Toimikus olevad CE-, TUV-, UL-, CB- ja CCC-sertifikaadid; dokumentatsioon saadetakse iga tellimusega kaasa.

260+ töötajat ja üle 1 miljoni üksuse tarnitud alates 2014. aastast; AMPPAL opereerib ka üle 200 laadimisjaama.

Euroopa varuosade laos: laadige püstolid, juhtpaneelid ja näidikud kohale 3-5 tööpäevaga.

7kW mudeli pakkimine ja tarnimine

Iga AF-DC-07 tarnitakse puidust või raskes pappkastis, mille suurus on umbes 750 x 600 x 350 mm, koos relva ja kinnitusklambriga umbes 40 kg. Vahtmaterjalist vahetükid hoiavad kappi; püstol ja kaabel liiguvad niiskuskotis.

20 jala pikkune konteiner mahutab umbes 60 ühikut; 40 jala kõrgune kuubik umbes 130. Kaubaalused kinnitatakse rihmadega ja koorem pildistatakse enne pitseerimist.

Tüüptingimused on FOB Ningbo või Shanghai, CIF- ja CFR-pakkumised nõudmisel. Dokumendid hõlmavad arvet, pakkimisnimekirja, konossementi ja CE-deklaratsiooni; sertifikaadid lähevad eelnevalt välja.

Tugi pärast 7 kW seadme maandumist

Seadmel 24 kuud. Koduse V2G puhul on oluline inverteri aste – see töötab mõlemas suunas ja on kaetud.

ISO 15118 virna püsivara värskendused on pilve või USB kaudu tasuta kogu toote eluea jooksul.

Varuosad tavaliste rikete jaoks tarnitakse 3-5 tööpäeva jooksul; laengupüstol on enim tellitud varuosa.

Üks aasta tasuta kaugdiagnoosi – saada foto või logi eksport ja saad vastuse samal päeval.

Litsentsiga elektrik saab paigalduse lõpule viia ühe päevaga; juhend sisaldab ühendusskeeme ja pöördemomendi väärtusi.

Levinud vead kodu V2G installimisel

Vale: paigaldage seade kohta, kus katuse äravool pistikule tilgub. Paremal: valige koht, millel on tilkuv serv või väike üleulatus – IP55 talub ilmastikutingimusi, mitte pistikupessa juhitavat vett.

Vale: eeldades, et tühjendamine algab hetkel, kui auto vooluvõrku ühendatakse. Õige: ISO 15118 käepigistus peab lõppema ja esmalt tuleb rakenduses lubada tühjendusgraafik.

Vale: maja koormuse suurus üle 7 kW ja lootes, et laadija saab sellega hakkama. Paremal: hoidke tühjenduskoormus alla 6 kW, et jätta ruumi kadude jaoks.

Vale: vahelduvvoolu väljundi söötmine juhusliku pikendusjuhtme kaudu. Paremal: ühendage väljundpool oma kaitselülitiga spetsiaalsesse vooluringi.

Vale: liigpingekaitse vahelejätmine, kuna laadijal on piksekaitse. Paremal: seade kaitseb ennast; majapaneel vajab veel oma tüüp 2 SPD-d.

Mida majaomanikud ja väikeettevõtete omanikud teatavad

Saksamaal Baieris asuv majaomanik juhib AF-DC-07 58 kWh EV-ga kasutusaja tariifiga. Ta laeb öö jooksul madala hinnaga ja tühjendab kell 18.00-21.00; arvesti näitab esimeses kvartalis säästetud umbes 14 eurot kuus. Tema üks häda: kronsteini augud vajasid tema telliskiviseina teist puurimist.

Hollandis asuva väikese pagariäri omanik kasutab seadet oma külmikute jaoks nii laadija kui ka katkestuspuhvrina. Jaanuari 40-minutiline elektrikatkestus ei maksnud talle midagi – auto hoidis jahutid töös. QR-kleebis kogub tolmu ja vajab aeg-ajalt pühkimist.

Uus-Meremaa maapiirkonna kinnisvarahaldur paigaldas seadme üürisuvila kõrvale postile. Külalised skannivad laadimise alustamiseks; ta võimaldab V2H tühjendamist kaugjuhtimisega tormi ajal. Tema otsus: esimene tema paigaldatud laadija, mis ei vajanud kuu aja jooksul korduskülastust.

Avaleht V2G küsimused, vastused

K: Kas AF-DC-07 saab katkestuse ajal toita kogu maja?

V: See toidab kuni 7 kW - külmikud, valgustid, ruuter, pumbad. Suured üheaegsed koormused, näiteks ahjud, ületavad selle.

K: Kas V2G tühjenemine kahjustab auto akut?

V: Sügavus ja sagedus on olulisemad kui suund. Öine kahetunnine 7 kW tühjendus on kerge tsükkel; enamik EV-sid tegeleb sellega garantii raames.

K: Millised autod selle laadijaga töötavad?

V: Iga EV, mis toetab ISO 15118 kahesuunalist laadimist CCS-i või GB/T kaudu – kontrollige esmalt oma auto V2G-toe loendit.

K: Kas võrguga ühendamine on seaduslik?

V: ELi ja Ühendkuningriigi turgudel, jah, CE- ja TUV-märgistega ning litsentseeritud elektriku paigaldusega.

K: Kui palju saan tariifide pealt kokku hoida?

V: 20-30-sendise tipu-oru vahega säästab õhtune tühjendus 1-2 eurot seansi kohta, 30-60 eurot kuus.

K: Mis juhtub, kui mu internet katkeb?

V: Võrguühenduseta sundkäivitus jätkab laadimist ja tühjenemist kohaliku autentimisega; arveldamine jõuab hiljem järele.

K: Kas ma vajan maja jaoks eraldi inverterit?

V: Ei – kahesuunaline aste muudab alalisvoolu vahelduvvooluks. Teil on vaja paneelile ülekandelülitit või vahelduvvooluühendust.

K: Kas ma saan hiljem laiendada võimsust 22 kW-ni?

V: Ei, AF-DC-07 võimsus on 7 kW. Lisateabe saamiseks astuge 30 kW või 60 kW AMPPAL mudelite juurde.
