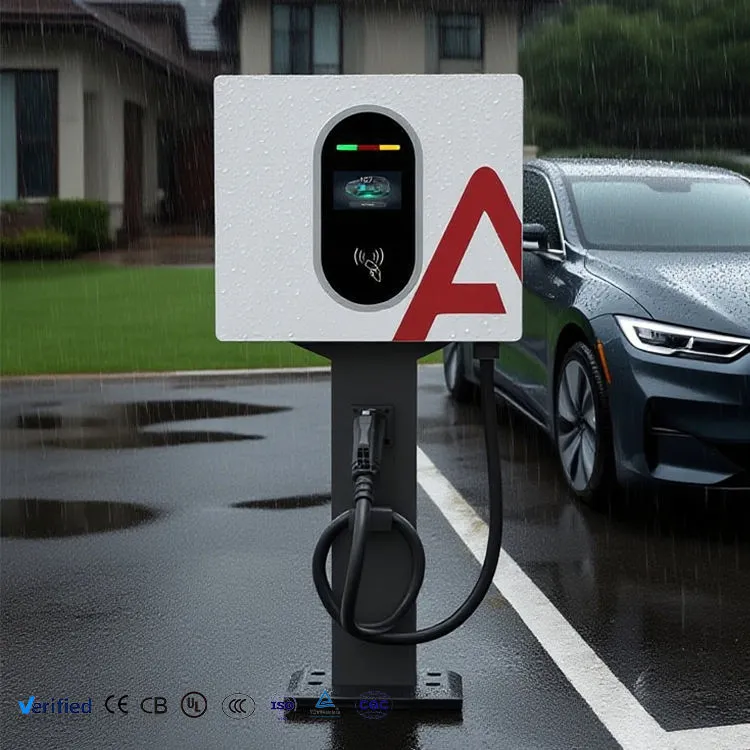

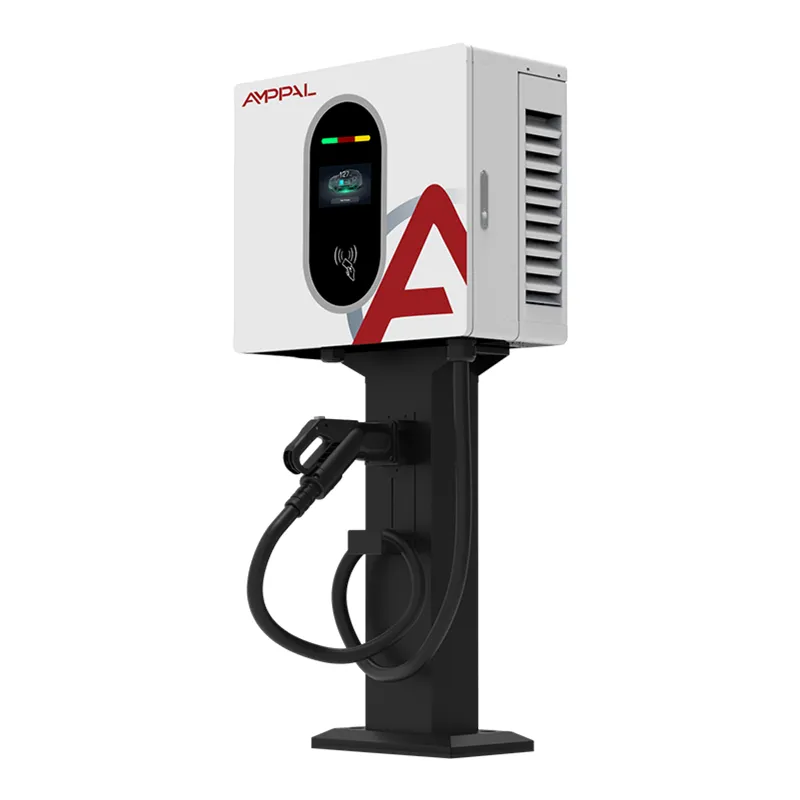

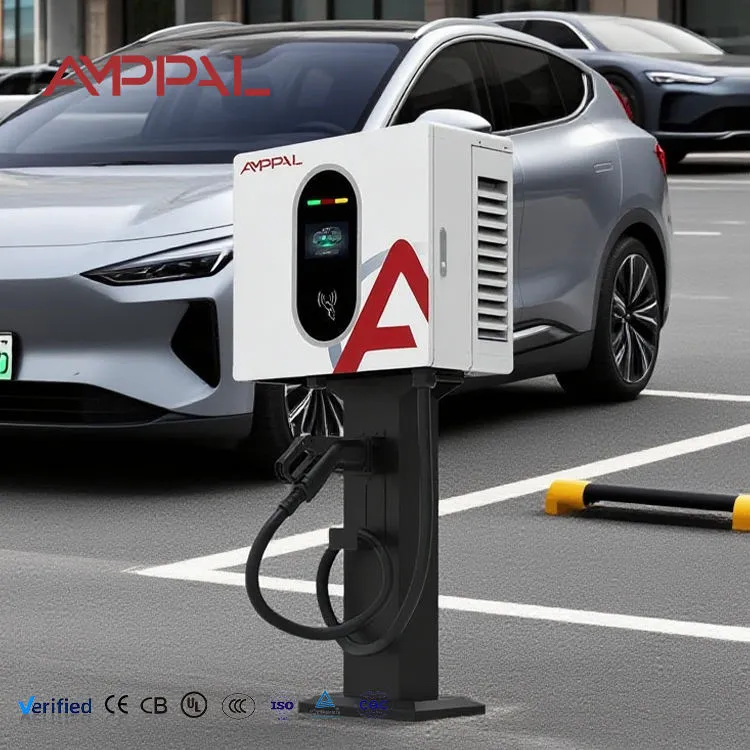

40 kW suure võimsusega seinale paigaldatav DC EV laadija autopargi depoode jaoks

Suurim jõud, mille me seinale paneme

Nelikümmend kilovatti on praktiline seinakinnituse lagi ja me ütleme otse, miks. Üle selle muudavad soojusvõimsus ja ühikumass seinakonsoolist vale tehnilise lahenduse – tulemuseks on raske kast, sundventilatsioonipiirangud ja konstruktsiooni kinnitus, mida enamik hooneomanikke keeldub alla kirjutamast. AF-DC-040-B-A-O-2-H asub täpselt sellel piiril.

See, mida saate selle alla jäämise eest, on märkimisväärne. Ilma betoonsoklita, kaablikraavita, laadija enda parkimiskoha kadumiseta ega püsiva pinna muutmiseta, mida võite ainult liisida. 2,2-meetrise laega maa-aluses parklas on seinale kinnitatav seade sageli ainus füüsiliselt töötav võimalus.

Väljund on 0–133 A 200–1000 V alalisvoolul – sama pingeaken, mis meie 60 kW ja 120 kW kappidel, karbist, mis võtab vähem seinapinda kui kodune radiaator.

Mis seinakinnitus teid tegelikult päästab

Ehitustöid ei tehta: põrandal seisev kapp vajab tavaliselt vundamenti, torujuhtmete vedamist ja taastamist. Seinakinnitus eemaldab selle joone projekti maksumusest täielikult.

Puudub kadunud parkimiskoht: põrandakapp ja selle ohutuskaugus kulutab kasutatavat pinda. Seina või samba külge poltidega kinnitatud seade ei võta ühtegi vastu.

Võimalik madalate lagede all: 660 mm kõrgusena konsoolil sobib see keldriparklasse, kus 1,9-meetrine kapp ei ületa kaldtee kõrguse piirangut.

Pööratav paigaldus: üüripinnal tuleb seade seinast lahti ja kinnitused on korralikud. Paljud üürileandjad kiidavad selle heaks, kui nad keelduvad pinnasetöödest.

Sama 450 × 660 × 240 jalajälg nagu meie 20 kW ja 30 kW mudelitel: segavõimsusega saitidel on üks konsooldisain ja üks varuosade loend.

133A väljund täispingevahemikus: voolu nimipinge püsib pigem 800 V juures, mitte ei vähene, mis on koht, kus konkurendid jäävad alla.

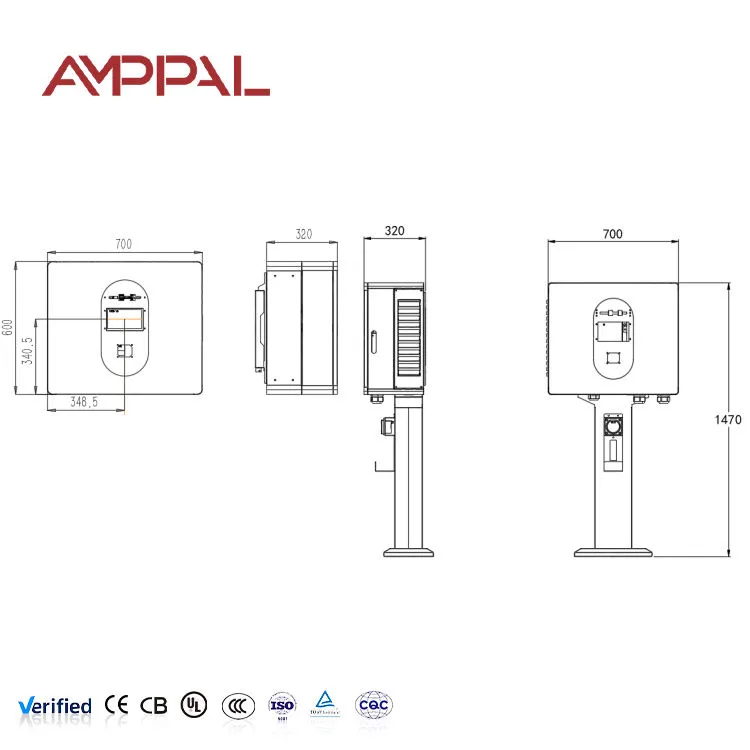

Tehnilised andmed

Saidid, kus see mudel on ainus mõistlik sobivus

Maa-alused ja mitmekorruselised parklad: lae kõrgus ja kaldtee kliirens välistavad põrandakapid; sammaskinnitus sobib sellele seadmele hästi.

Üüritud jaemüügiväljakud: üürnikud, kes ei suuda maad murda, soovivad endiselt alalisvoolu laadimist kohapeal.

Ajaloolised või planeeringupiiranguga linnakeskused: ametiasutused, kes keelduvad uuest tänavamööblist, lubavad sageli olemasolevale ehitisele seinakinnituse.

Kompaktsed linnatanklad: esiväljakuala on juba pühendunud kütusesaartele ja ringlusele; kauplusehoone seinapind on vaba.

Depoohooned olemasoleva kolmefaasilise plaadiga seinas: lühikesed kaabliteed, minimaalne paigaldustöö, kiire kasutuselevõtt.

Soojuskujundus seinale kinnitamise piiril

40 kW muundur, mis töötab 95% efektiivsusega, hajutab umbes kaks kilovatti soojust. Põrandakapis on sellel soojusel suur maht ja kõrge korsten, millega töötada. Seinal pole teil kumbagi, seega tuleb õhuvoolu teekond olla kavandatud, mitte eeldada.

Sisselaskekogus on korpuses madal, väljalaskevõime on kõrge ja sisemine tõkestus hoiab kuuma õhu eemal juhtelektroonikast ja arvestist – komponentidest, mille täpsus toidu valmistamisel triivib. Ventilaatorid on reguleeritud temperatuuriga ja töötavad ainult nii tugevalt, kui tingimused nõuavad, mis hoiab seadme ka elamuplokis vastuvõetavalt vaikselt.

Väljundi tagasipööramine on pigem progressiivne kui binaarne. Kui ümbritseva õhu temperatuur ja koormus viivad mooduli temperatuuri selle piiri poole, vähendab laadija voolu järk-järgult ja seanss võtab lihtsalt kauem aega. See ei komista ega jäta juhti maha. See käitumine on kõige olulisem piiratud õhuvahetusega suletud keldriparklates, kuhu need seadmed täpselt paigaldatakse.

Testimis- ja sertifitseerimisdokumendid

Vastavus standarditele EN IEC 61851-1:2019 ja EN IEC 61851-23:2014; CE-dokumentatsioon ja seeriaviisiline katsearuanne on iga seadmega kaasas.

Sellele mudelile omane pikendatud termiline leotus – kogu 40 kW koormust hoitakse, samal ajal kui korpuse ja mooduli temperatuure registreeritakse, sest see on meie seinale paigaldatava tootevaliku kõrgeim soojustihedus.

100% dielektrilise tugevuse ja isolatsioonitakistuse testimine.

Arvesti kontrollimine kalibreeritud etaloniga; Tase 1.0 täpsus on kinnitatud ühiku kohta ja registreeritud seerianumbri alusel.

IP54 kontroll ja 96-tunnine soolapihustus korpuse viimistlusele.

Soovi korral on saadaval kronsteini ja kinnituse tõmbekatse andmed – kasulik, kui ehitusinspektor küsib enne paigalduse heakskiitmist ehituslikku põhjendust.

Tootmise etapid

1. Komponentide kontrollimine kauba sissevõtmisel: toitemoodulid, kontaktorid, arvesti, pistikud ja ventilaatorid kontrollitud vastavalt spetsifikatsioonidele.

2. korpuse paneelide CNC-stantsimine ja press-piduri vormimine; õhuvoolu avad on osa mulgustamisprogrammist, mitte hiljem puuritud.

3. Raami ja kronsteini liidese robotkeevitus, millele järgneb õmbluse viimistlemine.

4. Pinna ettevalmistamine ja elektrostaatiline pulbervärvimine ahjus kõvenemisega.

5. Jõuallika koost – paigaldatud moodulid, siinid ja sisemine deflektor; kõik toiteklemmid on pöördemomendiga ja tunnistaja märgistusega.

6. Juhtimis- ja doseerimissõlm, rakmete marsruut hoitakse kuuma õhu teest eemal.

7. Püsivara laadimine, anduri kalibreerimine, arvesti kontrollimine võrdluse alusel.

8. Laiendatud täiskoormusega termotööstus, ohutuse testimine, IP-kontroll, seejärel ekspordipakend.

40kW seinal või 60kW põrandal?

See on otsus, mille enamik sellel võimsustasemel ostjaid tegelikult teeb, nii et siin on meie aus lugemine selle kohta.

Valige 40 kW seinaplokk, kui põrandapinda ei ole, pinnasetööd on keelatud või ebaökonoomsed, lae kõrgus on piiratud või paigaldus peab olema pööratav. See võtab faasi kohta umbes 60 A, mida paljud olemasolevad kommertsplaadid suudavad ilma uuendamiseta mahutada.

Valige 60 kW võimsusega põrandal seisev seade, kui teil on ruumi ja toitevõimsust, soovite töötada kahe püstoliga või vajate lühemaid seansse avalikul eesväljakul. Tarnitud kilovati kohta on see tavaliselt soodsam ja põrandakapi hooldamine on lihtsam – tehnik töötab pigem maapinnal kui platvormil seistes. Kui mõlemad võimalused on teile tõeliselt avatud, on põrandaüksus tavaliselt tugevam ost. See toode teenib oma koha, kui nad seda ei tee.

Kuidas me määratleme konkureerivate 40 kW seadmete suhtes

Vool kõrgepingel: hoiame 133A kogu 200-1000VDC akna ulatuses. Enne hindade võrdlemist küsige mis tahes alternatiivilt sama näitajat 800 V juures.

Soojuskäitumine alandamisel: küsige, mis toimub ümbritseva õhu temperatuuril 45 °C suletud ruumis. Progressiivne tagasipööramine hoiab seansse käimas; raske reis mitte.

Mõõtmine: standardne tase 1.0, kalibreerimine registreeritakse seerianumbri järgi.

Konstruktsioonidokumentatsioon: esitatakse kronsteini tõmbekatse andmed, mis lühendavad äripindade ehitusluba.

Kaubandustingimused: MOQ 1 ühiku standard 15-20 tööpäevase tarneajaga; 50 ühikut ja 25-30 tööpäeva kohandatud kaubamärgi jaoks. Garantii kaks aastat, pikendatav.

Pakendamine, kaalu ja veo planeerimine

Iga üksus tarnitakse viiekihilises karbis, mille suurus on umbes 540 × 750 × 330 mm, brutokaal umbes 52 kg. See on kolmest seinale kinnitatavast mudelist kõige raskem, seega planeerige paigalduskohta mehaaniline käsitsemine või kaks inimest.

Kümme ühikut ekspordialusel kuumtöödeldud fumigatsioonivabal puidul, rihmaga ja venitusmähisega. 20-jalasesse konteinerisse mahub umbes 80 kaubaalustel asetatud ühikut, 40-jalasesse kuubikut umbes 170.

Saadaolevad tingimused on EXW, FOB Ningbo või Shanghai, CIF ja DDP enamiku Euroopa ja Pärsia lahe sihtkohtade jaoks. Prooviühikud lähevad õhu- või kiirkulleriga kohale 5–7 päevaga. Saatedokumendid hõlmavad kaubaarvet, pakkimisnimekirja, CE-vastavusdeklaratsiooni, seeriaviisilist testiaruannet ja päritolusertifikaati nõudmisel.

Tugi ja hooldatavad osad

Kaheaastane garantii toitemoodulitele, juhtpaneelile, arvestile, kontaktoritele, ventilaatoritele ja ekraanile.

Ventilaatoreid käsitletakse kui hooldatavat elementi ja neid saab kohapeal välja vahetada vähem kui 30 minutiga, kui seade on isoleeritud – tehasesse tagasi ei saa.

Kaugtõrkekoodi otsimine OCPP kaudu ühendatud saitidel; enamik diagnoose tehakse ilma visiidita.

Varuosad saadetakse 48 tunni jooksul pärast rikke kinnitamist, 3-5 tööpäeva kiirkulleriga.

Kord korda korduv filtripuhastus on selle mudeli soojustihedust arvestades selle mudeli puhul kõige olulisem hooldusülesanne. Kasutusjuhend dokumenteerib protseduuri fotodega.

Paigaldusvead, mis on iseloomulikud 40 kW seinaseadmele

Vale: kinnitamine kerge ploki või naastudega vaheseina külge. Paremal: raudbetoon, massiivne müüritis või spetsiaalselt ehitatud terasraam. Enne kaabli ja püstoli kinnitamist kaalub seade üle 45 kg.

Vale: paigaldamine suletud keldrilahtrisse ilma ventilatsioonihinnanguta. Paremal: kinnitage õhuvahetus ruumis. Kaks kilovatti pidevat soojust suletud ruumis tõstab ümbritseva õhu temperatuuri ja käivitab tagasilöögi.

Vale: ruumi säästmiseks paigaldage seade pea kõrgusele. Paremal: hoidke ekraan silmade kõrgusel ja püstoliümbris mugavas käeulatuses. Ebamugav ergonoomika tekitab tugikõnesid ja kahjustatud kaableid.

Vale: toitekaabli alamõõtmine neljakümne meetri või enama pikkuse jaoks. Paremal: arvutage pingelang tegelik marsruudil 60A faasi kohta, mitte ainult voolu läbilaskevõime.

Vale: seadme tihendamine seinasüvendiga, millel pole tagumist vahet. Paremal: järgige sulgude vahekaugust. Tagumine kliirens on osa jahutuse disainist, mitte paigalduseelistus.

Aruanded installitud saitidelt

Istanbuli kaubanduskeskuse operaator paigaldas 2025. aastal keldrisammastele kuus üksust pärast seda, kui põrandal püstitatud ettepanek nurjus kaldtee kõrguse uuringus. Nende projektiinsener teatas, et otsustav tehniline punkt oli termilise tagasipööramise käitumine – kelder on augustis soe ja nad olid kogenud raskeid sõite eelmise tarnija seadmetega.

Thbilisi lennujaamas asuvas autorendi filiaalis töötab varikatuse all neli üksust. Nende sõidukipargi järelevaataja märkis, et 133A-st piisab tagastatud sõiduki ümberpööramiseks rentimise vahel ja seinakinnitus hoidis kõik neli lahtrit täielikult kasutatavana, mida kapi paigutus ei võimaldaks.

Paigaldaja Saksamaal, kes on paigaldanud üle kahekümne neist elamuplokkidesse, tõstatas ühe järjepideva tagasiside: kronsteini tõmbetesti dokumentatsioon on see, mis saab need hoonehalduse poolt heaks ja ta küsib seda iga projekti puhul.

Levinud ostueelsed küsimused

K: Kas sein suudab selle vastu võtta?

V: Seadme kaal on umbes 45 kg. Vajalik on tahke müüritis või raudbetoon; esitame nõudmisel kronsteini tõmbetesti andmed.

K: Millist toitevoolu see vajab?

V: Umbes 60A faasi kohta 380V kolmefaasilisel täiskoormusel.

K: Kas see töötab kinnises maa-aluses parklas?

V: Jah, sõltub ventilatsiooni hindamisest. See hajutab täiskoormusel pidevalt umbes 2 kW soojust.

K: Kui kiire on seanss?

V: Umbes 45–55 minutit 20–80% jaoks tavalisel 60 kWh pakendil, olenevalt sellest, mida sõiduki BMS aktsepteerib.

K: Kas 40 kW on teie suurim seinale kinnitatav seade?

V: Jah. Selle peale ehitame põrandal seisvaid üksusi, sest seinakinnitus ei ole enam õige insenertehniline lahendus.

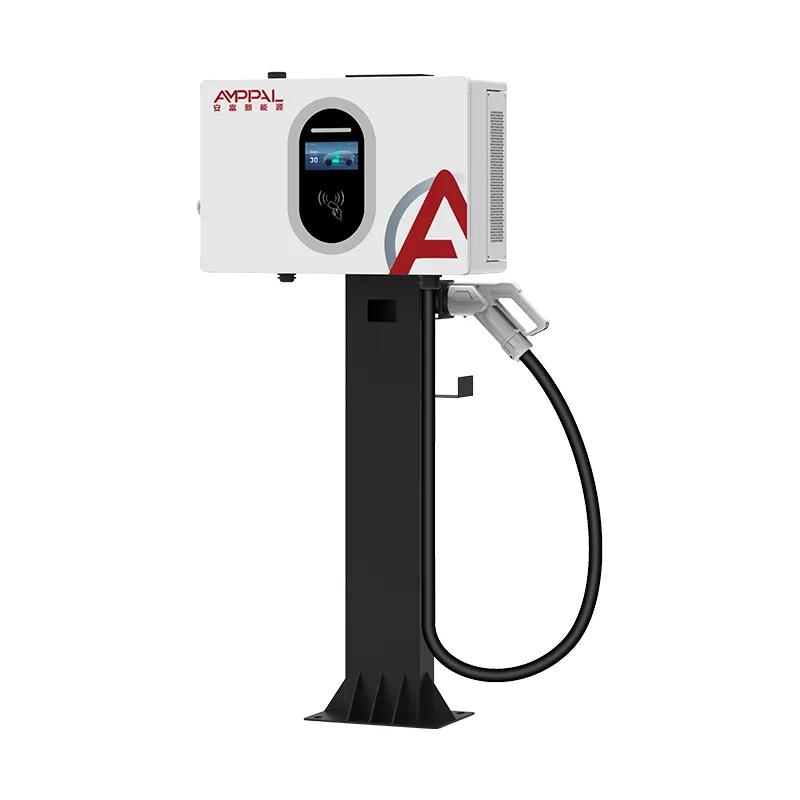

K: Kas selle saab selle asemel kinnitada vardale?

V: Jah, meie vardakinnituskomplektiga, eeldusel, et post on koormusele ette nähtud. Täpsustage tellimise ajal.

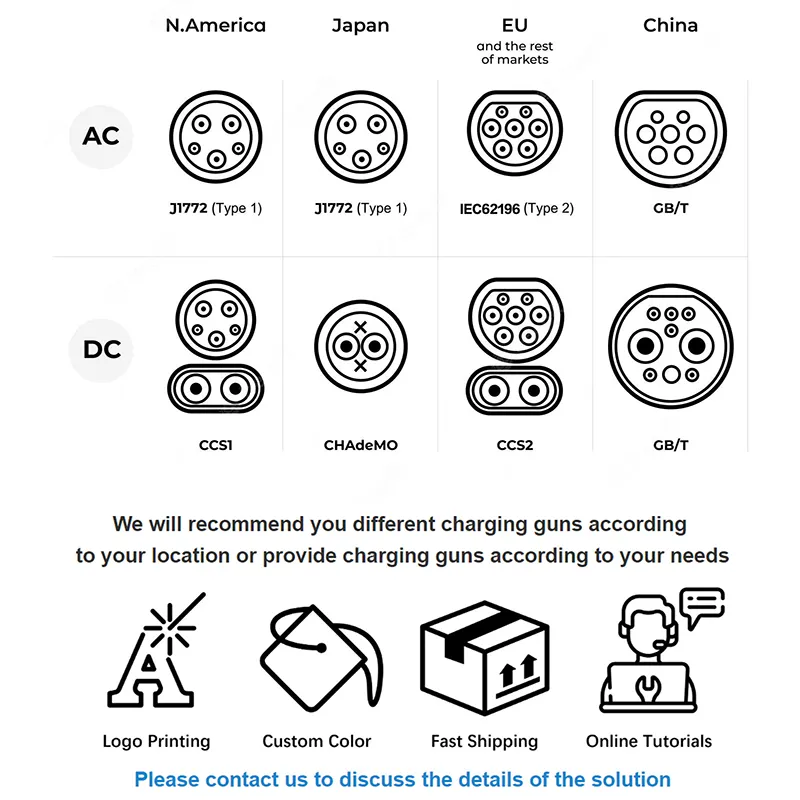

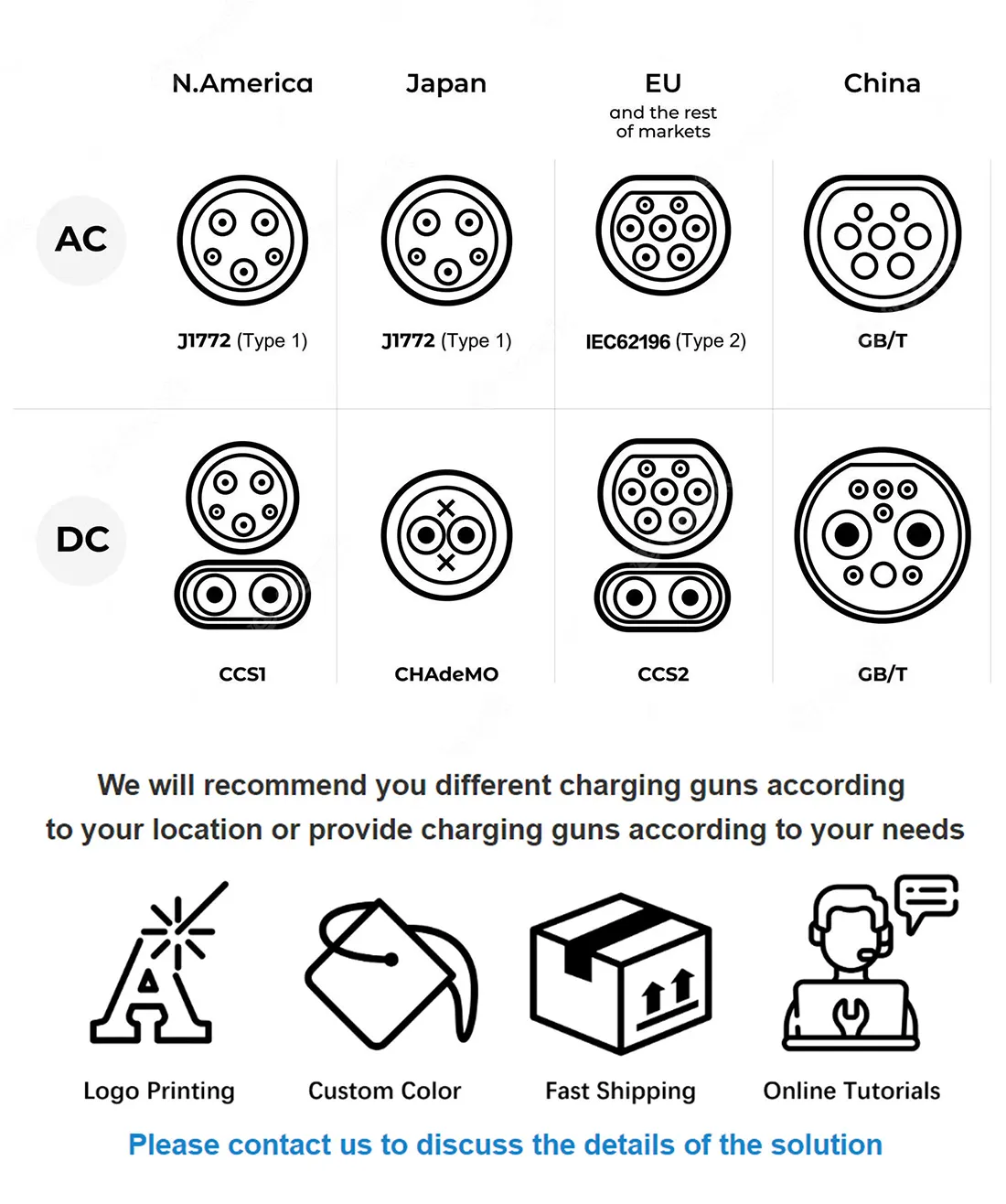

K: Kas see toetab topeltrelvi?

V: Ei. See on ühe relvaga. Mitme sõiduki samaaegseks laadimiseks vaadake meie jagatud tüüpi toitekappe.

K: Milline on müratase elamus?

V: Ventilaatorid on kiiruse reguleerimisega ja osalise koormuse korral vaiksed. Pideva täiskoormuse korral kinnises ruumis on müra võrreldav välisõhu konditsioneeri kondensaatoriga.
