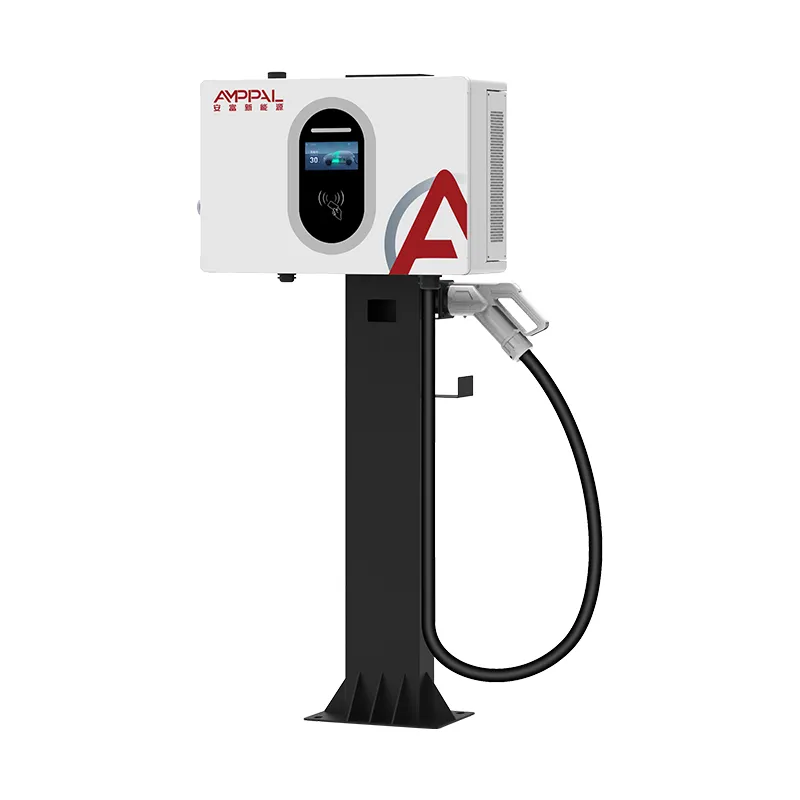

20 kW seinale paigaldatav alalisvoolu kiirlaadimisjaam kaubanduslikuks parkimiseks

Kolmefaasilise alalisvoolu laadimise alguspunkt

AF-DC-020-B-A-O-2-H on koht, kus meie kolmefaasiline alalisvoolu valik algab. See võtab vahelduvvoolu 380 V, teisendab sisemiselt ja annab 0–67 A pinget vahemikus 200 V kuni 1000 V alalisvoolu. See pingelagi on detail, mis väärib tähelepanu – 1000 V on tavaliselt reserveeritud palju suurematele kappidele ja see tähendab, et see väike seade suudab siiski rääkida 800 V sõidukiplatvormidega, millest odavam 500 V piiranguga laadija keelduks.

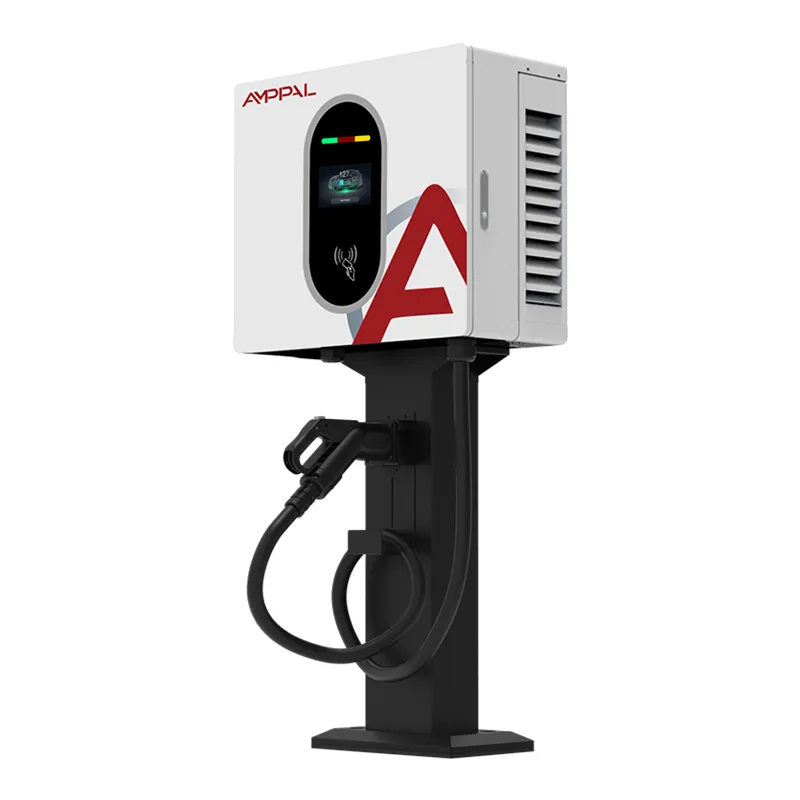

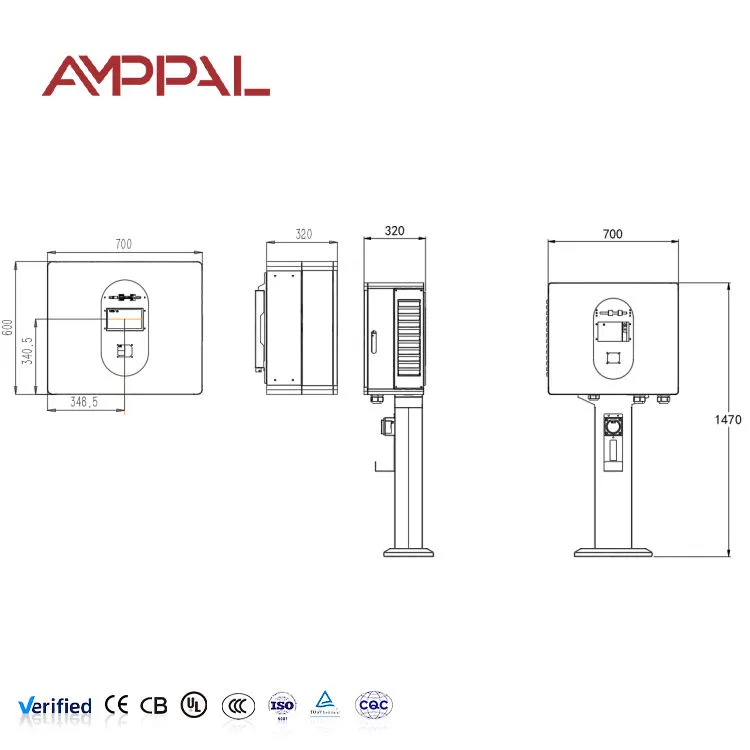

Füüsiliselt on see seinakinnitusel 450 × 660 × 240 mm kast. Pole soklit, ei vundamenti ega kaablikraavi üle parkla. Kohapeal, mille seina ääres on juba kolmefaasiline toide, on paigaldamine tavaliselt kahe elektriku poolepäevane töö.

Ehitasime selle mudeli ostjatele, kes vajavad alalisvoolu kiirust, kuid ei saa õigustada 60 kW kappi – väikesed hotellid, töökojad, edasimüüjate teeninduskeskused ja kõik, kes testivad tasulist laadimist enne suurendamist.

Disainivalikud 20 kW platvormi taga

1000 V väljundlagi 20 kW seadmel: selle võimsusklassi juures haruldane. See tagab teie turule saabuvate 800 V arhitektuuriga sõidukite ostmise tulevikukindlaks.

0–67A pidev nimiväärtus: voolu hoitakse ühtlasena kogu pingeriba ulatuses, mitte ei vähendata ülemises otsas, mis on koht, kus eelarveüksused vaikselt oma jõudlust kaotavad.

Tase 1.0 mõõtmistäpsus: arveldusastme mõõtmine, nii et tulud püsivad, kui klient tasu vaidlustab.

Jagatud 450 × 660 × 240 korpus meie 30 kW ja 40 kW mudelitega: üks varuosade laovaru, üks paigaldusmall, kolm võimsustaset. Kasulik, kui laiendate saiti hiljem.

4,3-tolline puutetundlik ekraan: väiksem kui meie põrandaseadmete 7-tolline paneel, valitud teadlikult – vähem purunevat klaasi, madalamad asenduskulud ning piisavalt ala staatuse ja tariifi jaoks.

Sisseehitatud juurdepääs kaardile, QR-koodile ja paroolile: pole eraldi juurdepääsukontrollerit, mida osta ega ühendada.

Tehnilised andmed

Saidid, mis sobivad 20 kW alalisvoolu seinaboksiga

Hotellide ja teeninduskorterite parklad: külalised pargivad tundide kaupa; 20 kW annab umbes 20 kWh tunnis, millest piisab ööseks täislaadimiseks ja õhtusöögi ajal kasulikuks lisamiseks.

Esinduse teenindussahtlid: tõstke kliendi auto hooldusaja jooksul 30% pealt 80% peale ilma suure võimsusega lahtrit kinni sidumata.

Kerged kaubanduslikud depood: kolm või neli ühikut ühel kolmefaasilisel plaadil sobivad väikesele kaubikupargile, mis naaseb ajaliselt.

Büroohooned, mis pakuvad töötajatele laadimist: prognoositav kaheksatunnine ooteaeg muudab suure võimsuse tarbetuks ja raiskavaks.

Munitsipaal- ja kommunaalhoovid: vastupidav IP54 kaitseümbris, tööpiirkond -25°C kuni +50°C, ventilaatorite kõrval ei ole vaja hooldada liikuvaid osi.

Jõuahela sees

Kolmefaasiline sisend läheb läbi EMI filtri ja liigpingepiiriku aktiivseks alaldiks, mis hoiab võimsusteguri kõrge ja harmoonilisi moonutusi madalal. Halb alaldi konstruktsioon kajastub teie elektriarvel reaktiivvõimsuse trahvidena ammu enne seda, kui see veana ilmneb.

Alalisvoolu siinist jälgib isoleeritud DC/DC muundur pinget, mida akuhaldussüsteem nõuab. Kuna väljund on reguleeritud 1.0 taseme täpsusega, ühtib ekraanil olev energianäitaja piisavalt täpselt kommertsarvete esitamiseks pakendisse sisestatud näitajaga.

Kaitse on pigem kihiline kui ainulaadne: isolatsiooni jälgimine enne kontaktori sulgemist, pidev rikkevoolu tuvastamine seansi ajal, mooduli ületemperatuuri tagasipööramine ja mehaaniline hädaseiskamine, mis lõikab kontaktori mähise otse läbi, mitte ei palu püsivara seda teha.

Mida me testime enne, kui see rivist lahkub

Dielektriline vastupidavus ja isolatsioonitakistus 100% seadmete puhul – mitte proovivõtuplaan.

Mõõtmise kontrollimine kalibreeritud etalonmõõturiga, et kinnitada 1.0 taseme täpsuse väidet.

Täiskoormusega leotus 20 kW juures koos mooduli ja siiniühenduste termopildiga; lahtine pöördemoment kuvatakse siin kuuma kohana.

Hädaseiskamisreaktsiooni ajastus, mida kontrollitakse füüsiliselt igal seadmel.

Iga partii tootmisnäidiste IP54 pihustamise ja tolmu kontrollimine ning 96-tunnine soolapihustus korpuse viimistlusele.

Vastavus standarditele EN IEC 61851-1 ja 61851-23; CE-dokumentatsioon saadetakse koos kaubaga.

Selle laadija ehitamise kaheksa etappi

1. etapp – komponentide sisselaskmine: alaldi moodulid, kontaktorid, arvestid ja pistikud on enne laoseisu sisestamist kontrollitud andmelehe alusel.

2. etapp – lehtmetall: korpuse moodustavad CNC-stants ja presspidur; ühtlane ääriku geomeetria on see, mis muudab ukse tihendi tihendi.

3. etapp – keevitamine: konstruktsiooniühenduste robotkeevitus korratavuse tagamiseks.

4. etapp – pinnaviimistlus: rasvaärastus, fosfaat, elektrostaatiline pulbervärv, ahjus kõvenemine.

5. etapp – elektrikoost: paigaldatud moodulid, siinid ja rakmed; iga toiteklemm on vastavalt spetsifikatsioonile keeratud ja märgistatud.

6. etapp – püsivara ja kalibreerimine: tarkvara laaditud, pinge- ja vooluandurid kalibreeritud, arvesti kontrollitud.

7. etapp – sisse- ja ohutuskatse: täiskoormusel töötamine koos termilise jälgimisega, seejärel turvaaku.

8. etapp – pakend ja alused: vahuga kaitstud karp, niiskustõke, ekspordialus.

20kW, 30kW või 40kW — vooluhinnangu lugemine

Need kolm mudelit jagavad ühte korpust ja erinevad peamiselt väljundvoolu poolest: vastavalt 67A, 100A ja 133A. Kuna laadimisaeg sõltub antud paketipinge voolust, on praktiline erinevus selge – 60 kWh autol kulub 20kW puhul umbes kolm tundi, 30kW puhul kaks ja 40kW puhul üheksakümmend minutit.

Valige 20 kW, kui ooteaeg on neli tundi või rohkem ja teie võrguühendus on tagasihoidlik. See võtab faasi kohta umbes 30 A, mida enamik väikeseid kaubanduslikke tarvikuid neelab ilma uuendamiseta.

Liikuge kuni 30 kW või 40 kW, kui parkimine läheb kiiremini ümber või kui laadite kaubikuid suuremate pakkidega. Pidage meeles pakkumise poolt: 40 kW tõmbab umbes kaks korda rohkem sisendvoolu kui 20 kW ja see määrab sageli vastuse, mitte laadija hinna.

Mille poolest me erineme odavamatest 20 kW seadmetest

Pingevahemik: paljud 20 kW seadmed peatuvad 500 V või 750 V juures. Meie oma ulatub 1000 V-ni, nii et see töötab endiselt, kui 800 V sõidukid saabuvad.

Mõõtmine: 1.0 taseme täpsus on standardne, mitte lisatasu.

Pistikute paindlikkus: CCS1, CCS2, CHAdeMO, GB/T ja NACS on kõik saadaval samal platvormil – te ei ole lukustatud ühele eksporditurule.

Osade ühtsus võimsusega 20/30/40 kW: vähem varuosi, kui kasutate segaobjekti.

Tarneaeg 15-20 tööpäeva standard; 25-30 kohandatud kaubamärgiga. MOQ on 1 ühiku standard, 50 ühikut kohandatud värvi või logo jaoks.

Ekspordi pakkimine ja kaubavedu

Üksused tarnitakse eraldi viiekihilistes karpides EPE vahu ja kuivatusainega suletud polüvoodriga. Karbi mõõtmed on umbes 540 × 750 × 330 mm ja brutokaal on peaaegu 42 kg, seega on üks seade kahe inimese tõstuk.

Kaksteist ühikut mahub standardsele ekspordialusele, rihmaga ja venitusmähisega kuumtöödeldud fumigatsioonivabale puidule. 20-jalasesse konteinerisse mahub kaubaalustel ligikaudu 96 ühikut.

Kaubandustingimused: EXW, FOB Ningbo või Shanghai, CIF ja DDP enamiku Euroopa ja Pärsia lahe sihtkohtade jaoks. Näidistellimused lähevad tavaliselt õhu- või kiirkulleriga 5–7 päeva jooksul; konteinersaadetised järgivad tavalisi sõidugraafikuid. Ekspordidokumendid hõlmavad arvet, pakkimisnimekirja, CE DoC ja ühikutesti aruannet.

Teenuse tingimused

Kaheaastane garantii kogu seadmele, sealhulgas toitemoodulid, arvesti, kontaktorid ja ekraan.

OCPP-põhine kaugdiagnostika, kui saidil on ühenduvus; pigem loeme vealogi, mitte ei aima kirjelduse järgi.

Varuosad tarnitakse 48 tunni jooksul pärast vea kinnitamist, kulleriga 3-5 tööpäeva jooksul.

Valikuline tarnimiseelne varuosade komplekt – varumoodul ja kontaktorikomplekt – mida kaugemaid piirkondi teenindavad turustajad tavaliselt võtavad.

Paigaldusjuhend, juhtmestiku skeem ja kasutuselevõtu kontrollnimekiri inglise keeles; mahutellimuste korral ka teised keeled.

Viis kasutuselevõtu viga, mida tasub vältida

Vale: ülesvoolu kaitselüliti suuruse määramine laadija väljundvõimsusele kW. Paremal: suurus kuni sisendvooluni – ligikaudu 30A faasi kohta täiskoormusel, pluss varu.

Vale: seadme paigaldamine õõnsale vaheseinale. Paremal: kinnitage müüritise või terasraami külge. Enne kaablit kaalub see umbes 38 kg.

Vale: jättes faasipöörde märkimata. Paremal: kontrollige järjestust kasutuselevõtul; aktiivne alaldi teatab tõrkest, mitte ei tööta, ja seda väljakutsumist on võimalik vältida.

Vale: õhutusava blokeerimine otse ülal oleva kaablirenniga. Paremal: hoidke õhuvoolu jaoks ülevalt ja alt 300 mm vaba.

Vale: määrake tariif enne arvesti näidu kontrollimist teadaoleva koormuse suhtes. Paremal: kontrollige üks kord kasutuselevõtul — 1.0 taseme täpsus aitab ainult siis, kui tariif on õigesti konfigureeritud.

Märkused saidi installatsioonidest

Krakówist väljas asuv 32-toaline hotell paigaldas 2025. aastal tagumisse parklasse neli seadet. Nende hooldusjuhi sõnul ei olnud otsustavaks teguriks hind, vaid seinakinnitus – parkla pind on renditud ja neil ei olnud lubatud põrandakappidele vundamenti valada.

Malaisias asuv kaubiku rentija haldab kuut üksust kahes filiaalis. Nad teatasid esimesel aastal ühest tõelisest probleemist: mussoonhommikute ajal ekraanil kondenseerumine, mis lahendati kahe seadme ümberpaigutamisel olemasoleva varikatuse alla, mitte riistvara muutmisega.

Araabia Ühendemiraatide elektritöövõtja, kes on paigaldanud rohkem kui kolmkümmend neist, kommenteeris, et 20/30/40 kW jagatud korpus lihtsustab tema tööd – sama klamber, sama kaabli sisestus, samad kasutuselevõtuetapid, olenemata sellest, millise võimsustaseme klient tellis.

Küsimused, mida ostjad küsivad enne tellimist

K: Millist tarnevõimsust ma vajan?

V: Umbes 30 A faasi kohta 380 V kolmefaasilisel toiteallikal täisvõimsusel. Enne tellimist veenduge, et teie pardal oleks ruumi.

K: Kas 1000 V vahemik tähendab, et see laadib 800 V autosid kiiresti?

V: See tähendab, et see laeb neid üldse 20 kW juures. Kõrgepingeplatvormid vajavad tõeliselt kiirete seansside jaoks meie 120 kW+ vahemikku.

K: Kas arvesti on klientidele arveldamiseks piisavalt täpne?

V: Jah, tase 1.0. Kontrollige kasutuselevõtu ajal võrdluskoormust ja seadistage oma tariif vastavalt.

K: Kas ma saan seda paigaldada õues ilma varikatuseta?

V: IP54 lubab seda. Varikatus pikendab endiselt ekraani ja tihendi kasutusiga, eriti kõrge UV-kiirguse või mussoonkliima korral.

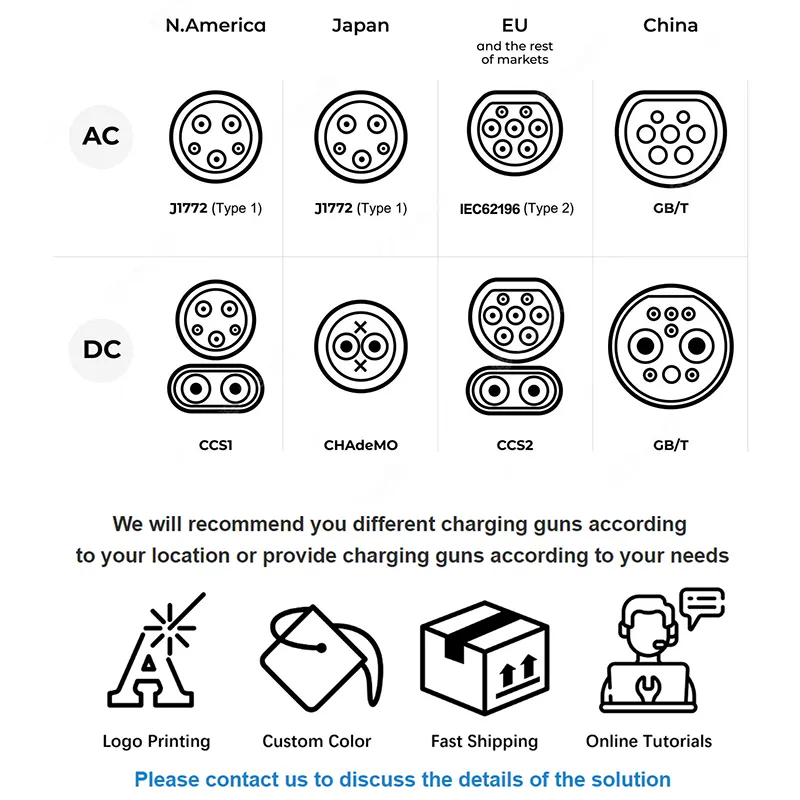

K: Millist konnektorit peaksin täpsustama?

V: CCS2 Euroopa ja enamiku Lähis-Ida jaoks, CCS1 või NACS Põhja-Ameerika jaoks, GB/T Hiina jaoks, CHAdeMO, kus vanemad Jaapani mudelid on levinud.

K: Kas ma saan 20 kW võimsusega seadme hiljem 30 kW peale uuendada?

V: Ei – toitemoodulid erinevad. Tellige vajalik hinnang; identne korpus ei muuda elektroonikat vahetatavaks.

K: Kui mürarikas see elamus on?

V: ventilaatorjahutusega ja reguleeritava kiirusega. Osalise koormuse korral on see vaikne; pideva täiskoormuse korral on oodata kuuldavat ventilaatori müra, mis sarnaneb väliskliimaseadmega.

K: Mis on karbis kaasas?

V: Laadija, seinakonsool, laadimiskaabel ja relv, paigaldusjuhend ja testisertifikaat. Kaabli pikkus on standardina 5 meetrit.
