3,5 kW kaasaskantav vahelduvvoolu EV laadija koduseks kasutamiseks

Ilmastikukindlus, mis peab vooliku vastu

Kiireim viis laadija välistingimustes aususe kontrollimiseks on lugeda selle teist numbrit. IP54 tähendab pritsmeid; IP65 tähendab voolikut. See seinale kinnitatav seade on teist tüüpi.

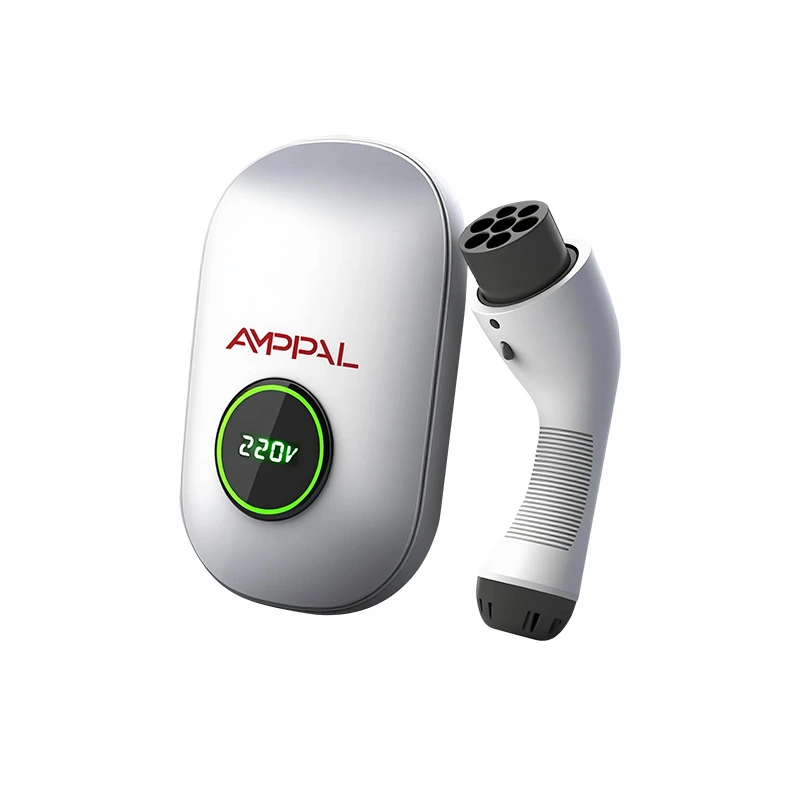

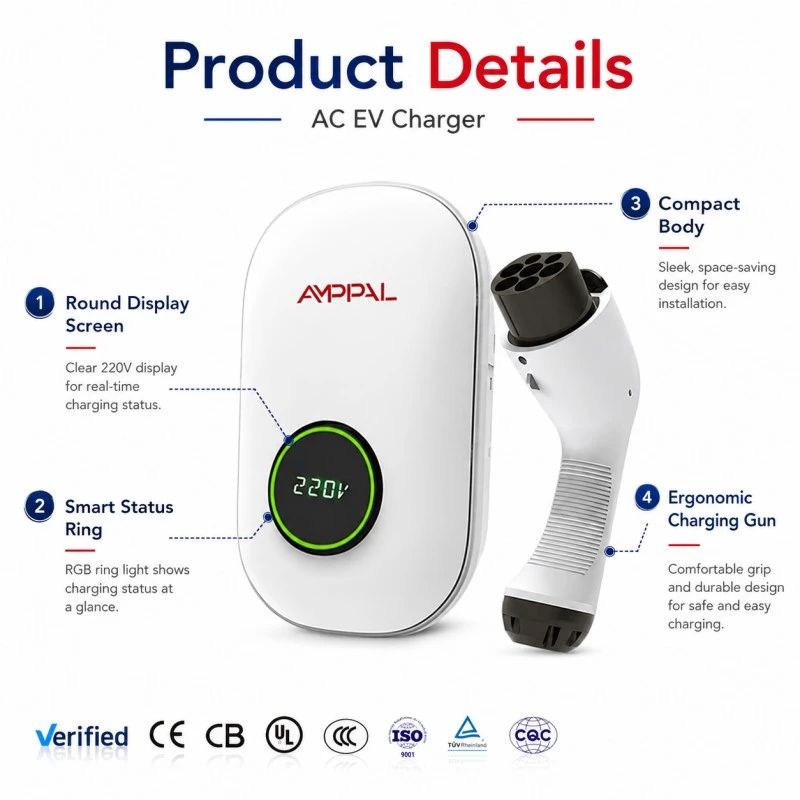

AMPPAL 3,5 kW kaasaskantav vahelduvvoolu elektrienergia laadija koduseks kasutamiseks (AF-AC-3,5-B-A-O-1/2-SF) on 304 x 191 x 95 mm plastikust korpusega seinakarp, millel on üks tüüp 2 pistikupesa, mille nimivõimsus on 16 A 220 VAC ühefaasilisel pingel. See ühendab Bluetoothi, WiFi ja AMPPAL rakendusega ning sellel on IP65 reiting ja töövahemik -30 °C kuni +50 °C.

Ehitasime selle kohtadesse, kus tavaline laadija vastu ei pea: soolane õhk, tolmutormid, mussoonvihm ja koristusmeeskonna survepesur. Soolapihustus, ränidioksiidi tolm ja survepesurid on kolm tapjat; see korpus on ehitatud kõigi kolme ümber.

Puudub puutetundlik ekraan, mida maha pühkida, ega klaviatuur korrodeeruda; liides on teie telefon. Nende osade eemaldamine on tahtlik: korpuses on vähem avasid, vähem asju, mida soolaõhk saaks rünnata.

Viis võimalust IP65 muudab välislaadimist

Tolmukindel erineb tolmukindlast: 6 tähendab, et osakesed ei satu sisse isegi karjääris või kõrbes ehitusplatsil.

Veejoad on lubatud: saate puhastamise ajal seadme voolikuga alla lasta, täpselt nii sureb enamik välilaadijaid.

Suletud korpus kehitab õlgu kondensatsiooniohtliku kliimaga; tihend surutakse esikaane kruvimustriga ühtlaselt kokku.

Vahemik -30°C kuni +50°C katab põhjamaised talved ja lahesuved ilma küttekeha või ventilaatorita.

Plastikust korpus tähendab, et puuduvad roosteteed: paljad metallist servad, roostetavad hingetihvtid ja korpus on piisavalt kerge ühele inimesele paigaldamiseks.

Üks asi, mis ebaõnnestub vähem: kaardilugeja ja klahvistiku puudumine tähendab vähem avasid korpuses ja vähem osi soolaõhu ründamiseks.

Tehnilised andmed

Keskkonnad, mille jaoks see seade on loodud

Rannaäärsed kodud ja suvilad, kus soolaprits satub kõigele, mis jääb 500 meetri kaugusele veest.

Ehitusplatside kajutid ja tööriistakuurid tolmustes piirkondades, kus peen tolm jahvatuks väiksemateks pistikuteks.

Mussoonkliima: seinakinnitus ja allapoole suunatud pistikupesa valavad vett enne, kui see koguneb.

Kõrge õhuniiskuse ja regulaarsete pesemisprotseduuridega talu kõrvalhooned ja tallid.

Külmad piirkonnad, kus -30°C talved tapavad odavama elektroonika; seade on hinnatud kogu vahemiku jaoks.

Ajutised ja renditavad seadistused: kerged, seinale kinnitatavad ja hõlpsasti teisaldatavad saidi vahel.

Garaaži- ja autovarjualused, kuhu tilgub öö läbi kondensvee; suletud plaat kehitab niiskuse eest õlgu.

Rentida puhkeobjekte, kus külalistel on raske varustus; üksus, mis elab üle vooliku allalaskmise, elab üle enamiku külalistest.

Mis juhtub sees, kui sajab

Vesi kohtub esikaanega esimesena. IP65 tihend asub kaane taga ja kaablitihend tihendab sisendpunkti; vihma kasutamiseks puudub ventilatsioonipilu, kuna seade on konvektsioonjahutusega läbi korpuse pinna.

Type 2 pistikupesal on oma kaas. Kui auto on vooluvõrku ühendatud, kannab pistik ise ilmastikukindlust; tühikäigul hoiab kaas vihma ja tolmu kontaktidelt eemal.

Mida IP65 ei tähenda: sukeldumist. Hinnang hõlmab jugasid ja vihma, mitte lompe, seega paigaldage seade nii, et pistikupesa on nurga all ja hoidke alus üleujutuse tasemest kõrgemal. Külgvihmaga kohtades annavad süvistatud pistikupesa ja madala profiiliga kaas veele pikema tee, enne kui see jõuab kontaktideni.

Külma käitumine väärib samuti joont: suletud maht hingab vähe, nii et niiskus blokeeritakse liigendites, mitte ei juhita õhutusavad. Äärmuslike külmumis-sulamistsüklite korral soovitame siiski paigaldada räästa alla, mis ei maksa midagi ja eemaldab viimase kahtluse.

Testimine IP65 reitingu taga

Partiiproovid läbivad IPX5 veejoa testimise vastavalt standardile IEC 60529: 6,3 mm otsik kiirusega 12,5 liitrit minutis, pihustatakse iga nurga alt kolm minutit.

Tolmukambri käitamine kontrollib IP6X-protseduuri järgi, et pärast kaheksa tundi ei ole tolmukambrisse sattunud.

100% seadmetest läbivad hi-poti dielektrilisuse ja maanduse järjepidevuse kontrolli.

Termiline tsükkel vahemikus -30 °C kuni +70 °C vastavalt standardile IEC 60068, pluss 96-tunnine soolapihustus prooviühikutele.

48-tunnine täiskoormusega sissepõlemine suletud korpusega, samal ajal kui sisetemperatuur registreeritakse.

RoHS/REACH-ühilduvad komponendid ISO 9001:2015 alusel; CE vastavalt madalpinge ja EMC direktiividele.

Iga üksuse seerianumber on seotud selle katseandmetega, nii et partii sertifikaati saab jälgida konkreetse tootmispäevani.

Kuidas korpust tehakse: kaheksa sammu

Valamine: korpus on survevaluvormitud koos tööriista sisse kavandatud tihendi soonte ja kinnituspunktidega.

Tihendipesa: IP65 tihend on paigaldatud ja taustvalgustuse all kontrollitakse pideva randi olemasolu.

PCBA: toiteplaat, Bluetooth/WiFi moodul ja mõõtmine on asutatud SMT liinil.

Kaitsev kate: emaplaat saab enne lõplikku kokkupanekut õhukese ühtlase kattekihi.

Pistikupesa ja kaablitihendi koost, pöördemoment vastavalt spetsifikatsioonile, mis paneb tihendi tööle.

Püsivara laadimise ja rakenduste sidumise kontroll.

IP-proovide võtmine: iga partii ühikud lähevad veejoaga seadmesse.

Hi-pot, visuaalne QC ja pakkimine; tavatellimused tarnitakse 15-20 tööpäeva jooksul.

Õige tööriist, õige koht: 3,5 kW valimine

3,5 kW on aeglane ja püsiv laadimine: umbes 15–17 km sõiduulatus tunnis tavalise elektrisõiduki jaoks ja täielik üleöö laadimine enamiku pendelrändajate jaoks. Valige see siis, kui parkla seisab tundide kaupa ja vooluring on tavaline 16A pistikupesa.

Ärge valige seda, kui vajate pöördumist. Taksopark, mis sõidab iga kahe tunni järel, vajab 7 kW või 11 kW võimsust ning kolmefaasilise teenindusega depoos ei tohiks töötada 3,5 kW bokse. See on kodune ja kerge kaubanduslik tööriist, mitte läbilaskevõimega masin.

Kus see tõeliselt võidab: otsustab väljas kokkupuude, mitte jõud. Kui asukoht on rannikul, tolmune või pakaseline, õigustab IP65 kest end isegi tagasihoidliku võimsuse korral.

Võrreldes 7 kW ühefaasilise seadmega? 3,5kW tarbib 16A ja 7kW 32A; paljudes vanemates kodudes ja suvilates on 16A ahel, aga mitte 32A. Kui juhtmestik määrab valiku, väldib 3,5 kW juhtmestikku täielikult.

Miks ostjad eelistavad AMPPAL-i välisseadmeid?

IP65 on testitud, mitte eeldatud: veejoa ja tolmukambri tulemused on saadaval partii kohta.

Kohalik juhtimine Bluetoothi ​​ja WiFi kaudu AMPPAL rakendusega; seansi alustamiseks pole pilvekontot vaja.

Kompaktne 304 x 191 x 95 mm korpus ja ühele inimesele paigaldatav seinakinnitus.

CE-sertifikaat, 2-aastane standardgarantii, 15-20 tööpäeva tarneaeg, MOQ 1 ühik.

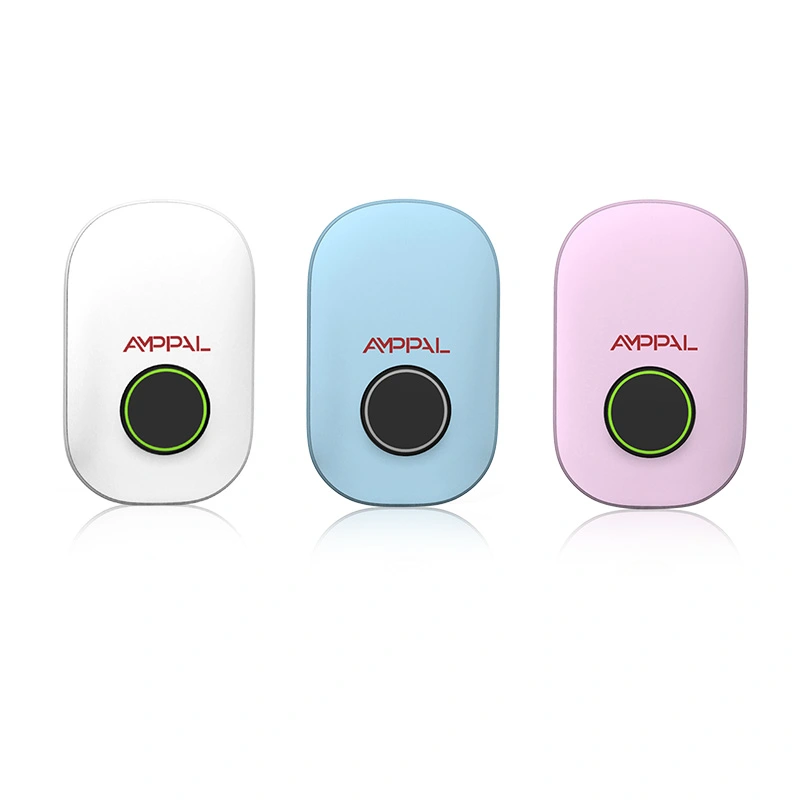

OEM/ODM: kohandatud logo, korpuse värv ja rakenduse kaubamärk; ekspordib alates 2014. aastast enam kui 40 riiki.

Laosõbralikud varuosad: tihend, pistikupesa kaas ja kaablikomplektid on ainsad kulumaterjalid, nii et turustaja mahutab ühe väikese komplekti ja katab kogu paigaldatud aluse.

Pakkimise ja kohaletoimetamise üksikasjad

Iga seade tarnitakse jaemüügiks valmis karbis, mille suurus on ligikaudu 380 x 280 x 170 mm, vahuga kaitstud, koos seinakinnitusega, kruvide ja juhendiga; brutokaal on umbes 3 kg.

Nelikümmend ühikut kaubaaluse kohta kahes kihis; 20-jalane konteiner mahutab umbes 1500 ühikut ja 40 peakorter umbes 3300, nii et nii väikesed kui ka suured tellimused tarnitakse ökonoomselt. Turustajad ühendavad selle mudeli sageli 7kW ja 11kW versiooniga ühes konteineris.

Hinnapakkumised on FOB Ningbo või Shanghai, EXW saadaval; kaubaarve, pakkenimekiri, konossement, päritolusertifikaat ja CE-deklaratsioon on iga saadetisega kaasas.

Tugi- ja remondipoliitika

2-aastane standardgarantii alates saatmisest, mis hõlmab tootmisdefekte, sealhulgas suletud elektroonikat.

24-tunnine tehniline reaktsioon koos videodiagnostikaga.

Varuosad: tihendikomplektid, pistikupesade kaaned ja kaablikomplektid DHLi/FedExi kaudu 2 tööpäeva jooksul.

RMA fotode ja seerianumbri järgi: asendamine või parandamine kinnitatakse enne millegi tagastamist.

Tihend on kuluv ese: vahetage tihend välja, kui seadet kunagi lahti võetakse, ja lisame iga remonditellimuse juurde värske tihendi.

Väliremont on enamikul juhtudel võimalik: esikate ja tihend tulevad maha tavaliste tööriistadega, seega ei tähenda kahjustatud kaas täiesti uut seadet.

Märkused käsitsemise ja puhastamise kohta

Vale: avatud kaanega pistikupesa survepesu. Paremal: sulgege pistikupesa kaas ja katke ühendatud pistik enne voolimist.

Vale: paigaldage seade tasaseks, nii et vesi koguneb ülemisse serva. Paremal: kasutage kronsteini kallet, et nägu valaks vett.

Vale: välikaabli sisendi puurimine läbi korpuse. Paremal: kasutage tehase tihendit; põllul puuritud auk on koht, kus vesi siseneb.

Vale: seadme jätmine põranda tasemele üleujutusohtlikku kohta. Paremal: paigaldage teadaoleva üleujutuspiiri kohale; IP65 on joakindel, mitte sukeldumiskindel.

Vale: tihendi ignoreerimine pärast aastatepikkust UV-kiirgust. Paremal: kontrollige tihendit igal aastal ja vahetage see välja, kui see on mõranenud; komplekt maksab vähem kui diagnoos.

Ostjate lood karmistest kliimatest

Üks suvilaomanik Norra rannikul paigaldas ühe paadikuuri kõrvale 200 meetri kaugusel merest. Pärast kahte talve soolapihustamist oli ainsaks probleemiks jäik pistikupesa kaas, mille ta silikoonpritsiga lahti tegi; elektroonikas pole kordagi viga olnud.

Keenia ehitustöövõtja hoiab tolmuses mägismaa piirkonnas nelja üksust kohapeal asuvates kajutites. Objektijuhi kaebus on vastupidine enamikule: seadmed on nii suletud, et tolm ei pääse ka välja ning päikesepaistelistel päevadel koguneb ekraani raami taha õhuke kile.

Tšiili kaevanduslaager tellis partii töötajate elamiseks kõrgusel. Nende elektrimeister hindas pärast ööd -18 °C juures -30 °C; ta oli varem vaadanud, kuidas odavamad laadijad alla -10°C üles ütlevad.

Nende aruannete ühine joon: keegi ei helista veekahjustuste pärast. Kaebused on kosmeetilised, jäik kaas või pleekinud raam, täpselt nii palju peakski ilmastikukindel disain omanikule maksma.

Küsimused ilmastikukindla laadimise kohta

K: Kas ma saan tõesti vett pihustada otse seadmesse?

V: Jah, IP65 kaitseb mis tahes suunast tuleva madalrõhujuga eest; voolimise ajal hoidke pistikupesa kaant suletuna.

K: Mis vahe on IP54 ja IP65 vahel?

V: Teine number: 4 vastutab pritsmete eest, 5 on vastupidav joale; esimene number 6 lisab tolmukindlust.

K: Kas seade laeb alla külmumistemperatuuri?

V: See on hinnatud temperatuurile -30 °C; auto akuhaldus otsustab, kui palju energiat see külmana vastu võtab.

K: Kas plastkorpus muutub päikese käes kollaseks?

V: Korpus on UV-stabiliseeritud, kuid pärast mitut aastat õues olemist on oodata pinna kerget pleekimist.

K: Mida teeb rakendus ilma pilvekontota?

V: Bluetoothi ​​sidumine, käivitamine/seiskamine ja reaalajas võimsuse kuvamine töötavad kohapeal; WiFi lisab kaugjuurdepääsu pärast seadistamist.

K: Milline pistikupesa ja kaabel on komplektis?

V: Üks tüüp 2 pistikupesa fikseeritud kaabliga; CCS ja CHAdeMO ei pakuta vahelduvvoolu mudelitel.

K: Kas seda saab paigaldada ka siseruumidesse?

V: Jah, IP65 kest töötab kõikjal; sisekasutus jätab lihtsalt pearuumi kasutamata.

K: Mis on tarneaeg?

V: 15-20 tööpäeva standardmudelite puhul, MOQ 1 ühik.
